Октябрь 2010 - оснащение системой наведения антенн 12 м, входящих в состав ЗС «Орбита»

В период сентябрь-октябрь 2010 года ООО «Технологии Радиосвязи» выполнило разработку и изготовление трех систем наведения для оснащения антенных систем диаметром 12 м, входящих в состав ЗС «Орбита»

Актуальность задачи возникла в результате неисправности на КА «Экспресс-АМ1», приведшей к невозможности коррекции наклонения орбиты данного космического аппарата в позиции 40° в.д. на ГСО (информация ФГУП «Космическая связь» с 24 апреля 2010 года)

В процессе выполнения проекта были выполнены следующие работы

• обследование конструкции антенной системы 12 м и выявление возможностей подключения новой системы наведения без нарушения работы земной станции
• разработка конструкции для установки новых приводов по азимуту и углу места
• изготовление блока управления антенной (БУА) модель 3700
• изготовление конструктивных элементов сопряжения
• выпуск РКД и РЭ на систему
• предварительные испытания на стенде ООО "Технологии Радиосвязи"
• предварительные натурные испытания системы наведения на антенне 12 м ЗС "Орбита" в ЦКС "Медвежьи Озера"
• оснащение ЗС "Орбита" в г.Архангельск системой наведения и проведение приемо-сдаточных испытаний

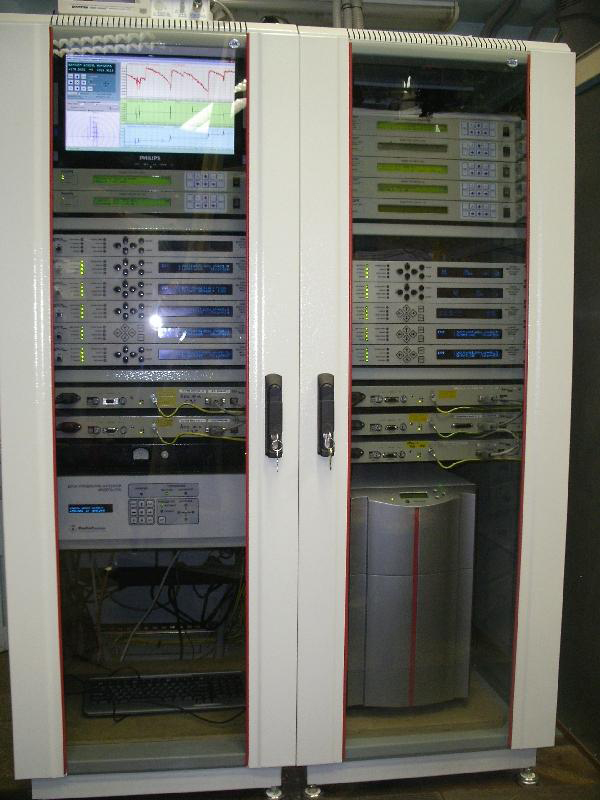

Центральным элементом системы наведения является блок БУА модель 3700, производство которого ООО «Технологии Радиосвязи» успешно освоило с весны 2010 года

Характеристики БУА 3700 приведены здесь

Особенностью реализации проекта являлись жесткие ограничения на потери наведения, т.к. в радиолиниях используется модуляция 16QAM и технология "carrier-in-carrier" и энергетический запас в линиях небольшой.

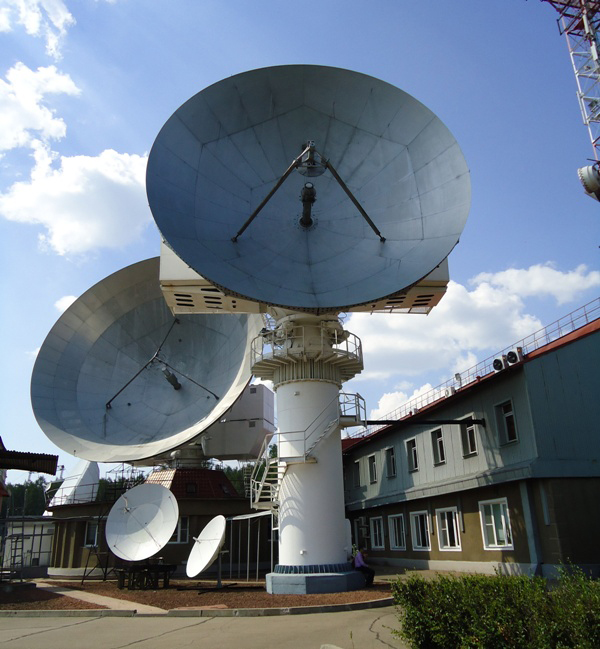

Предварительные натурные испытания были проведены в августе 2010 года на антенне 12 м ЗС «Орбита» на полигоне в ЦКС "Медвежьи озера"

Установка новых приводов на антенне 12 м на полигоне в ЦКС "Медвежьи озера"

После соответствующих доработок программного обеспечения и настроек системы в период с 14 по 17 сентября была проведена доработка антенны на станции в г.Архангельск и проведены приемо-сдаточные испытания

Система показала устойчивую работу с обеспечением потерь на наведение не более 0.5 дБ.

Оснащение станции системой наведения позволило обеспечить работу в автоматическом режиме, устранить человеческий фактор и сбои в работе линий связи.
