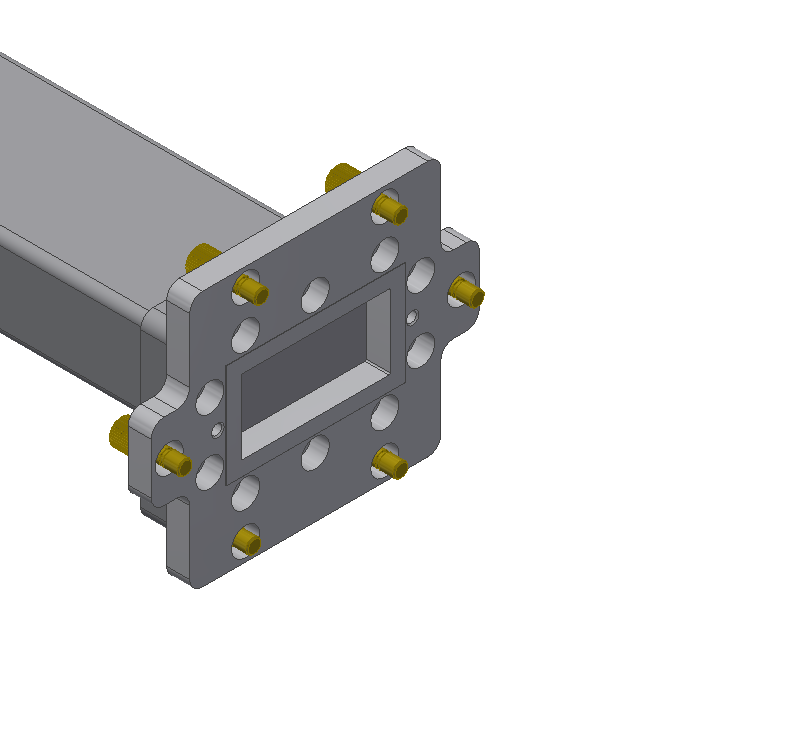

Волноводный быстросъемный соединитель WR229 ТИШЖ.468551.007
- Диапазон частот:
- C
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- диапазон частот 3.3-4.9 ГГц
- стандартный фланец WR229
- минимальные вносимые потери
- невыпадающие элементы крепления
- крышки-заглушки в комплекте для предотвращения попадания попадания внутрь волновода посторонних предметов и грязи
Волноводный быстросъемный соединитель WR229 ТИШЖ.468551.007 предназначен для быстрого монтажа и демонтажа волноводных соединений типа "облучатель-LNB", "облучатель-МШУ" как напрямую, так и через волноводные вставки. Стандарт волновода WR229.
Cостав комплекта:
ТИШЖ.468554.025 Фланец волноводный
ТИШЖ.468554.026 Фланец волноводный
ТИШЖ.468554.027 Заглушка волноводная
ТИШЖ.468554.028 Заглушка волноводная
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:
|
Параметр |
Значение |
|---|---|
|
Диапазон рабочих частот, ГГц |
3.3-4.9 |
|
КСВН |
1.02 (макс.) / 1.01 (тип.) |
|
Вносимые потери, дБ |
0.1 (макс.) / 0.05 (тип.) |
|
Тип фланца |
WR229 |
|
Рабочая температура, °С |
-40 .. +50 |
|
Температура хранения, °С |
-50 .. +85 |
|
Масса, кг |
0,15 |
