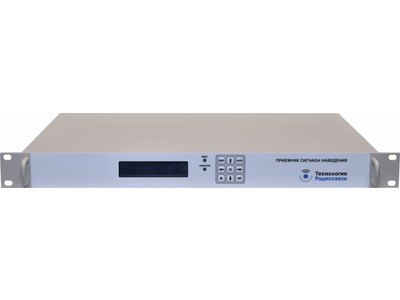

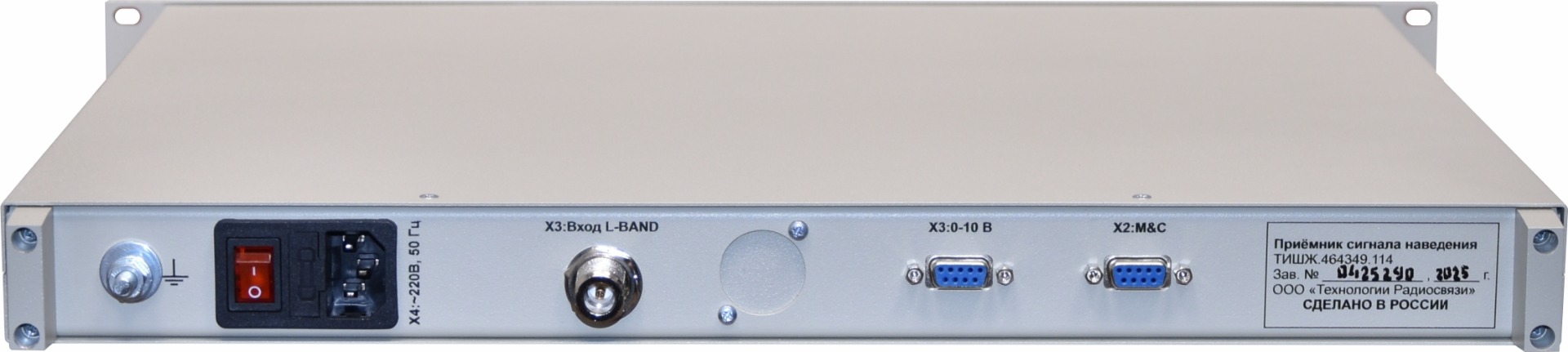

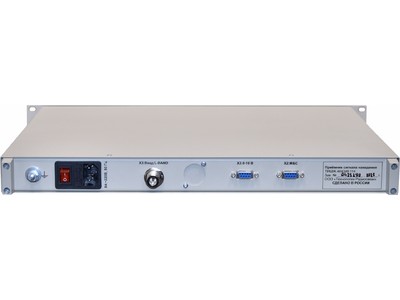

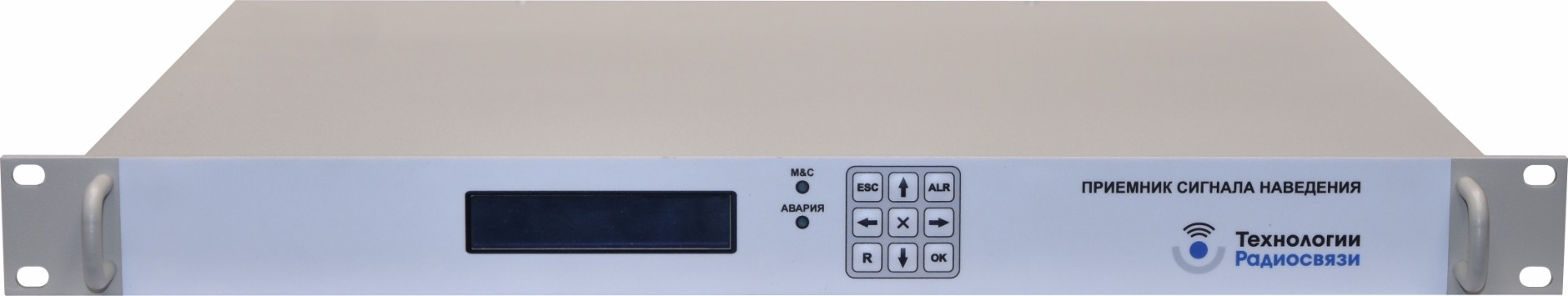

Цифровой приемник сигнала наведения/маяка L-диапазона ЦПСН ТИШЖ.464349.114
- Исполнение:
- внутреннее
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- расширенный L-диапазон (950-2175 МГц)
- работа по сигналу «маяка»
- работа по сигналу ствола ретранслятора или его части
- наличие ФАПЧ и поиска по частоте
Назначение
Цифровой приемник сигнала наведения ЦПСН ТИШЖ.464349.114 предназначен для формирования сигнала наведения, пропорционального уровню принимаемого станцией радиочастотного сигнала, для систем автоматического сопровождения антенн спутниковой связи и телевидения L, S, С, Х и Ku-диапазонов с диаметрами рефлекторов до 12 м.
Обеспечивается работа как по сигналу "маяка" с КА, так и по сигналу ствола ретранслятора или его части .
Обеспечивается работа в расширенном L-диапазоне 950-2175 МГц.
На выходе формируется сигнал наведения как в аналоговом, так и цифровом виде (опция).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
|
Диапазон рабочих частот, МГц |
950-2175 |
| Шаг перестройки частоты, кГц | 1 |
| Стабильность частоты | +/-1*10Е-5 |
| Рабочий диапазон мощности принимаемого сигнала, дБм | -120...-20 |
| Полоса обзора, кГц | 1000 |
| Полоса пропускания, программируемая, кГц | от 0.5 до 500 |
| Разрядность АЦП | 12 |
| Размерность FFT | 4096 |
| Полоса оцифровки, МГц | 2 |
| Уровень входного сигнала, дБм | -120...-20 |
| Встроенный аттенюатор (отключаемый), дБ, не менее | 20 |
| Коэффициент шума при максимальном усилении, дБ, не более | 8 |
| Диапазоны аналогового сигнала наведения, В, (диапазон программируется) | 0...2.5, 0...5, 0...10 |
| Крутизна выходного напряжения (программируется), В/дБ | 0.1, 0.5, 1.0, 2.0 |
| Режим контроля и управления | местный и дистанционный |
| Интерфейс дистанционного контроля и управления | RS-485 2-проводный |
| Тип входного РЧ соединителя | N(f) |
| Входное сопротивление, Ом | 50 |
| КСВН, не более | 1.6 |
|
Сеть переменного тока 50 Гц, В |
100...240 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Рабочая температура, °С |
+5...+50 |
|
Температура хранения, °С |
-5...+60 |
|
Относительная влажность при температуре +25°С, %, не более |
80 |
|
Габаритные размеры (без соединителей) ДxШxВ, мм |
(482x423x44)+/-1% (19" 1U) |
|
Масса, кг |
3,7+/-10% |
