Приемник моноимпульсной системы наведения ПМСН ТИШЖ.548157.013
- Исполнение:
- внутреннее, внутреннее
- Тип маяка:
- Моноимпульс, Моноимпульс
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- входная частота 70±0.5 МГц
- формирование величины и направления отклонения оси антенны от оси направления на КА
- прием и обработка суммарного сигнала, разностного сигнала по углу места и разностного сигнала по азимуту
Назначение
Приемник моноимпульсной системы наведения ТИШЖ.548157.013 предназначен для формирования величины и направления отклонения оси антенны от оси направления на космический аппарат (КА).
Обеспечивает прием и обработку суммарного сигнала, разностного сигнала по углу места и разностного сигнала по азимуту от облучающего устройства моноимпульсной системы.
Реализует амплитудно-фазовый метод моноимпульсной системы наведения.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
|
Диапазон рабочих частот, МГц |
70+/-0.5 |
| Входы | суммарный, разностный азимут, разностный угол места |
| Тип соединителей | BNC(f) |
| Входное сопротивление, Ом | 50 |
| Уровень входных сигналов, дБм | -60...-10 |
|
Режимы управления |
местный и дистанционный |
|
Интерфейс дистанционного контроля и управления |
RS-485 |
|
Сеть переменного тока 50 Гц, В |
88...264 |
|
Потребляемая мощность, Вт, не более |
50 |
|
Рабочая температура, °С |
+5...+40 |
|
Температура хранения, °С |
-40...+80 |
|
Относительная влажность при температуре +25°С, %, не более |
80 |
|
Габаритные размеры |
19" 1U |
|
Масса, кг, не более |
4.0 |
Приемник моноимпульсной системы наведения ТИШЖ.468157.013 Паспорт (467.13 кб)
Приемник моноимпульсной системы наведения ТИШЖ.468157.013 Руководство по эксплуатации (1935.47 кб)

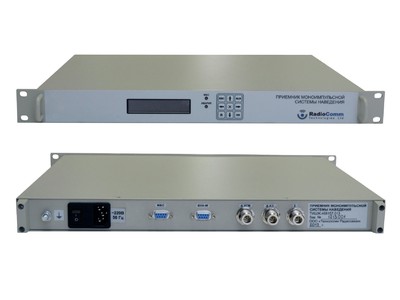

Внешний вид приемника моноимпульсной системы наведения ТИШЖ.548157.013
 |
