Система ретрансляции ГЛОНАСС/GPS сигналов

Назначение

Блок ретрансляции предназначен для работы в составе систем ретрансляции навигационных сигналов ГЛОНАСС/GPS с целью обеспечения усиления поступающих на его вход сигналов L-диапазона частот (от 1,575 до 1,61 ГГц) и подачи усиленных сигналов на внешний выход для их последующей ретрансляции, а также на контрольный выход.

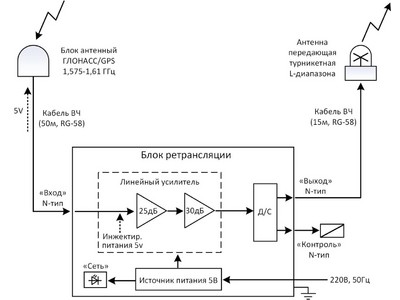

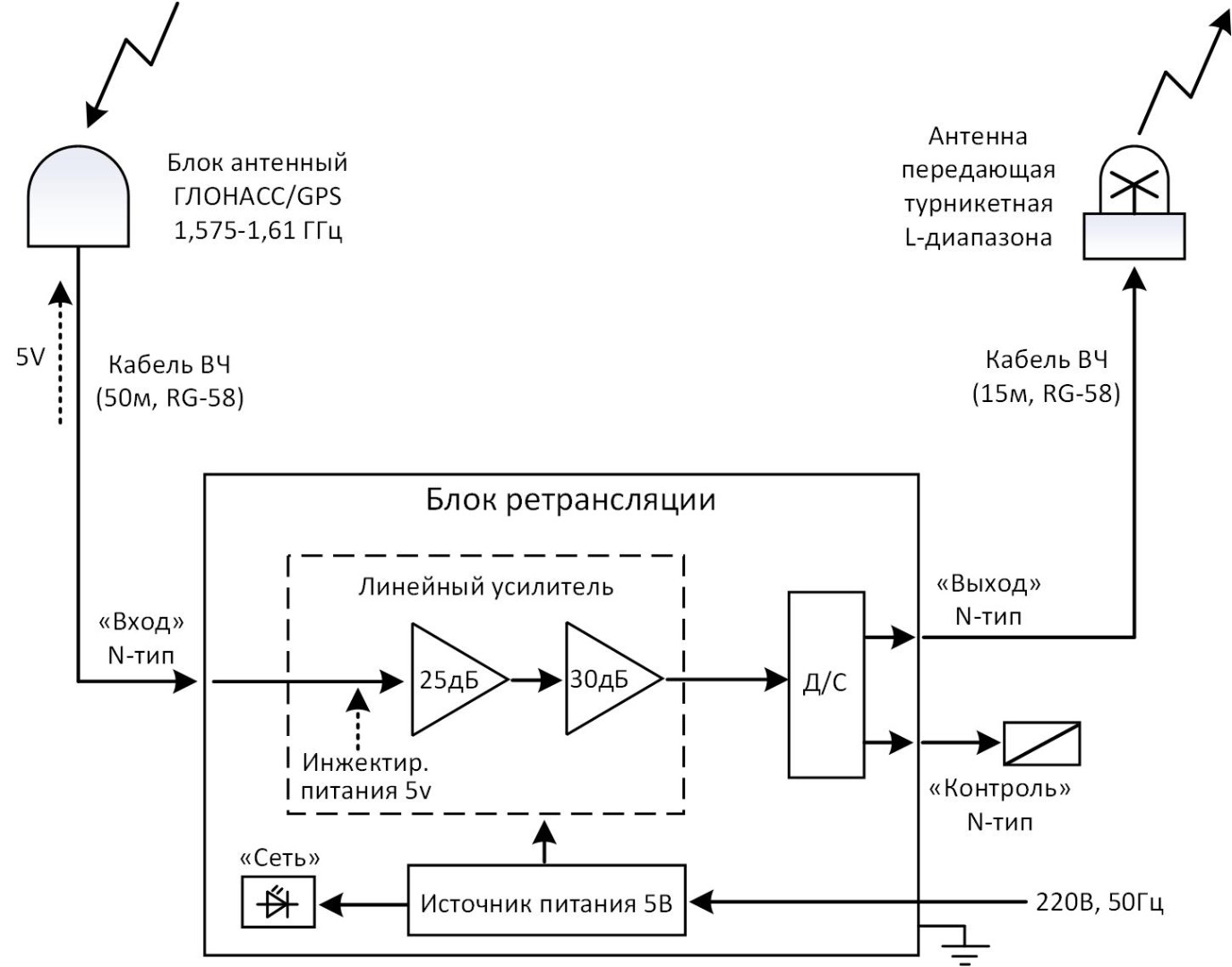

Вариант функциональной схемы системы ретрансляции навигационных сигналов ГЛОНАСС/GPS, на которой показаны роль и место блока ретрансляции ТИШЖ.468157.103, представлен на рисунке

В систему ретрансляции ГЛОНАСС/GPS сигналов входят:

• антенна ГЛОНАСС/GPS

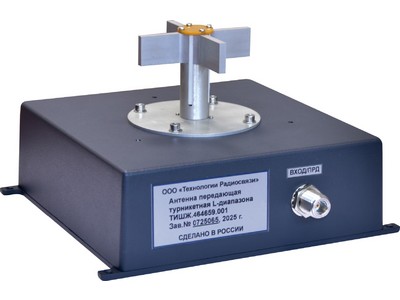

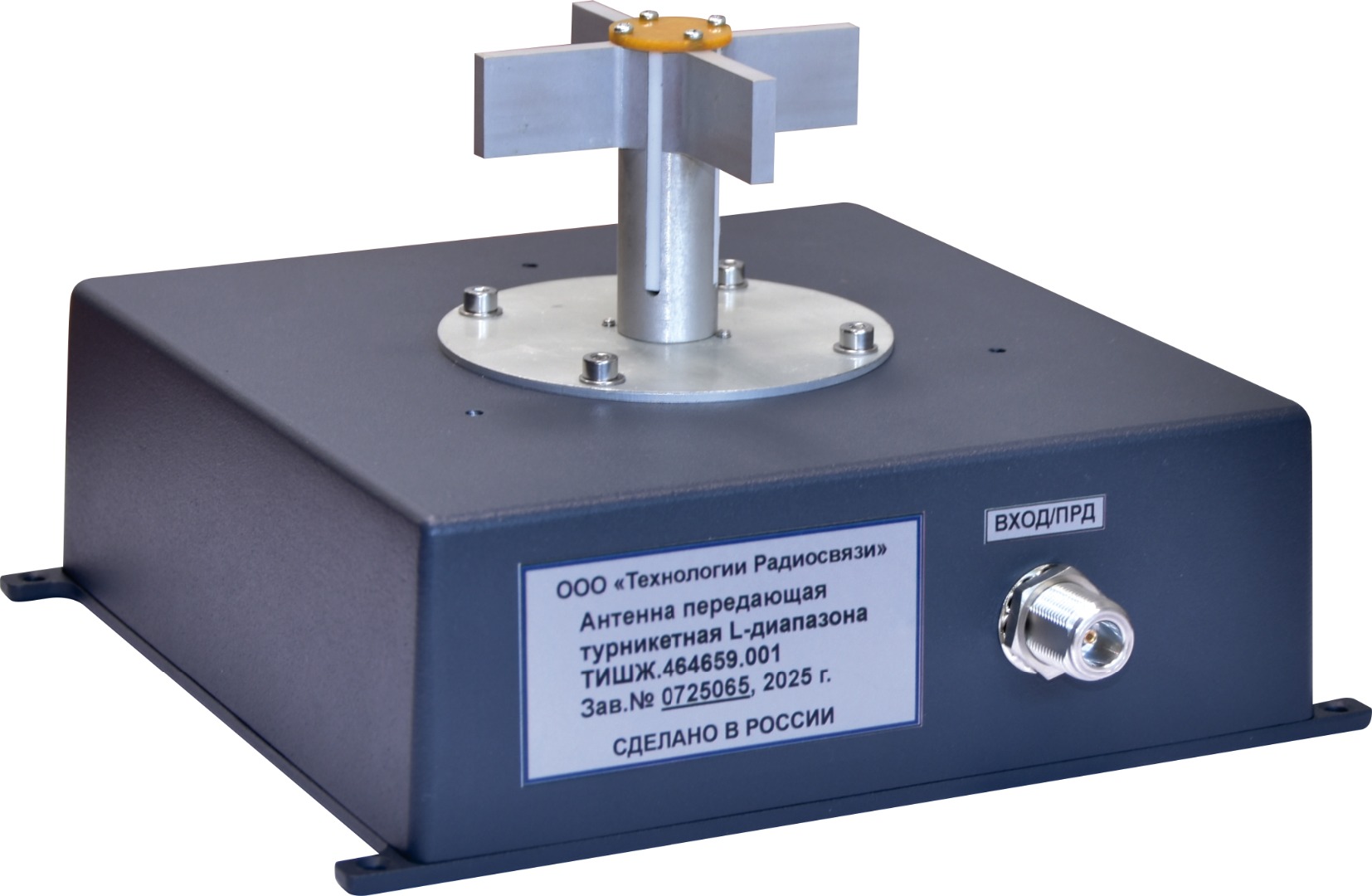

• антенна передающая L-диапазона
• комплект соединительных кабелей

В состав блока ретрансляции БР входят следующие основные модули:

• усилитель L-диапазона 60 дБ
• делитель/сумматор 1/2
• источник питания
• корпус 19" 1U
• кабель электропитания
• коаксиальная согласованная нагрузка типа N(m) 50 Ом

К контрольному выходу БР подключена коаксиальная согласованная нагрузка типа N(m), 50 Ом, вместо которой, при необходимости, может быть подключен анализатор спектра или иной измерительный прибор

Антенна обеспечивает излучение усиленного сигнала ГЛОНАСС/GPS внутри помещения или другом объеме, в котором необходимо ретранслировать сигнал ГЛОНАСС/GPS.

В комплект поставки изделия БР ТИШЖ.468157.103 входят:

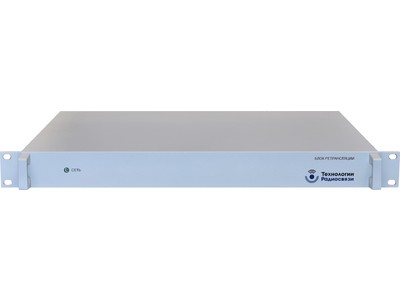

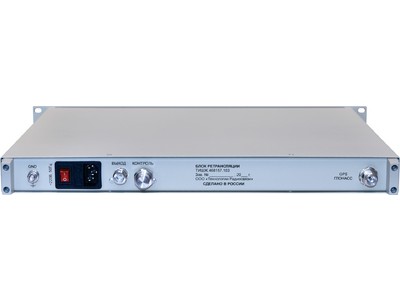

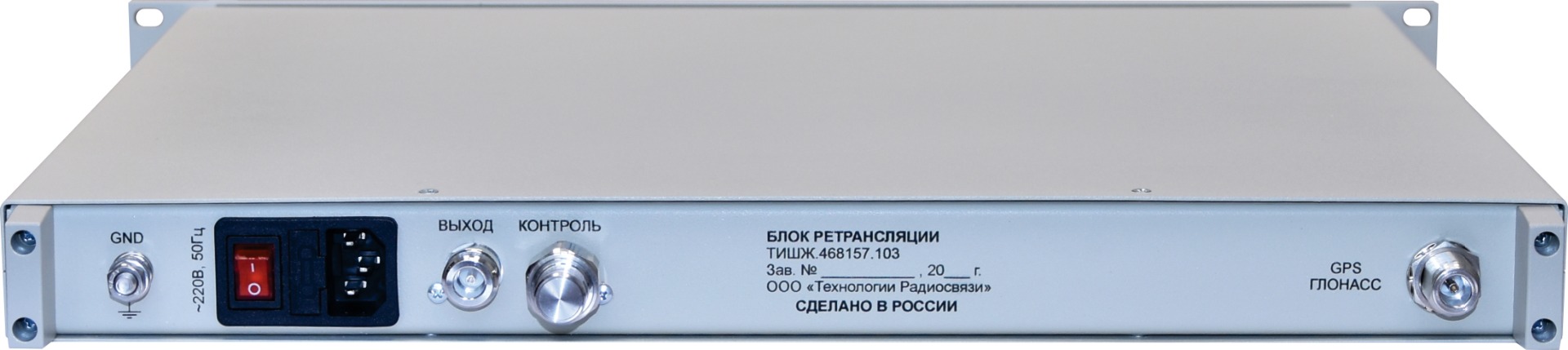

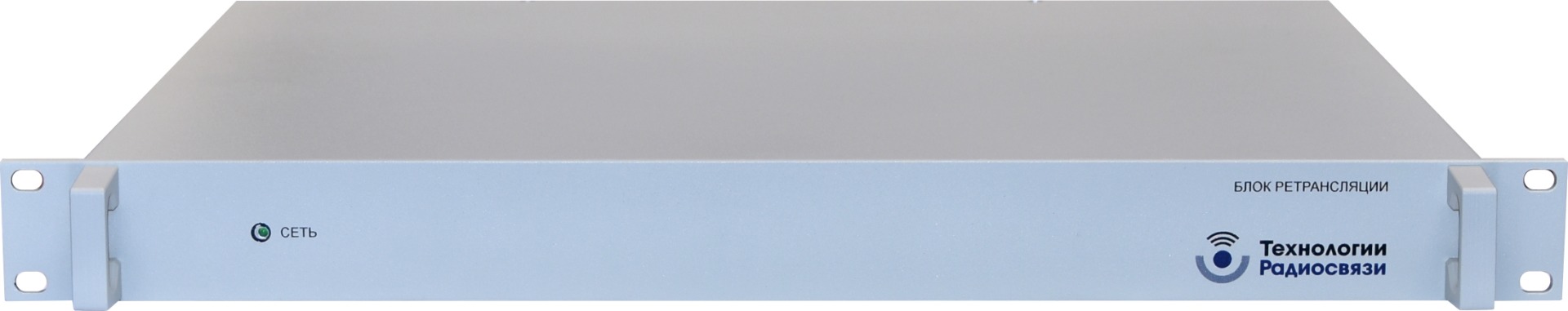

• блок ретрансляции
• кабель питания с соединителем AS-412 (K2417)
• паспорт ТИШЖ.468157.103 ПС
• руководство по эксплуатации ТИШЖ.468157.103 РЭ

Опции:

• коаксиальная согласованная нагрузка типа N(m), 50 Ом
• антенна ГЛОНАСС/GPS (приемная) с РЧ кабелем типа RG-58 длиной 13; 30; 50 или 75 м

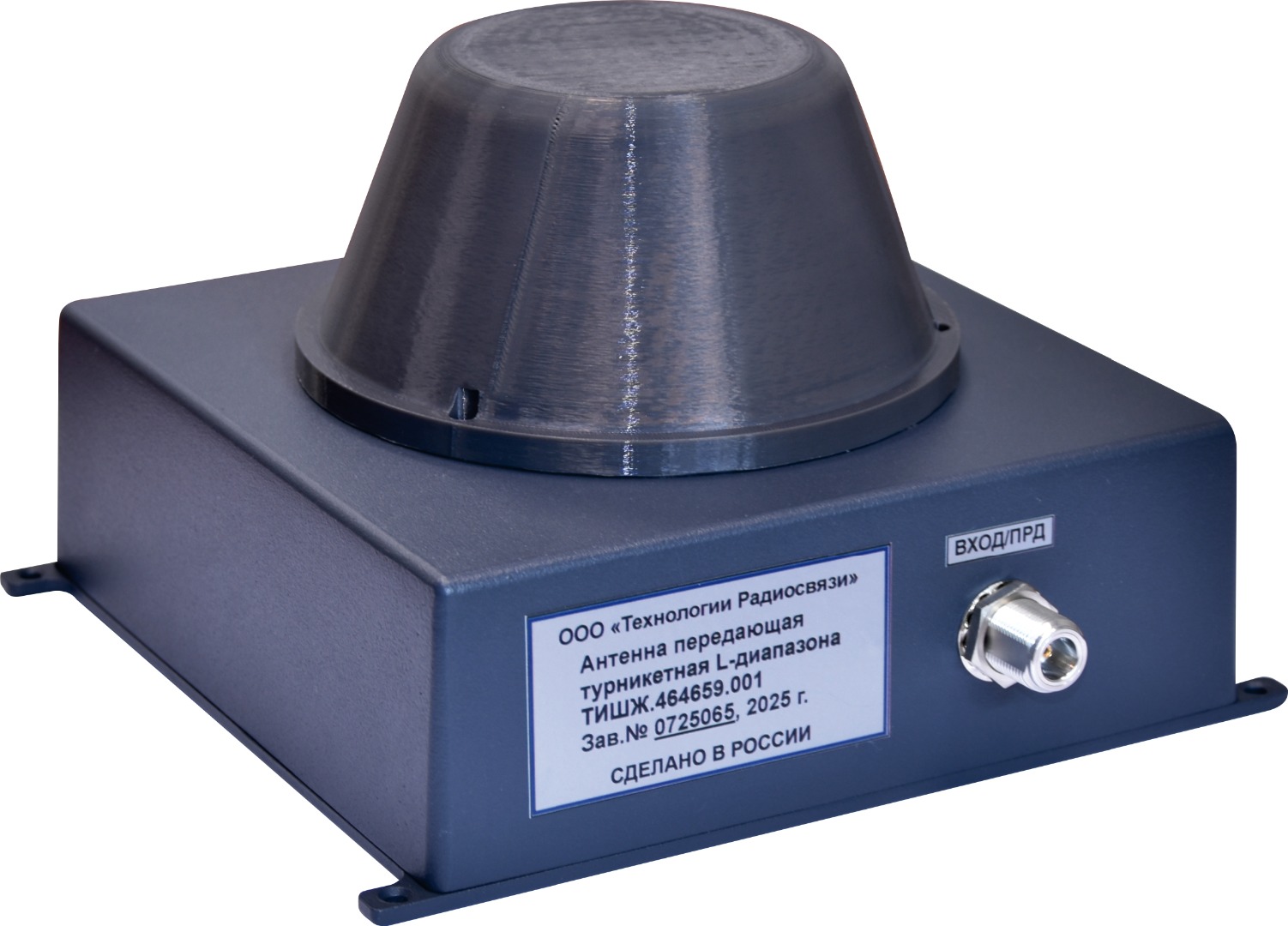

• антенна передающая (L-диапазон) турникетная с кабелем РЧ типа RG-58 длиной 15 или 25 м
