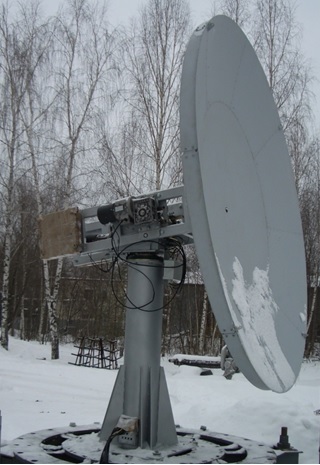

Полноповоротное ОПУ ТИШЖ.468331.155 для антенны 3.1 м
- Производитель:
- Страна:
Преимущества
- азимут ±270°
- угол места 5…175°
- скорость перемещения - до 6.5°
- асинхронные двигатели
- абсолютные датчики углового положения 16 разрядов.
Полноповоротное ОПУ ТИШЖ.468331.155 для прямофокусной антенны 3.1 м предназначено для обеспечения требуемых угловых скоростей и диапазонов перемещений установленных на нем антенн.
Особенности:
- тип ОПУ - азимутально-угломестное
- тип устанавливаемых антенн - прямофокусные
- двигатели - асинхронные
- датчики углового положения - абсолютные 16-разрядные
- система наведения - на базе блока управления антенной БУА3700
Варианты поставки:
- ОПУ с системой наведения/управления (СНА)
- ОПУ с СНА и установочной площадкой
- ОПУ с СНА и антенной
- ОПУ с СНА, антенной и установочной площадкой
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|---|---|
| Тип ОПУ |
азимутально-угломестное |
| Диаметр антенны, м |
3.1 |
| Диапазон угловых перемещений, °: | |
| - по азимуту |
+/-270 |
| - по углу места |
2...178 |
|
Угловая скорость перемещений, °/с: |
|
|
- по азимуту |
0.05...6.5 |
|
- по углу места |
0.05...6.5 |
|
Точность наведения, градусов, не более |
+/-0.1 |
|
Интерфейс управления |
RS-485/Ethernet |
| Тип двигателей |
асинхронные |
| Датчики углового положения |
16 разрядов |
|
Рабочая температура, °С |
-40...+50 |
|
Температура хранения, °С |
-50..+60 |
|
Относительная влажность при температуре 25С |
до 80% |
| Масса, кг, не более |
700 |
Примечание
По согласованию с заказчиком диапазон угловых перемещий ОПУ, угловые скорости перемещений могут быть откорректированы.
Продукт разработан и произведен в России
