Инжекторы питания

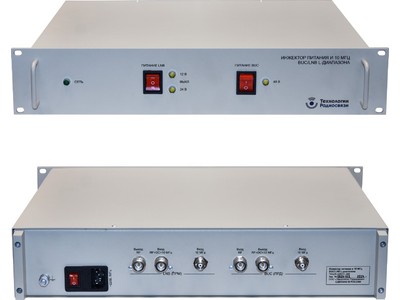

Инжектор питания BUC/LNB L-диапазона ТИШЖ.436311.066

Исполнение:
внутреннее
Тип разъемов:
N
Количество каналов:
2
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • L-диапазон 800-2300 МГц
  • 2 канала
  • электропитание LNB и BUC
  • подача опорного сигнала 10 МГц
  • резерввированный источник питания 1:1

Инжектор питания BUC/LNB L-диапазона ТИШЖ.436311.066 предназначен для введения в радиочастотные кабельные тракты напряжения питания 12/24 В для электропитания LNB и 48 В для электропитания BUC, а также инжекции в приемный и передающий тракты сигнала опорной частоты 10 МГц от внешнего источника опорной частоты.

Основные технические данные:

Параметр

Значение

Диапазон рабочих частот, МГц

800...2300

Число каналов

2

Напряжение питания LNB, В:



 - режим 1

12 ± 5%

 - режим 2

24 ± 5%

КСВН входа/выхода разъемов LNB, не более

1.8/1.8

Вносимые потери тракта LNB, дБ, не более

1.0

Напряжение питания BUC, В

48 ± 5%

КСВН входа/выхода разъемов BUC, не более

1.8/1.8

Вносимые потери тракта BUC, дБ, не более

1.0

Сигнал внешней опорной частоты, МГц

10

Затухание на частоте 10 МГц «вход/выход», дБ,
не более

0.8

Тип соединителей входа/выхода BUC/LNB

N(f)

Тип соединителей вход 10 МГц

BNC(f)

Сопротивление входов/выходов, Ом

50

Электропитание от сети переменного тока (50+/-1) Гц, В

220+/-10%

Рабочая температура, °С

+5...+35

Относительная влажность при температуре 25°С, не более, %

80

Тип, размер корпуса

19" 2U

Масса, кг, не более

7.0

Номинал напряжения питания и ток потребления LNB и BUC могут быть уточнены по согласованию с заказчиком.

Инжектор питания BUC/LNB L-диапазона ТИШЖ.436311.066 Функциональная схема

Продукт разработан и произведен в России
