Фазовращатели
Блок фазовращателей/аттенюаторов БФА-ДIV ТИШЖ.468157.014
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- диапазон частот 2200…2290 МГц
- число каналов - 4
- регулировка фазы 0…180° с шагом 5.6°
- регулировка аттенюаторов 0…31.5 дБ с шагом 0.5 дБ
Назначение
Блок фазовращателей/аттенюаторов БФА-ДIV ТИШЖ.468157.014 предназначен для работы в составе диаграммо-образующей схемы (ДОС) в составе фазированных антенных решеток (ФАР) диапазона частот ДIV.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
|
Диапазон рабочих частот, МГц |
2200…2290 |
|
Коэффициент передачи при минимальном значении аттенюатора 0 дБ, дБ |
-13 |
|
Коэффициент передачи при максимальном значении аттенюатора 31.5 дБ, дБ |
-43 |
| Диапазон регулировки фазы, градусов |
0...180 |
| Шаг регулировки фазы, градусов |
5.6 |
| Диапазон регулировки аттенюаторов, дБ |
31.5 |
| Шаг регулировки аттенюаторов, дБ |
0.5 |
| КСВН по входу, не более |
2.1 |
| КСВН по выходам, не более |
2.6 |
| Тип соединителей |
N(f) |
|
Волновое сопротивление, Ом |
50 |
|
Рабочая температура, °С |
-40 .. +50 |
|
Температура хранения, °С |
-50 .. +70 |
|
Электропитание, В постоянного тока |
24 |
|
Потребляемая мощность. Вт, не более |
10 |
|
Габаритные размеры |
|

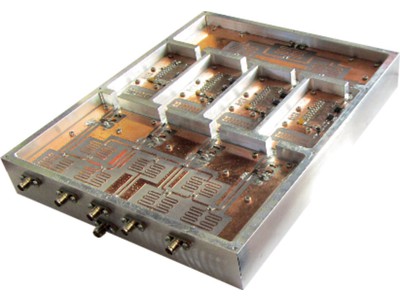

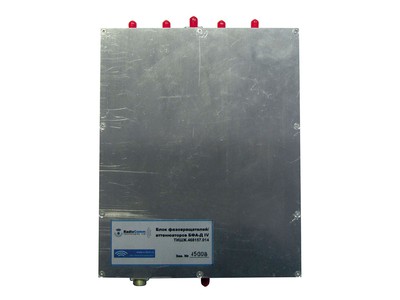

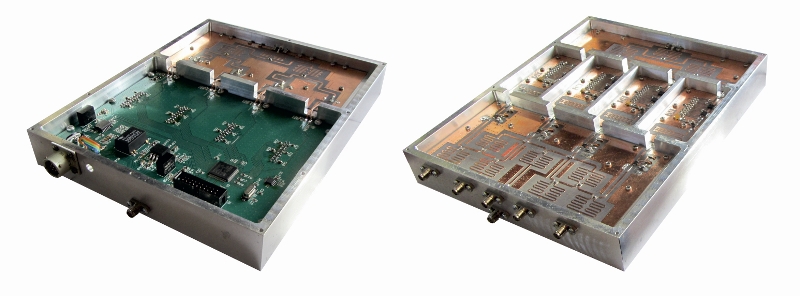

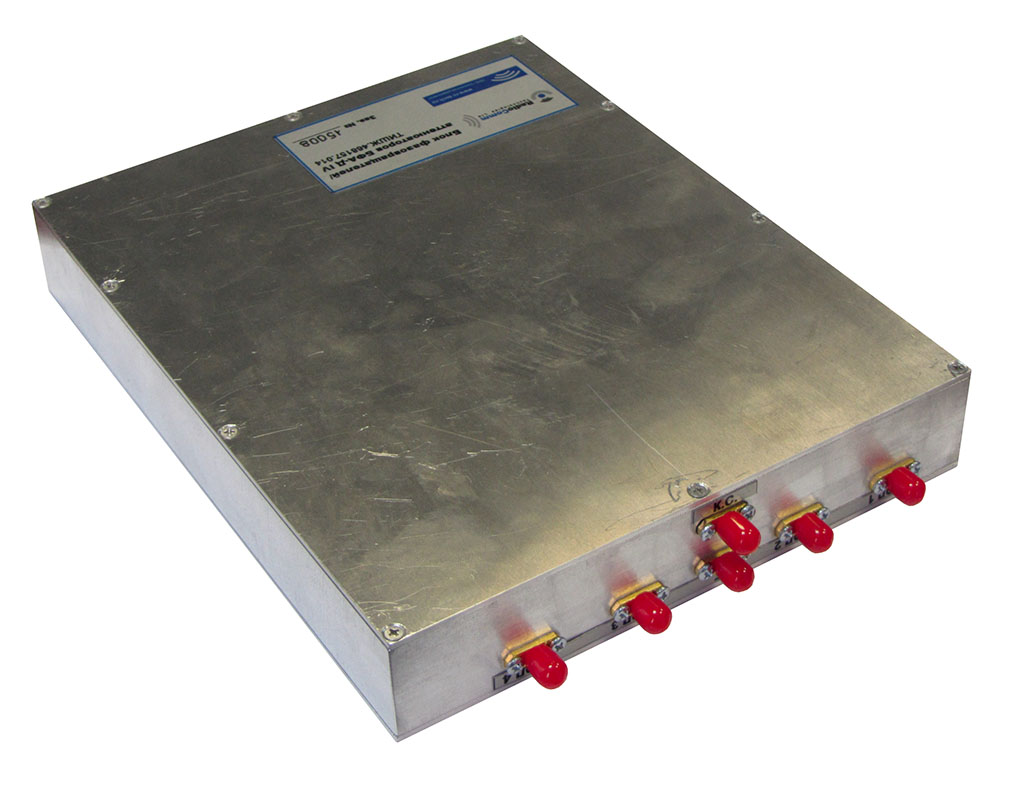

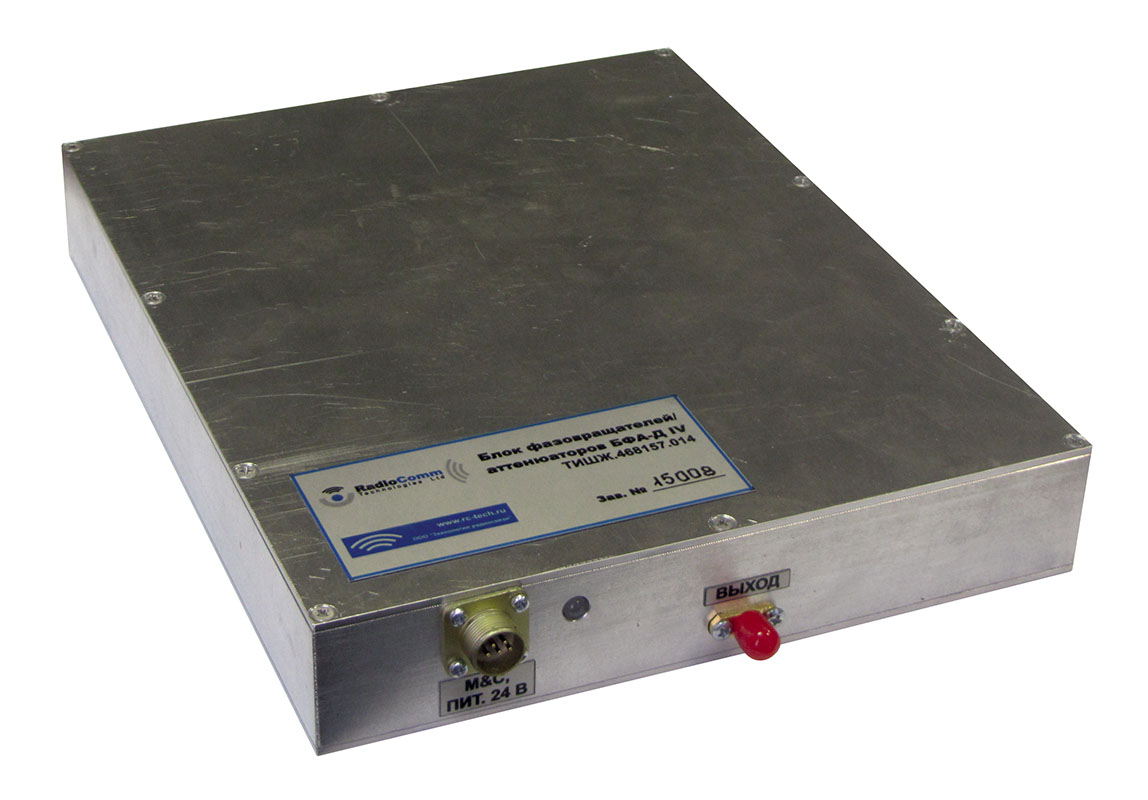

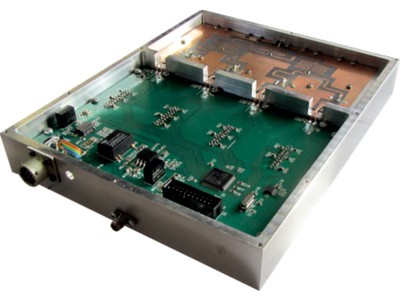

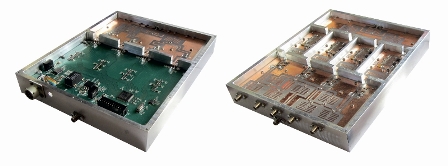

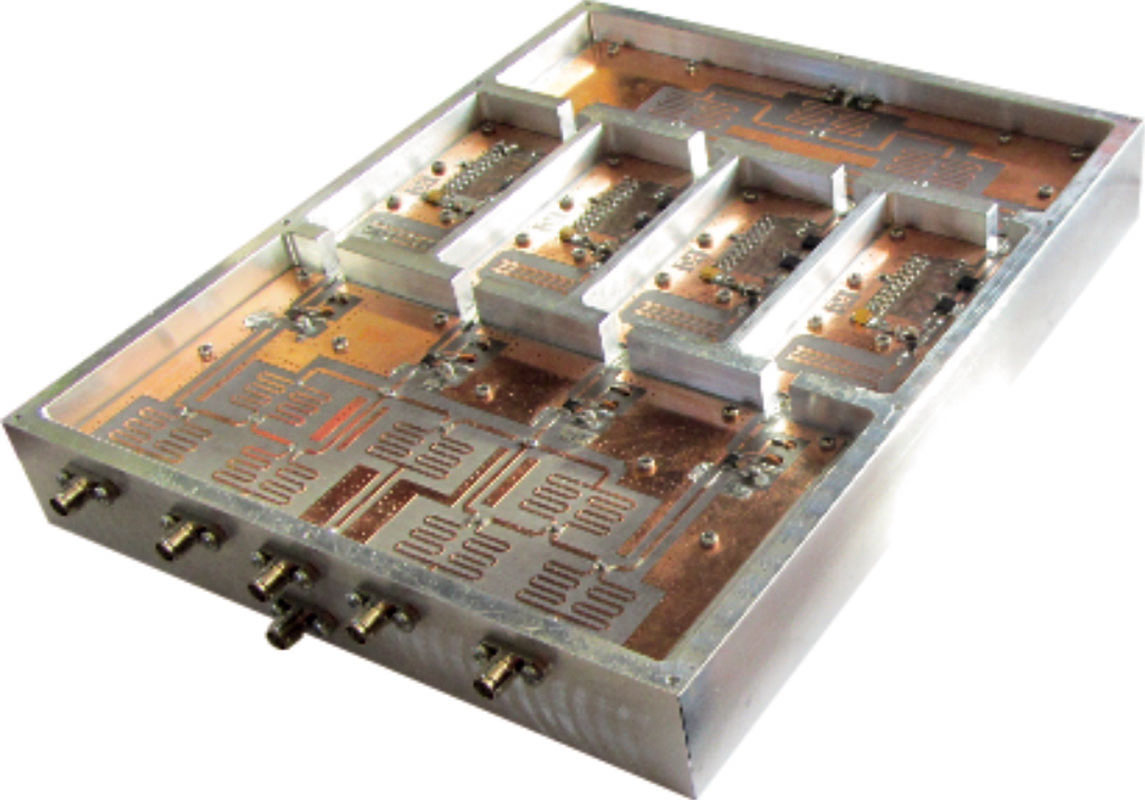

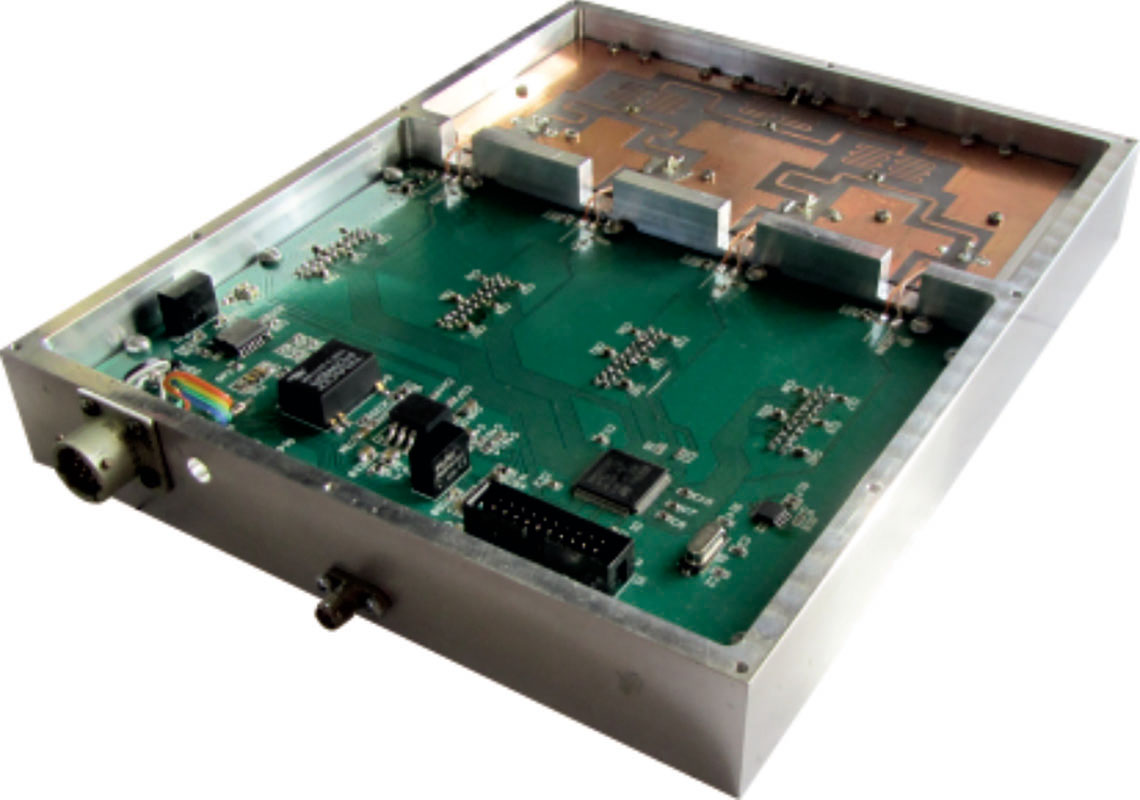

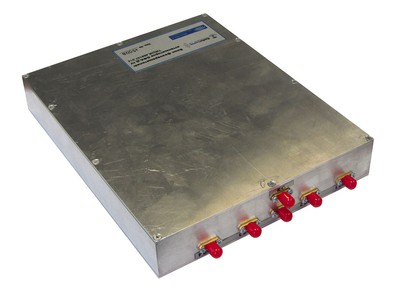

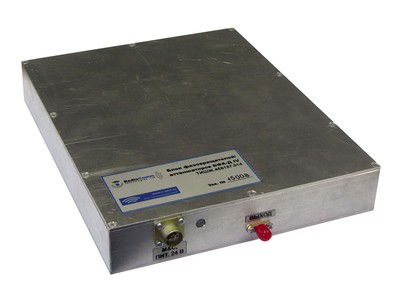

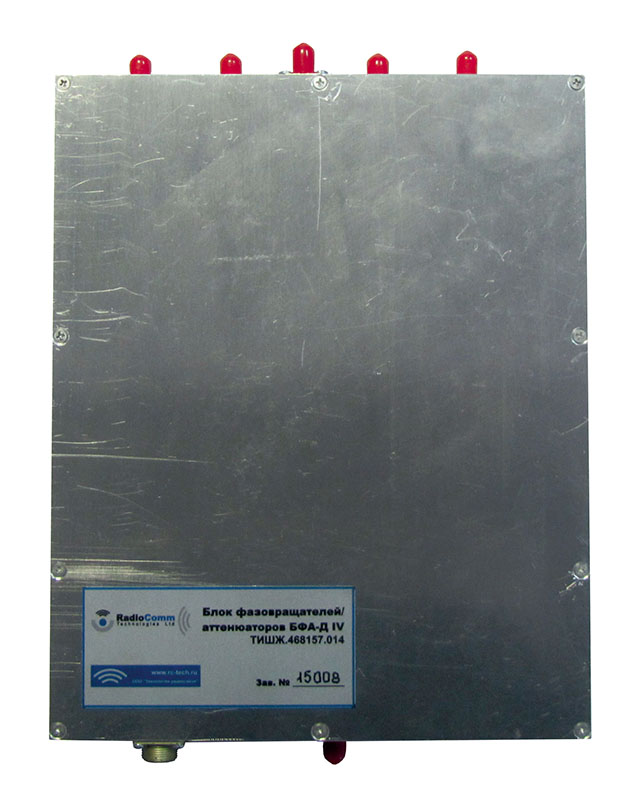

Внешний вид Блока фазовращателей/аттенюаторов БФА-ДIV ТИШЖ.468157.014
 |
