Опорные генераторы

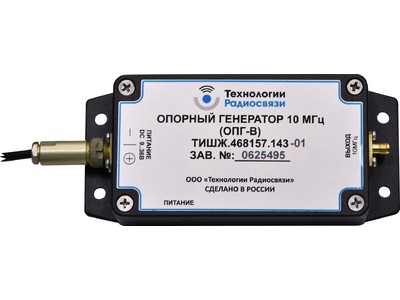

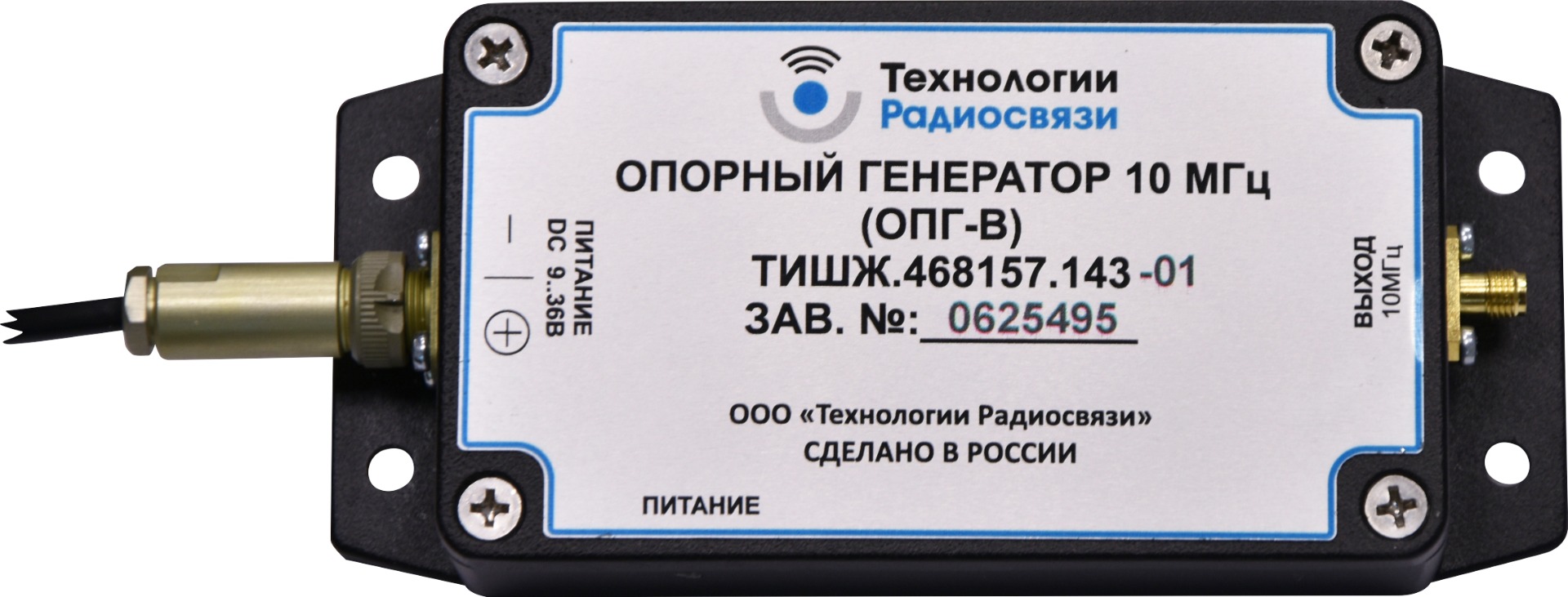

Опорный генератор 10 МГц ТИШЖ.468157.143

Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • частота 10 МГц
  • компактные размеры
  • высокая стабильность
  • низкие фазовые шумы
  • электропитание 9...36 В

Блок опорного генератора 10 МГц ТИШЖ.468157.143 предназначен для формирования высокостабильного синусоидального сигнала опорной частоты 10 МГц.

- модель ТИШЖ.468157.143 - с подключением питанием через клеммную колодку

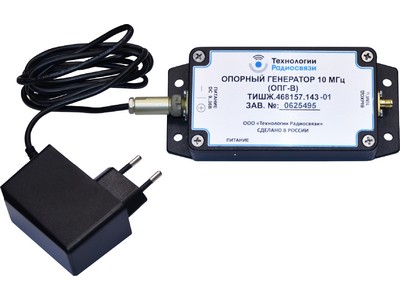

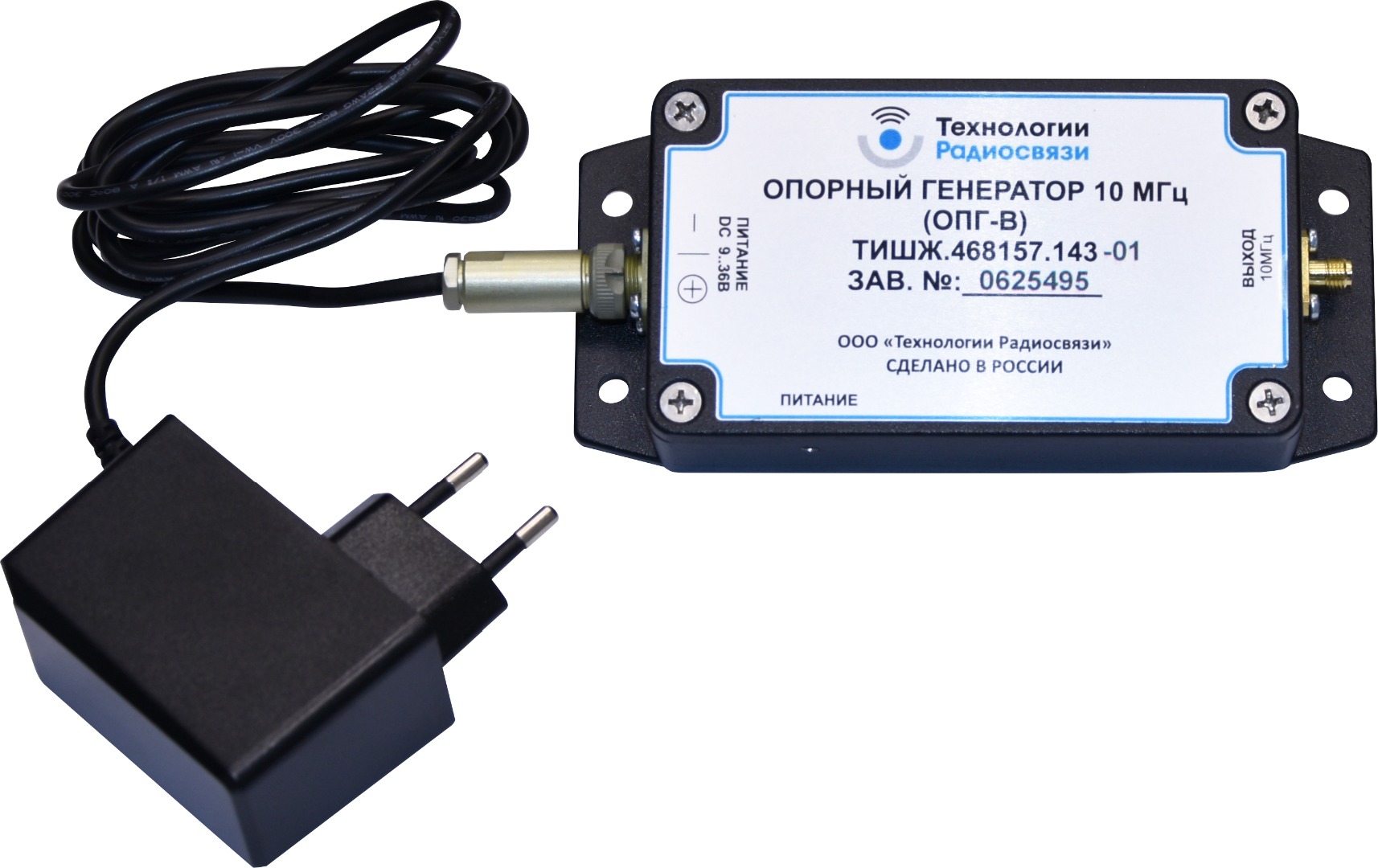

 - модель ТИШЖ.468157.143-01 - с подключением питанием через соединитель



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Частота выходного сигнала опорного генератора, МГц

10

Тип сигнала опорного генератора

синусоидальная
немодулированная
несущая

Выходная мощность сигнала 10 МГц, дБм

2...4

Кратковременная нестабильность частоты 10 МГц, не более

+/-5*10Е-9/сутки

Долговременная нестабильность частоты 10 МГц. не более

+/-2*10Е-7/год

Точность установки опорного сигнала относительно 10 МГц, не более

+/-2*10Е-8

Фазовый шум опорного сигнала, не более:

-120 дБн/Гц @ 10 Гц



-135 дБн/Гц @ 100 Гц



-140 дБн/Гц @ 1 кГц



-145 дБн/Гц @ 10 кГц

Уровень гармонических сигналов, дБн, не более

-40

Тип РЧ соединителей

F (f)

КСВН, не более

1.5

Электропитание, В постоянного тока

9...36

Потребляемая мощность, Вт, не более

20

Рабочая температура, °С

+5...+45

Температура хранения, °С

-40..+50

Относительная влажность при температуре 25°С

до 85%

Габаритные размеры, мм

146 х 66 х 30

Масса, кг, не более

0.3
