Источник питания МШУ и BDC 4-х канальный ТИШЖ.436714.001

Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • число выходов – 4
  • напряжение питания на выходах +18 В
  • максимальный ток 2 А по каждому выходу
  • исполнение IP65

Назначение

Источник питания МШУ и BDC 4-х канальный ТИШЖ.436714.001 предназначен для обеспечения электропитанием 18 В постоянного тока до 4-х блоков МШУ и BDC, расположенныых на антенне.

Комплект поставки:

  • источник питания (1 шт.)
  • кабель первичного электропитания (1 шт.)
  • кабели электропитания внешнего оборудованимя (4 шт.)
  • комплект эксплуатационной документации (1 шт.)
  • упаковка (1 шт.)



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Выходное напряжение на разъемах BDC1, BDC2, BDC3 и LNA, В

17-18

Электропитание от сети переменного тока 50 Гц, В

110...230

Максимальный суммарный ток потребления внешними потребителями, А

2

Рабочая температура, °С

-40...+50

Температура хранения, °С

-50...+85

Тип соединителей:



  BDC1, BDC2, BDC3

MS3102E-10SL-4S

  LNA

MS3102E-10SL-3S

  220 В

MS3102E-14SL-2P

Габаритные размеры (без соединитиелей), мм

250х280х106

Масса, кг

2.1

Примечание.

По согласованию с заказчиком параметры источника питания могут быть скорректированы в части: числа выходов питания внешних абонентов, значения напряжений и токов питания внешних абонентов и др.

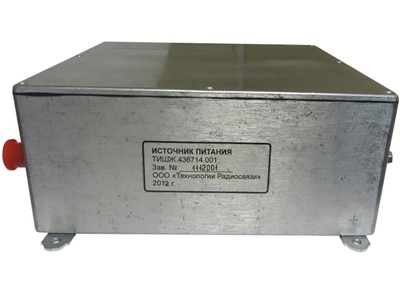

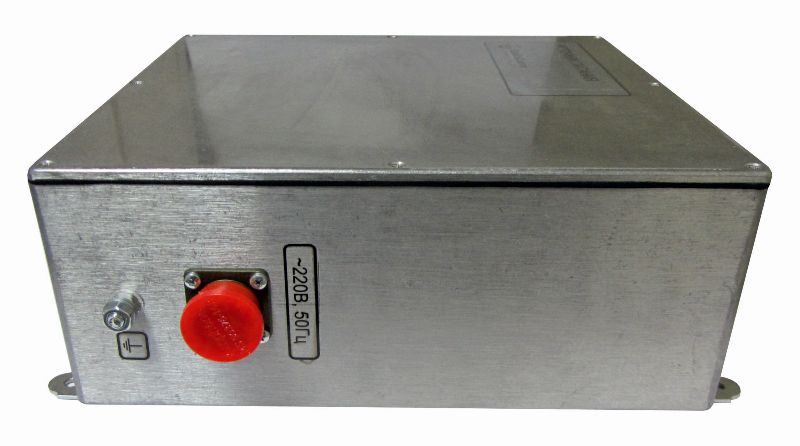

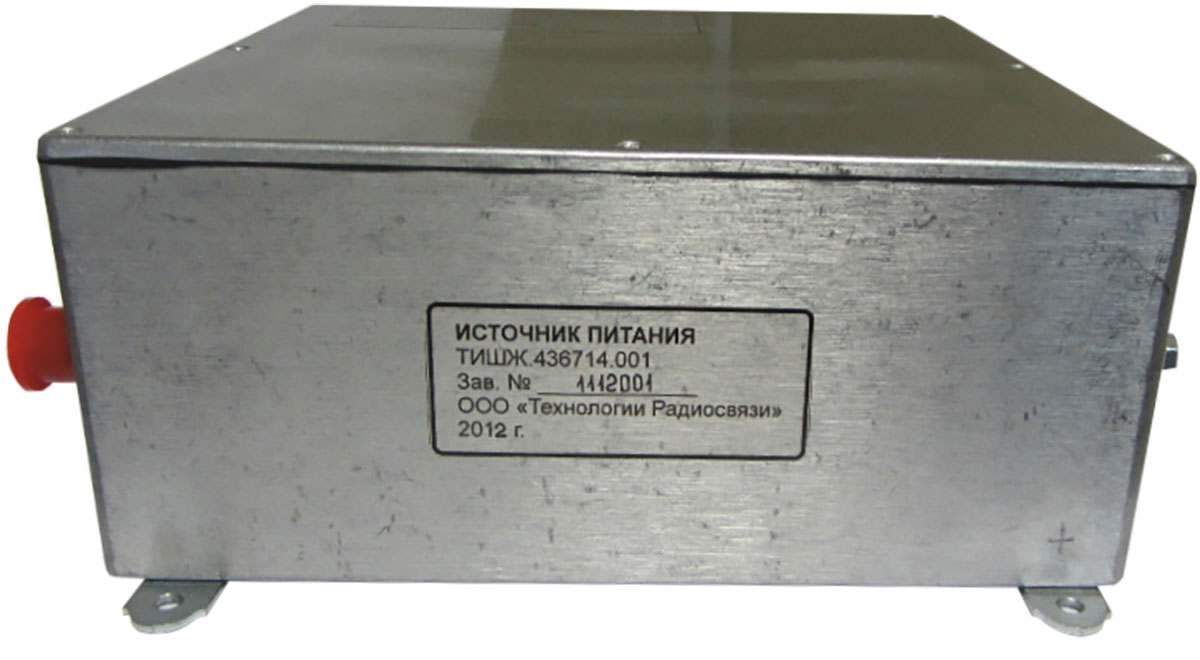

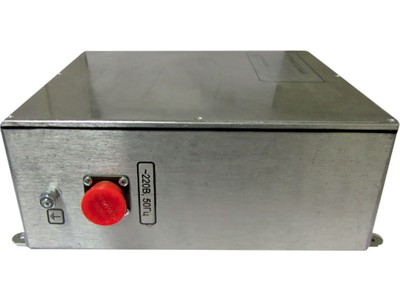

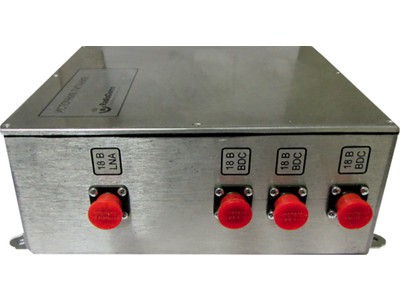

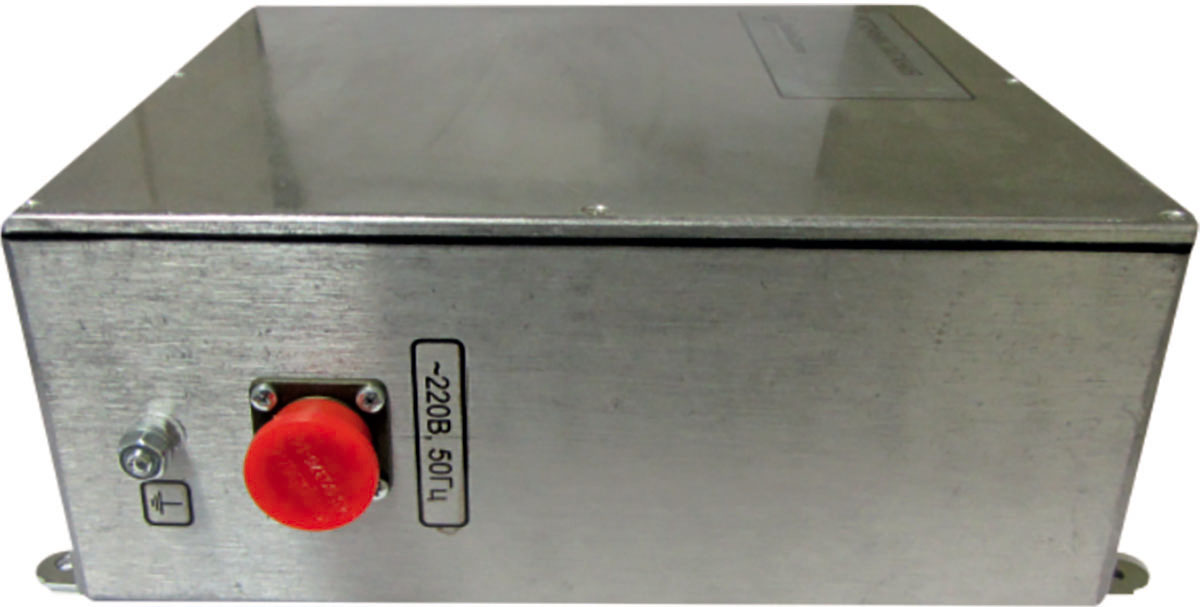

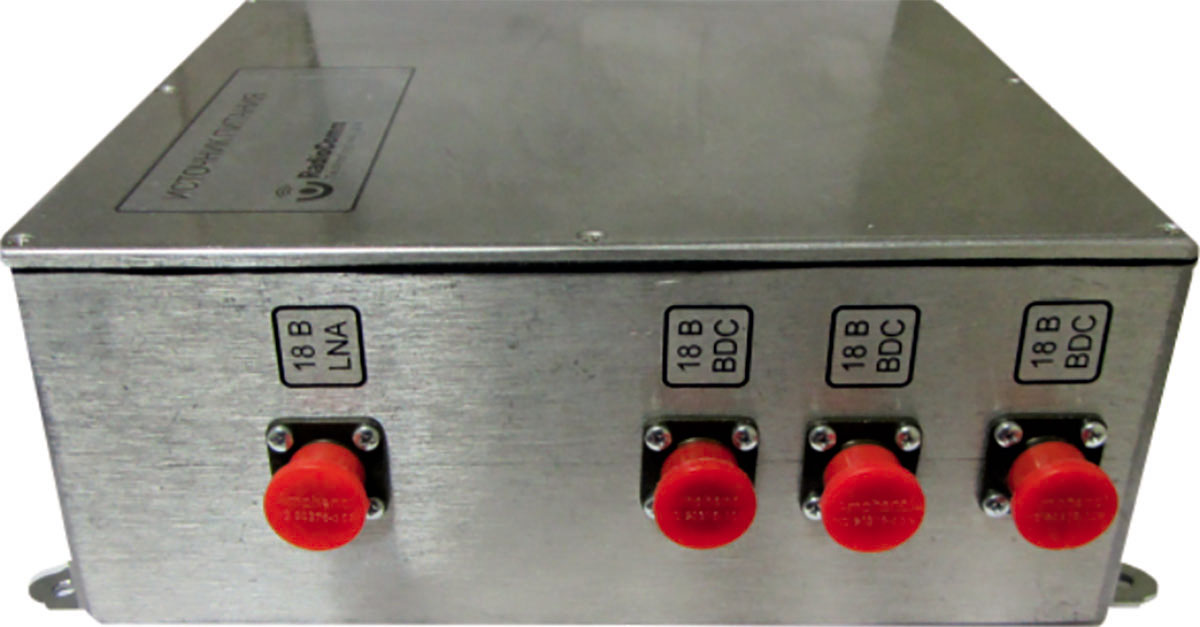

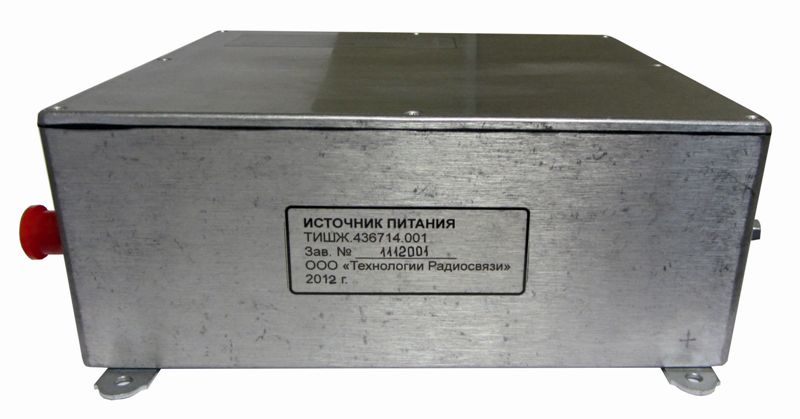

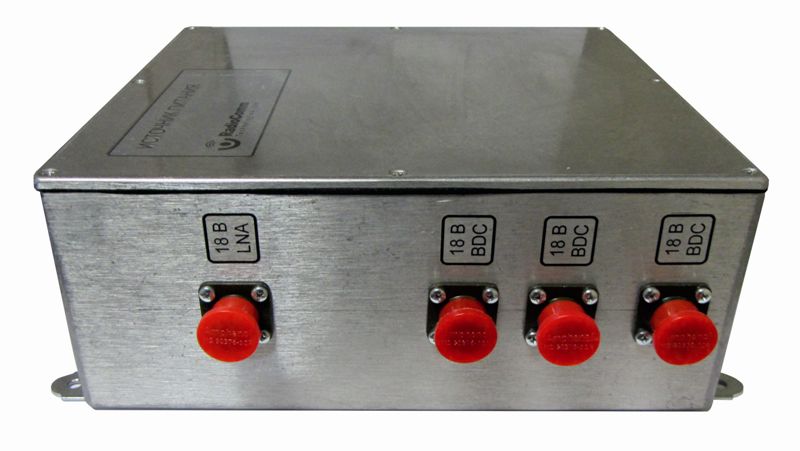

Внешний вид источника питания МШУ и BDC 4-х канального

фоото 1 и 2 фото 2
фото 3
