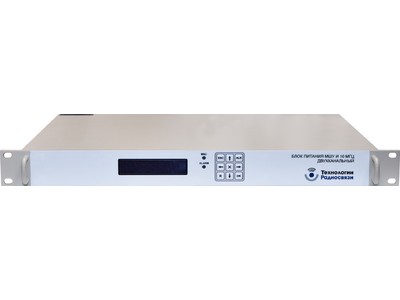

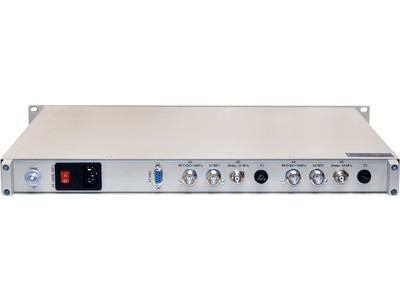

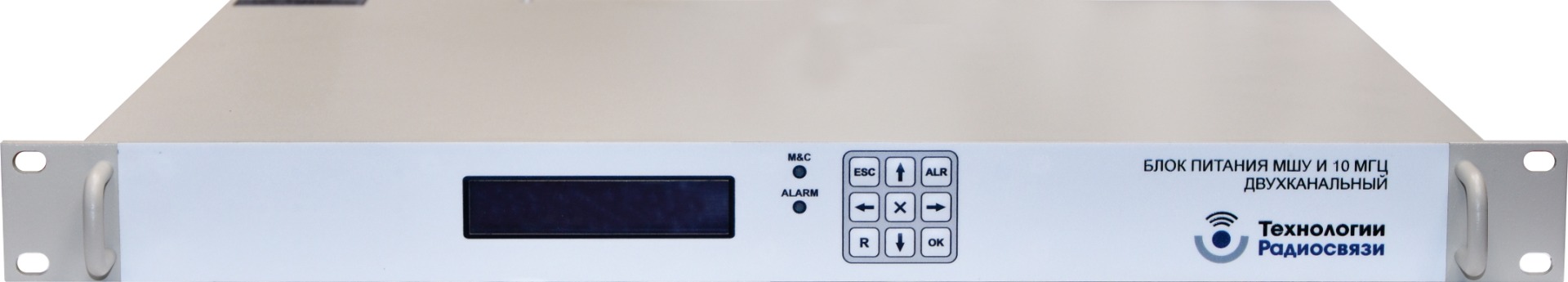

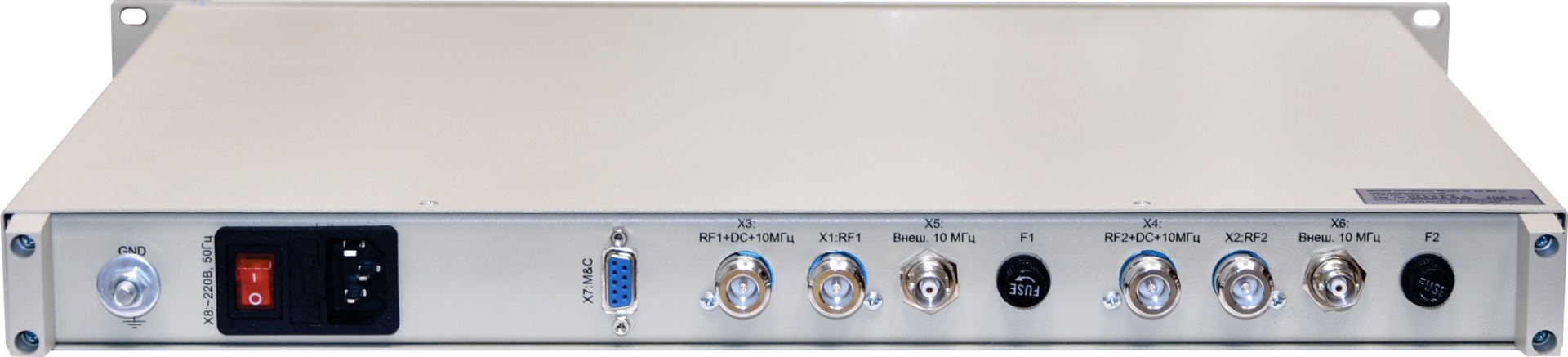

Блок питания МШУ и 10 МГц двухканальный ТИШЖ.436311.035
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- напряжение питания на выходе +13/18 В
- сигнал тональной частоты 22 кГц
- 2 канала
- инжектирование 10 МГц
- интерфейс M&C RS-485/Ethernet
Блок питания МШУ и 10 МГц двухканальный ТИШЖ.436311.035 предназначен
для обеспечения МШУ или LNB постоянным напряжением 13 В или 19,5 В, выдачи тонового
сигнала 22 кГц и инжекции сигнала 10 МГц по двум каналам.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
|
Диапазон рабочих частот, МГц |
800-2150 |
|
Напряжение питания МШУ или LNB, В |
13+/-10% или 19.5+/-10% |
| Максимальный ток потребления, А, не более |
1.0 |
| Сигнал тональной частоты, кГц |
22 |
| Количество каналов для подключения МШУ или LNB |
2 |
| Тип РЧ соединителей МШУ/LNB |
N(f) |
| Тип РЧ соединителей для сигнала ОГ 10 МГц |
BNC(f) |
| Волдновое сопротивление РЧ соединителей, Ом |
50 |
| КСВН входа/выхода, не более |
1.35 |
| Вносимые потери, дБ, не более |
1 |
| Коэффициент передачи сигнала 10 МГц, дБ |
+/-1 |
| Уровень входного сигнала 10 Мгц, дБм |
0...10 |
| Режим управления |
местный/ дистанционный |
| Интерфейс дистанционного контроля и управления M&C |

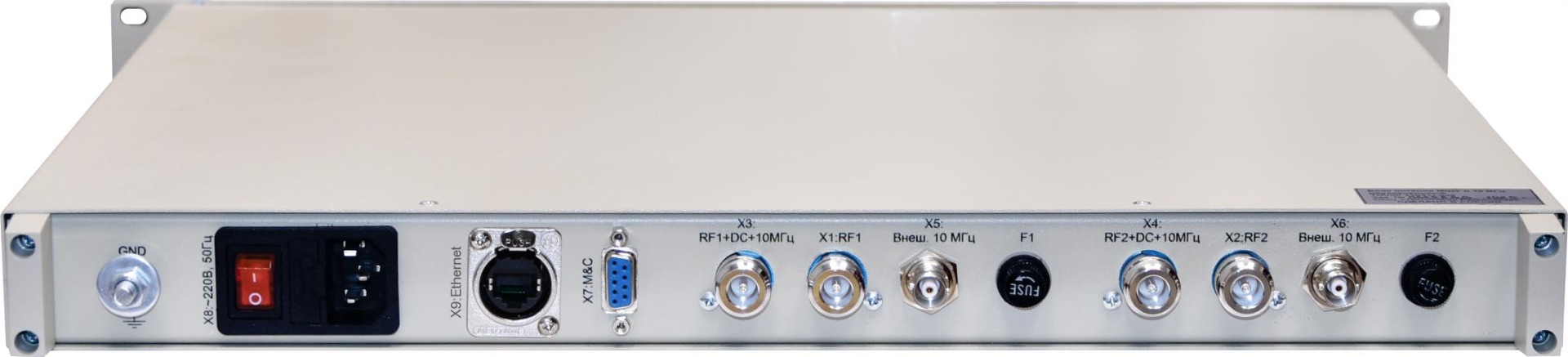

RS-485/Ethernet* |
|
Электропитание от сети переменного тока 50 Гц, В |
88...264 |
|
Потребляемая мощность, Вт, не более |
50 |
| Рабочая температура, °С |
+5...+40 |
|
Температура хранения, °С |
-40...+60 |
| Габаритные размеры |
19" 1U |
|
Масса, кг, не более |
4.0 |
Примечание.
По согласованию с заказчиком параметры источника питания могут быть скорректированы в части: числа выходов питания внешних абонентов, значения напряжений и токов питания внешних абонентов и др.
Тип интерфейса дистанционного контроля и управления указывается при заказе.
Блок питания МШУ и 10 МГц двухканальный ТИШЖ.436311.035 Паспорт
Блок питания МШУ и 10 МГц двухканальный ТИШЖ.436311.035 Руководство по эксплуатации
Функциональная схема Блок питания МШУ и 10 МГц двухканальный ТИШЖ.436311.035
Продукт разработан и произведен в России
