Малошумящий усилитель 2-3 ГГц ТИШЖ.468732.026, -01
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- диапазон частот 2.0...3.0 ГГц
- температура шума не более 75 К
- коэффициент усиления не менее 20 дБ
- тип соединителей SMA(f) или N(f)
- встроенный полосовой фильтр
Малошумящий усилитель 2-3 ГГц ТИШЖ.468732.026 и 026-01 предназначен для использования в приемных трактах земных станций спутниковой связи, навигации, а также в лабораторных установках.
Имеет встроенный полосовой фильтр 2000-3000 МГц.
Исполнения:
- 026 - с соединителями N типа
- 026-01 - с соединителями SMA типа
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
|
Диапазон рабочих частот, МГц |
2000-3000 |
|
Температура шума, К, не более |
75 |
|
Коэффициент усиления, дБ, не менее |
20 |
| Выходная мощность в точке компрессии 1 дБ, дБм, не менее | 5 |
|
Неравномерность АЧХ, дБ, не более |
-2 |
| КСВН входа/выхода, не более | 2.2 |
| Подавление сигнала вне диапазона рабочих частот от 1.4 ГГц и ниже и от 3.6 ГГц и выше, дБ, не менее | 20 |
| Тип РЧ соединителей | SMA (f) или N(f) |
| Волновое сопротивление, Ом | 50 |
| Тип соединителя электропитания | SMA (f) или N(f) |
|
Электропитание, В постоянного тока |
12 |
|
Ток потребления, мА, не более |
150 |
|
Рабочая температура, °С |
-40...+50 |
|
Относительная влажность при температуре +25°С, %, не более |
80 |
|
Атмосферное давление, мм рт.ст. |
630...800 |
|
Габаритные размеры, мм |
(131x55x20)+/-2 |
|
Масса, кг, не более |
0.35 |

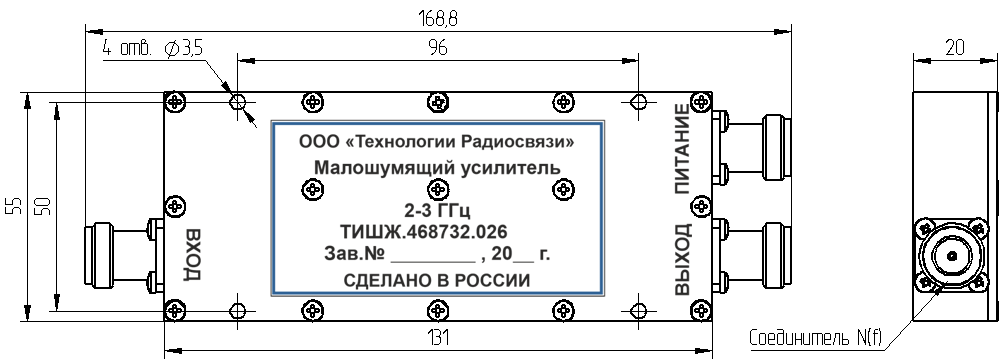

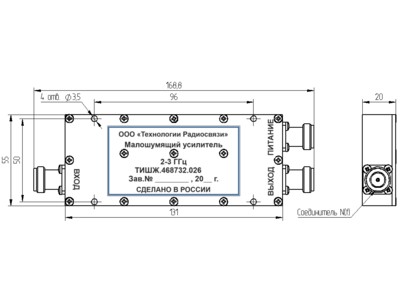

Малошумящий усилитель 2-3 ГГц ТИШЖ.468732.026 Габаритный чертеж
Малошумящий усилитель 2-3 ГГц ТИШЖ.468732.026-01 Габаритный чертеж
Продукт разработан и произведен в России
