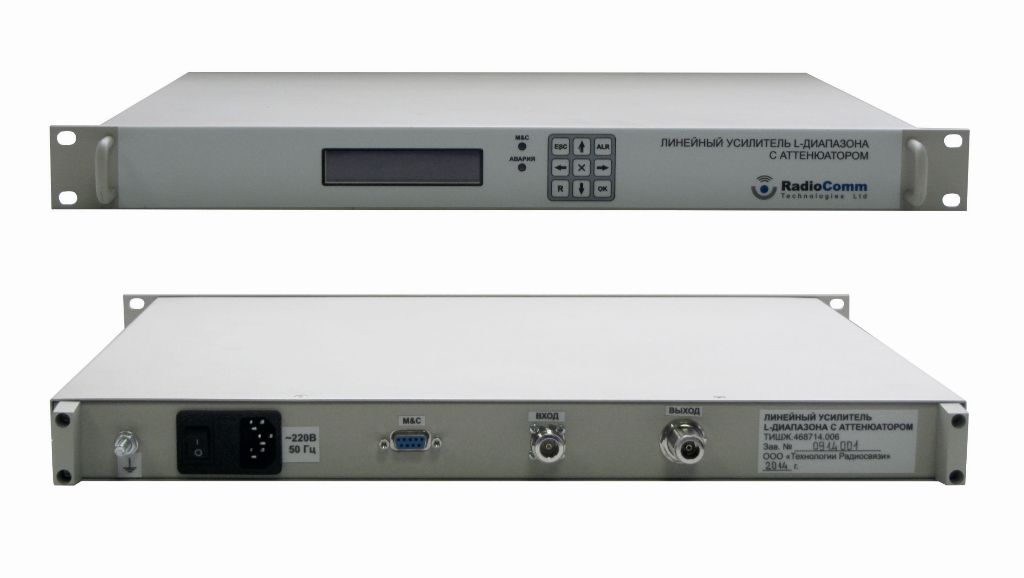

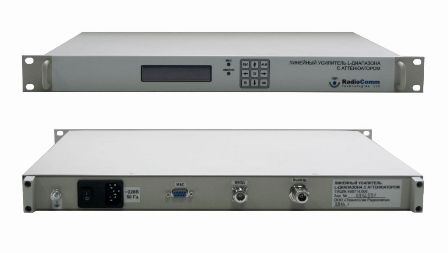

Линейный усилитель L-диапазона с аттенюатором ТИШЖ.468714.006-01
- Тип разъемов:
- N
- Количество каналов:
- 1
- Коэффициент усиления:
- 30 дБ
- Диапазон частот:
- L
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- 800-2300 МГц
- коэффициент усиления 30 дБ
- шаг регулировки 1.0 дБ
- глубина регулировки Ку 30 дБ
- соединители N(f)
Назначение
Линейный усилитель L-диапазона с аттенюатором ТИШЖ.468714.006-01 предназначен для усиления мощности сигналов промежуточных частот расширенного L-диапазона 800-2300 МГц с регулируемым коэффициентом передачи.
Модель ТИШЖ.468714.006 имеет интерфейс M&C типа RS-485.
Модель ТИШЖ.468714.006-01 имеет интерфейсы M&C типа RS-485 и Ethernet.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
|
Диапазон рабочих частот, МГц |
800...2300 |
| КСВН входа/выхода, не более |
2.5/2.5 |
| Максимальный уровень входного сигнала без выходя из строя блока, дБм |
0 |
| Максимальный уровень входного сигнала в рабочем режиме, дБм |
минус 30 |
| Коэффициент усиления, дБ, не менее |
30 |
| Диапазон регулировки аттенюатора, дБ |
0...30 |
| Шаг регулировки аттенюатора, дБ |
1.0 |
| Режим управления |
местный / дистанционный |
| Интерфейс дистанционного контроля и управления M&C |
RS-485 и Ethernet |
| Тип соединителей |
N (Female) |
| Волновое сопротивление соединителей, Ом |
50 |
|
Электропитание напряжением переменного тока частотой 50Гц, В |
220+/-10% |
| Потребляемая мощность, Вт, не более |
15 |
|
Рабочая температура, °С |
+5...+40 |
|
Относительная влажность при температуре 25С |
до 85% |
|
Габаритные размеры |
19" 1U |
|
Масса, кг |
5 |
Примечание
По согласованию с заказчиком параметры линейного усилителя могут быть скорректированы в части: числа каналов, значения коэффициента усиления и др.
Линейный усилитель L-диапазона с аттенюатором ТИШЖ.468714.006-01 Паспорт
Линейный усилитель L-диапазона с аттенюатором ТИШЖ.468714.006-01 Руководство по эксплуатации
Линейный усилитель L-диапазона с аттенюатором ТИШЖ.468714.006-01 Функциональная схема
Продукт разработан и произведен в России
