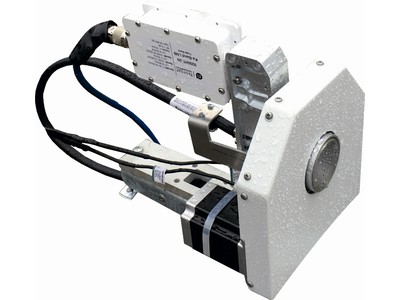

Устройство вращения облучателя Kа-диапазона ТИШЖ.301329.020
- Диапазон частот:
- Ka
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- линейная поляризация
- угол подстройки +/-100
- шаговый двигатель
- датчик углового положения
- концевые выключатели
Назначение
Устройство вращения облучателя Kа-диапазона ТИШЖ.301329.020 предназначено для моторизованного вращения облучающего устройства с линейной поляризацией вдоль своей оси для продстройки поляризации или ее смены на противоположную в Kа-диапазоне.
Устройство вращения облучателя Kа-диапазона оснащено:
- абсолютным датчиком углового положения
- концевыми выключателями (2 шт.)
- шаговым двигателем
Управление устройством вращения облучателя может осуществляться:
- от блока управления приводами БУПР-А ТИШЖ.468383.120
- от контроллера управления поляризацией КУП ТИШЖ.468341.006
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|---|---|
| Диаметр антенны, м |
1.2, 1.8, 2.4 |
| Диапазон рабочих частот, ГГц: | |
| - прием |
17.3-22.2 |
| - передача |
30.0-31.0 |
| Поляризация |
линейная V/H |
| Диапазон угловых перемещений, °: |
+/-110 |
|
Угловая скорость перемещений, °/с: |
0.06...6 |
|
Точность наведения, °, не более |
+/-1 |
|
Интерфейс управления |
RS-485/Ethernet |
| Электропитание от сети постоянного тока, В |
24 |
| Потребляемая мощность, Вт, не более |
20 |
|
Рабочая температура, °С |
-40...+50 |
|
Температура хранения, °С |
-50..+60 |
|
Относительная влажность при температуре 25С |
до 80% |
| Масса, кг, не более |
5 |
Продукт разработан и произведен в России
