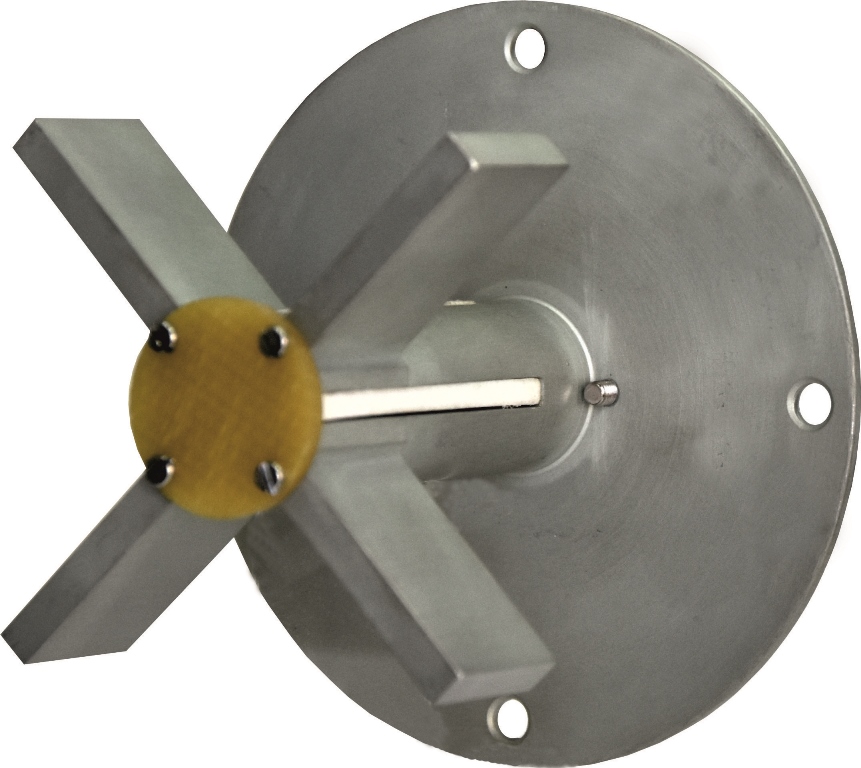

Облучатель L-диапазона ТИШЖ.468573.020
- Диапазон частот:
- L
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- линейная поляризация
- 1400-1700 МГц
- для антенн с F/D от 0.3 до 0.5
Облучатель L-диапазона ТИШЖ.468573.020 предназначен для обеспечения одновременного приема или передачи сигналов L-диапазона (1400-1700 МГц) с линейной вертикальной и горизонтальной поляризациями.
Применяется в составе контрольно-проверочной аппаратуры (КПА) или в качестве облучающего устройства в составе антенных систем земных станций спутниковой связи..
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|---|---|
| Диапазон рабочих частот, МГц |
1400...1700 |
| Поляризация: |
линейная |
| - порт №1 |
вертикальная |
| - порт №2 |
горизонтальная |
| Ширина ДН по уровню -3 дБ, градусов |
72 |
| Ширина ДН по уровню -10 дБ, градусов |
180 |
| Коэффициент усиления, дБ, не менее |
7 |
| Развязка между портами, дБ, не менее |
20 |
|
КСВН, не более |
2.0 |
|
Тип соединения |
два кабеля RG58 с разъемами N(f) |
|
Рабочая температура, °С |
-40...+50 |
|
Температура хранения, °С |
-50..+60 |
|
Относительная влажность при температуре 25С |
до 80% |
|
Габаритные размеры, мм |
(90 х 77,5)+/-1 |
|
Масса, кг, не более |
0.35 |
Подходит для антенн с F/D от 0.3 до 0.5
Продукт разработан и произведен в России
