Блок коммутации L-диапазона ТИШЖ.468342.105-01
- Количество каналов:
- 2
- Тип коммутации:
- радиочастотный
- Диапазон частот:
- L
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- диапазон частот 800…2300 МГц
- коммутация 1 на 4
- количество трактов - 2
- электропитание LNB 12…24 В пост тока до 1 А
- интерфейс M&C RS-485/Ethernet
Назначение
Блок коммутации L-диапазона ТИШЖ.468342.105-01 предназначен для коммутации приемного и передающего оборудования (LNB и BUC) в приемных и передающих трактах L-диапазона земных станций спутниковой связи (ЗС).
Обеспечивает:
- подачу напряжения питания на малошумящие конверторы (LNB) в тракте приема по командам от встроенного контроллера
- коммутацию и суммирование сигналов приемного и передающего трактов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|---|---|
|
Частота входного сигнала RF, МГц |
800-2300 |
|
Вносимые потери в тракте приема, дБ, не более |
1.5 |
|
Вносимые потери в тракте передачи, дБ, не более |
1.0 |
|
Неравномерность АЧХ, дБ |
+/-1.5 |
| КСВН входа/выхода передающего тракта, не более |
1.25 |
| КСВН входа/выхода приемного тракта, не более |
1.5 |
| Развязка между входами в одном тракте. дБ, не менее |
43 |
| Напряжение питания ПРМ Вход 1, В |
13 |
| Напряжение питания ПРМ Вход 2, В |
21 |
| Максимальный ток потребления ПРМ, А |
1.0 |
| Тип РЧ соединителей |
N(f) |
|
Волновое сопротивление, Ом |
50 |
| Режимы управления |
местный/дистанционный |
| Интерфейс дистанционного M&C |
RS-485/Ethernet |
| Электропитание от сети переменного тока (50+/-1) Гц, В |
88...264 |
| Потребляемая мощность, Вт, не более |
50 |
| Рабочая температура, °С |
+5...+40 |
|
Температура хранения, °С |
-50 .. +60 |
| Габаритные размеры |
19" 1U |
|
Масса, кг, не более |
7.0 |
Блок коммутации L-диапазона ТИШЖ.468342.105-01 Паспорт
Блок коммутации L-диапазона ТИШЖ.468342.105-01 Руководство по эксплуатации

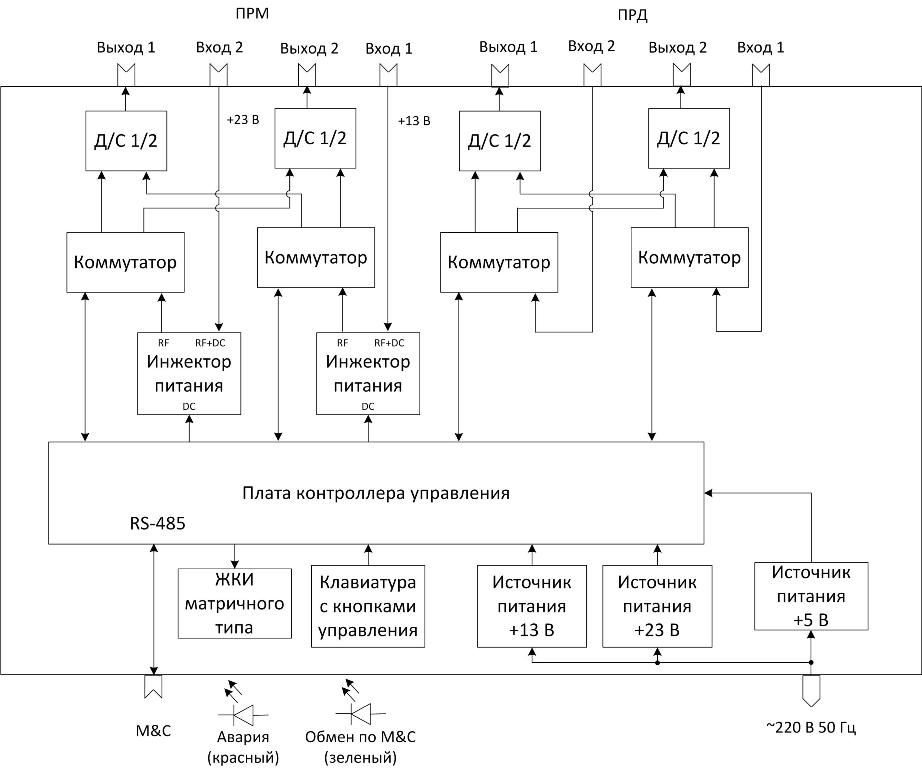

Структурная схема блока коммутации L-диапазона ТИШЖ.468342.105-01
 |
