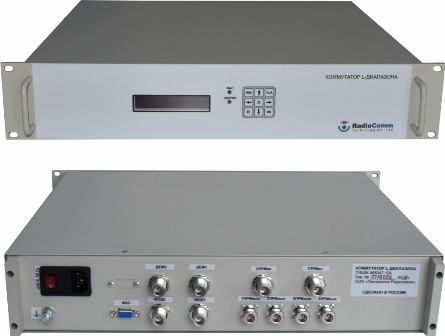

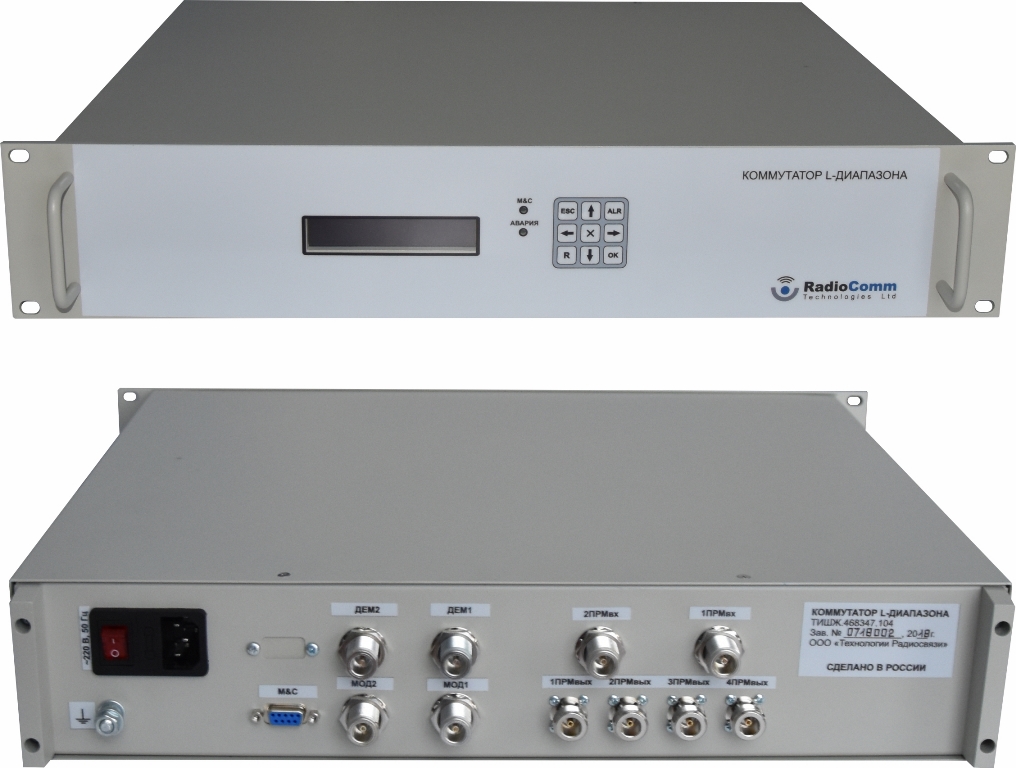

Коммутатор L-диапазона ТИШЖ.468347.104
- Количество каналов:
- 4
- Тип коммутации:
- радиочастотный
- Диапазон частот:
- L
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- диапазон частот 1000…2000 МГц
- входов 4
- выходов 6
- интерфейс M&C RS-485
Коммутатор L-диапазона ТИШЖ.468347.104 предназначен для коммутации сигналов L-диапазона с одного из входов коммутатора на соответствующие выходы.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
|
Диапазон рабочих частот, МГц |
1000...2000 |
|
Количество входов |
4 |
|
Количество выходов |
6 |
|
Коэффициент передачи между скоммутированными входами и выходами, дБ |
-8 |
| Неравномерность АЧХ, дБ, не более |
+/-1.5 |
| Развязка между выходами, дБ, не менее |
22 |
| КСВН по входу, не более |
1.6 |
| КСВН по выходу, не более |
1.3 |
| Тип РЧ соединителей |
N(f) |
|
Входное сопротивление, Ом |
50 |
| Режимы управления |
местный/дистанционный |
| Интерфейс дистанционного контроля и управления |
RS-485, Ethernet* |
| Электропитание от сети переменного тока 50 Гц, В |
88...264 |
| Потребляемая мощность, Вт, не более |
25 |
| Рабочая температура, °С |
+5...+40 |
|
Температура хранения, °С |
-50 .. +85 |
| Габаритные размеры, мм |
19" 2U |
|
Масса, кг, не более |
7.0 |
Примечания.
Тип интерфейса дистанционного контроля и управления указывается при заказе.
Тип РЧ соединителей может меняться по согласованию с заказчиком.

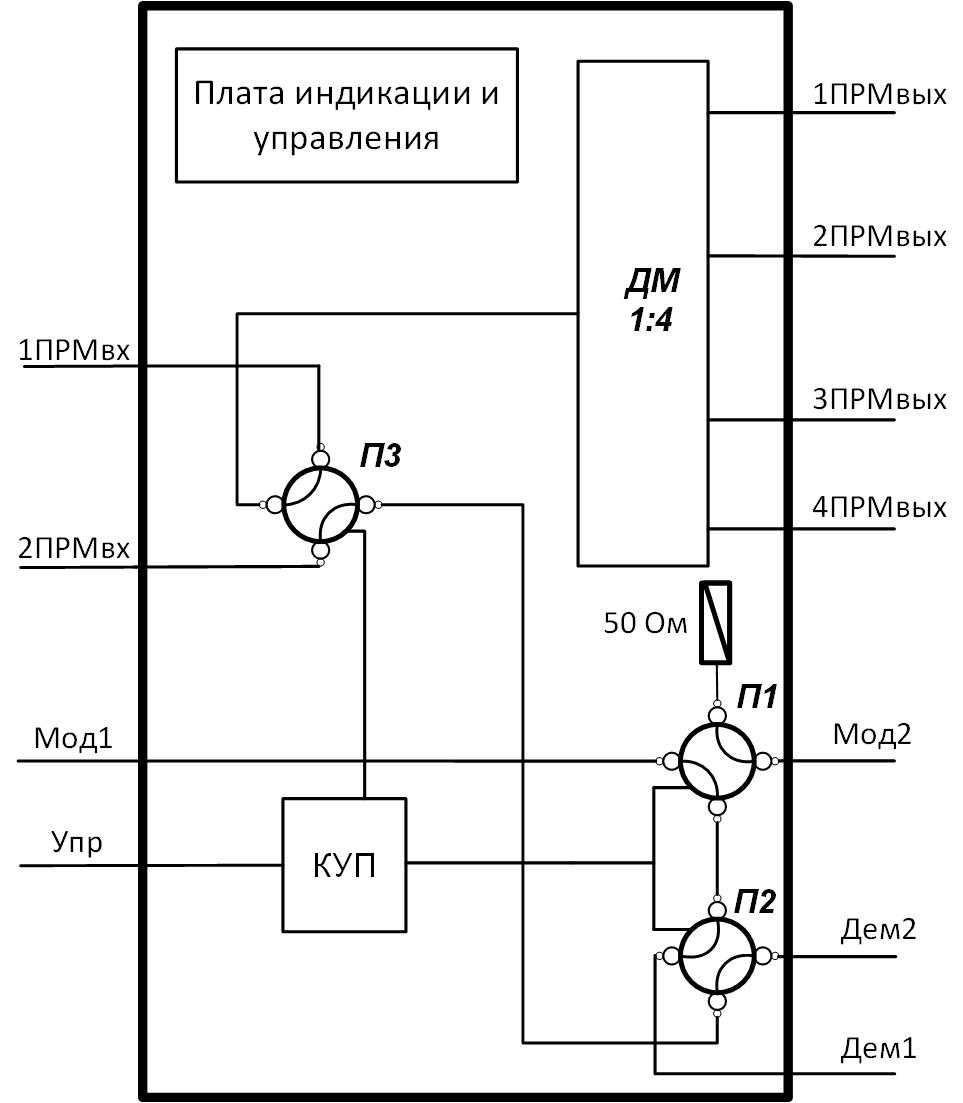

Функциональная схема Коммутатора L-диапазона ТИШЖ.468347.104
Продукт разработан и произведен в России
