Коммутатор L-диапазона +10 МГц ТИШЖ.468342.109
- Количество каналов:
- 2
- Тип коммутации:
- радиочастотный
- Диапазон частот:
- L, 10 МГц
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- диапазон частот 800…2300 МГц
- выходной сигнал RF+10 МГц
- опорный генератор 10 МГц встроенный или наружный
- интерфейс M&C RS-485/Ethernet
Назначение
Коммутатор L-диапазона +10 МГц ТИШЖ.468342.109 предназначен для коммутации приемного и передающего оборудования (LNB и BUC) в тракте L-диапазона земных станций спутниковой связи (ЗС) при управлении с передней панели в ручном режиме, а также подачи опорного сигнала 10 МГц от внутреннего или внешнего опорного генератора.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
|
Частота входного сигнала RF, МГц |
800-2300 |
|
Частота выходного сигнала RF, МГц |
RF+10 МГц |
|
Коэффициент передачи на частоте 10 МГц, дБ, не менее |
-0.2 |
|
Коэффициент передачи на частоте L-диапазона (RF) при включенном внутреннем ОГ 10 МГц, дБ, не менее |
-5.8 |
|
Коэффициент передачи на частоте L-диапазона (RF) при выключенном внутреннем ОГ 10 МГц, дБ, не менее |
-2.5 |
| Тип сигнала ОГ |
немодулированная |
| КСВН выхода, не более |
1.5 |
| КСВН входов, не более |
2.0 |
| Фазовые шумы встроенного ОГ, дБн/Гц, не более: | |
| - при отстройке 1 Гц |
-95 |
| - при отстройке 10 Гц |
-130 |
| - при отстройке 100 Гц |
-150 |
| - при отстройке 1 кГц |
-155 |
| Выходной уровень сигнала ОГ 10 МГц, дБм, не менее |
0 |
| Гармоники встроенного ОГ, дБн, не более |
-40 |
| Тип РЧ соединителей |
N(f) |
|
Волновое сопротивление, Ом |
50 |
| Режимы управления |
местный |
| Электропитание от сети переменного тока (50+/-1) Гц, В |
88...264 |
| Потребляемая мощность, Вт, не более |
50 |
| Рабочая температура, °С |
+5...+40 |
|
Температура хранения, °С |
-50 .. +70 |
| Габаритные размеры |
19" 1U |
|
Масса, кг, не более |
5.0 |
Спецификация Коммутатор L-диапазона +10 МГц ТИШЖ.468342.109
Коммутатор L-band 10 МГц ТИШЖ.468342.109 Паспорт (788.82 кб)

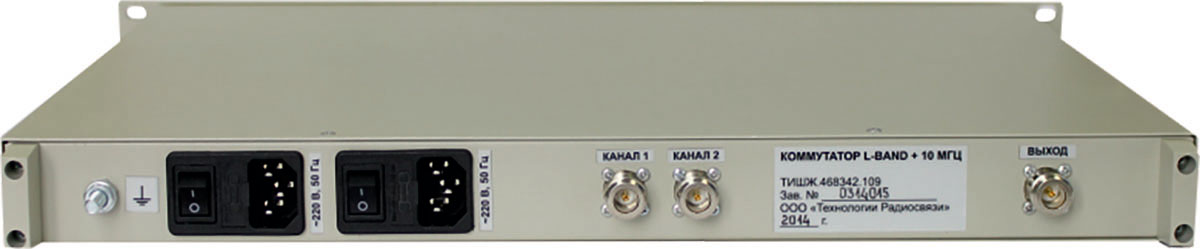

Внешний вид коммутатора L-диапазона +10 МГц ТИШЖ.468342.109
 |
Продукт разработан и произведен в России
