Коммутатор 1х4 70 МГц ТИШЖ.468342.106
- Количество каналов:
- 4
- Тип коммутации:
- радиочастотный
- Диапазон частот:
- 70 МГц
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- диапазон частот 50…180 МГц
- коммутация 1 на 4
- интерфейс M&C RS-485/Ethernet
Назначение
Коммутатор 1х4 70 МГц ТИШЖ.468342.106 предназначен для использования в составе систем наведения антенн (СНА) и комплексов технических средств приемо-передающей аппаратуры с целью обеспечения коммутации сигнала 70 МГц с входа изделия на любой из четырех выходов.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
|
Диапазон рабочих частот, МГц |
50-180 |
|
Коэффициент передачи, дБ, не менее |
-1.5 |
| Неравномерность АЧХ, дБ |
+/-1.5 |
| КСВН по входу, не более |
1.6 |
| КСВН по выходу, не более |
1.2 |
| Развязка между входами, дБ, не менее |
50 (мин) / 53 (тип) |
| Развяка между не подключенным входом и выходом, дБ, не менее |
65 (мин) / 70 (тип) |
| Тип РЧ соединителей |
BNC(f) |
|
Волновое сопротивление, Ом |
50 |
| Режимы управления |
местный/дистанционный |
| Интерфейс дистанционного контроля и управления |
RS-485, Ethernet* |
| Электропитание от сети переменного тока 50 Гц, В |
88...264 |
| Потребляемая мощность, Вт |
10 |
| Рабочая температура, °С |
+5...+40 |
|
Температура хранения, °С |
-40 .. +70 |
| Габаритные размеры, мм |
19" 1U |
|
Масса, кг, не более |
5.0 |
Примечания. Тип интерфейса дистанционного контроля и управления указывается при заказе.
Спецификация Коммутатор 1х4 70 МГц ТИШЖ.468342.106
Коммутатор 1_4 70 МГц ТИШЖ.468342.106 Руководство по эксплуатации (1016.09 кб)
Коммутатор 1_4 70 МГц ТИШЖ.468342.106 Паспорт (469.57 кб)

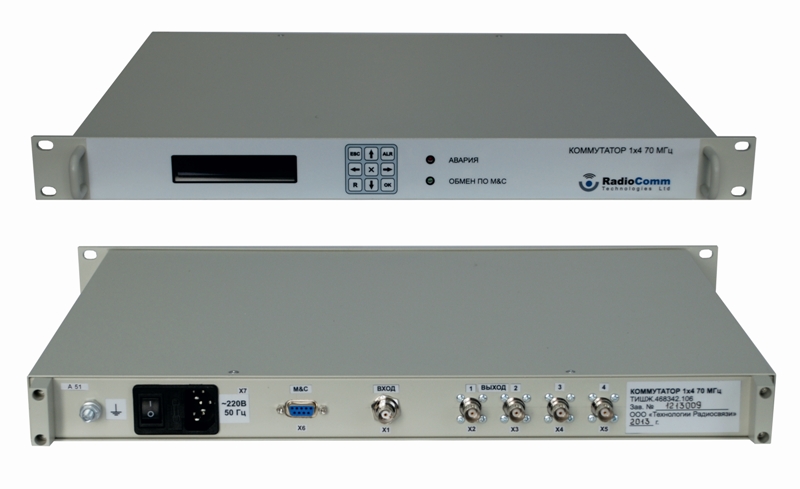

Внешний вид коммутатора 1х4 70 МГц ТИШЖ.468342.106
 |
Продукт разработан и произведен в России
