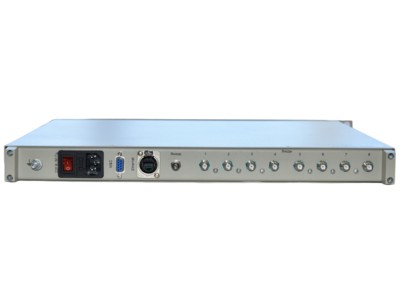

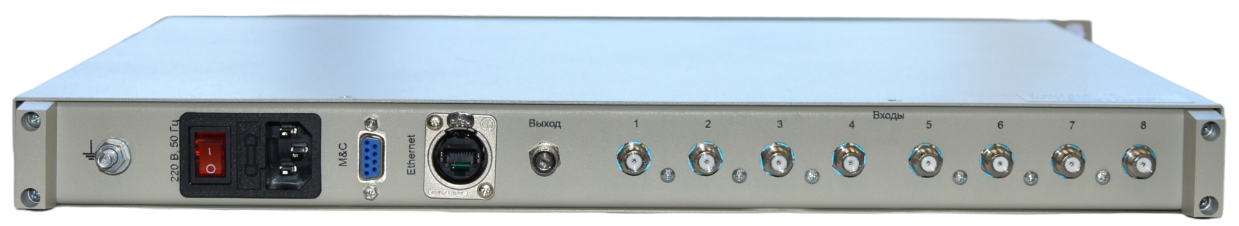

СВЧ коммутатор 8х1 ТИШЖ.468342.111, -01, -02
- Количество каналов:
- 8
- Тип коммутации:
- радиочастотный
- Диапазон частот:
- S, UHF, 70 МГц, L
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- диапазон частот 30…2150 МГц
- коммутация 1 на 8
- интерфейс M&C RS-485/Ethernet
СВЧ коммутатор 8х1 ТИШЖ.468342.111, -01, -02 предназначен для коммутации одного из 8-ми входных сигналов на один выход и используется для работы в составе земных станций спутниковой связи различного назначения в диапазоне промежуточных частот 30-2150 МГц (L-диапазон и 70/140 МГц).
Модель ТИШЖ.468342.111 - N соединители, M&C RS-485.
Модель ТИШЖ.468342.111-01 - N соединители, M&C Ethernet
Модель ТИШЖ.468342.111-02 - F соединители, M&C RS-485 и Ehternet.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
|
Диапазон рабочих частот, МГц |
30...2150 |
|
Коэффициент передачи, дБ |
-2.5 |
| Неравномерность АЧХ, дБ, не более |
+/-2 |
| КСВН входа, не более |
2.0 |
| КСВН выхода, не более |
2.0 |
| Развязка между входами, дБ, не менее |
40 |
| Развяка между неиспользуемымм входом и выходом, дБ, не менее |
22 |
| Тип РЧ соединителей |
N(f) или F(f) |
| Режимы управления |
местный/дистанционный |
| Интерфейс дистанционного контроля и управления |
RS-485, Ethernet |
| Электропитание от сети переменного тока 50 Гц, В |
220 |
| Потребляемая мощность, Вт, не более |
50 |
| Рабочая температура, °С |
+5...+40 |
|
Температура хранения, °С |
-50 .. +85 |
| Габаритные размеры, мм |
19" 1U |
|
Масса, кг, не более |
4.8 |
Примечания. Тип интерфейса дистанционного контроля и управления указывается при заказе.
Продукт разработан и произведен в России
