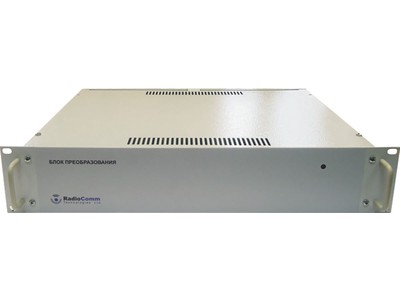

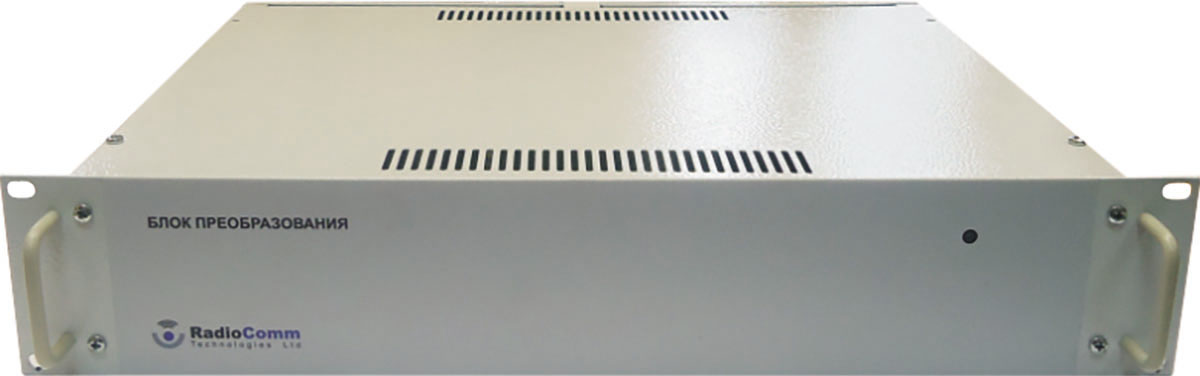

Преобразователь частоты С/L одноканальный ТИШЖ.468157.007
- Тип разъемов:
- N
- Количество каналов:
- 1
- Диапазон частот:
- L, C
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- диапазон частот 3.4…4.2 ГГц / 950…1750 МГц
- стабильность частоты +/-25 кГц
- коэффициент усиления 20…23 дБ
Назначение
Блок преобразования (БПР) ТИШЖ.468157.007 предназначен для преобразования сигналов С- диапазона (от 3,4 до 4,2 ГГц) в сигналы L-диапазона (от 0,95 до 1,75 ГГц).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
|
Диапазон входных частот, МГц |
3400-4200 |
|
Диапазон выходных частот, МГц |
950-1750 |
| Стабильность частоты внутреннего ОГ, кГц | +/-5 |
| КСВН выхода, не более | 1.8 |
| Коэффициент усиления, дБ, не менее | 21 |
| Точка компрессии 1 дБ, дБм, не менее | 5 |
|
Неравномерность в рабочей плосе частот, дБ, не более |
5 |
|
Сеть переменного тока 50 Гц, В |
88...264 |
|
Потребляемая мощность, Вт, не более |
20 |
|
Рабочая температура, °С |
+5...+45 |
|
Температура хранения, °С |
-40...+80 |
|
Относительная влажность при температуре +25°С, %, не более |
80 |
|
Габаритные размеры, мм |
482x360x88 (19" 2U) |
|
Масса, кг |
5,0 |

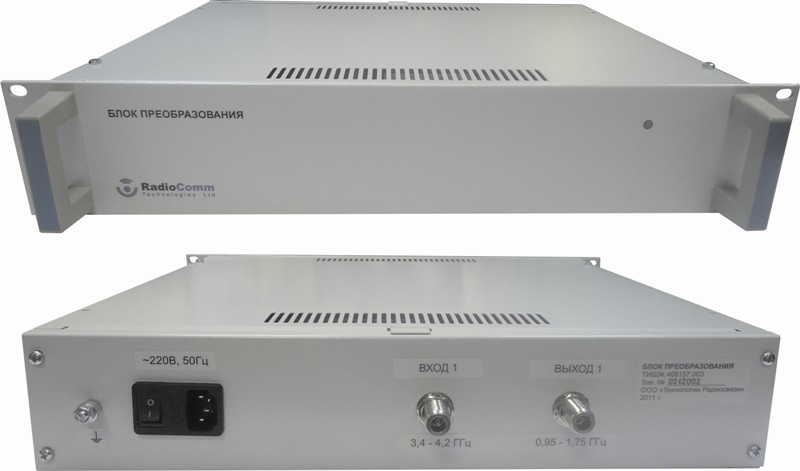

Внешний вид преобразователя частоты C/L
 |
