Преобразователь частоты С/L 4-х канальный ТИШЖ.468157.008

Тип разъемов:
N
Количество каналов:
4
Диапазон частот:
C, L
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • число каналов - 4
  • диапазон частот 3.4…4.2 ГГц / 950…1750 МГц
  • стабильность частоты +/-25 кГц
  • коэффициент усиления 20…23 дБ

Назначение

Блок преобразования (БПР) четырехканальный ТИШЖ.468157.008 предназначен для преобразования сигналов С-диапазона (от 3,4 до 4,2 ГГц) в сигналы L-диапазона (от 0,95 до 1,75 ГГц) по четырем приемным трактам одновременно.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Диапазон входных частот, МГц

3400-4200

Диапазон выходных частот, МГц

 950-1750
Частота внутреннего ОГ, МГц  5150
Количество трактов пребразования 4
Стабильность частоты внутреннего ОГ, кГц +/-25
КСВН по выходу каждго тракта, не более  2.0
Коэффициент усиления по каждому тракту, дБ. не менее 35
Точка компрессии 1 дБ, дБм, не менее 5

Нестабильность коэффициента усиления в рабочем диапазоне температур, дБ, не более

+/-2.5

Сеть переменного тока 50 Гц, В

88...264

Потребляемая мощность, Вт, не более

40

Рабочая температура, °С

+5...+45

Температура хранения, °С

-40...+80

Относительная влажность при температуре +25°С, %, не более

80

Габаритные размеры, мм

482x360x88 (19" 2U)

Масса, кг

8,5

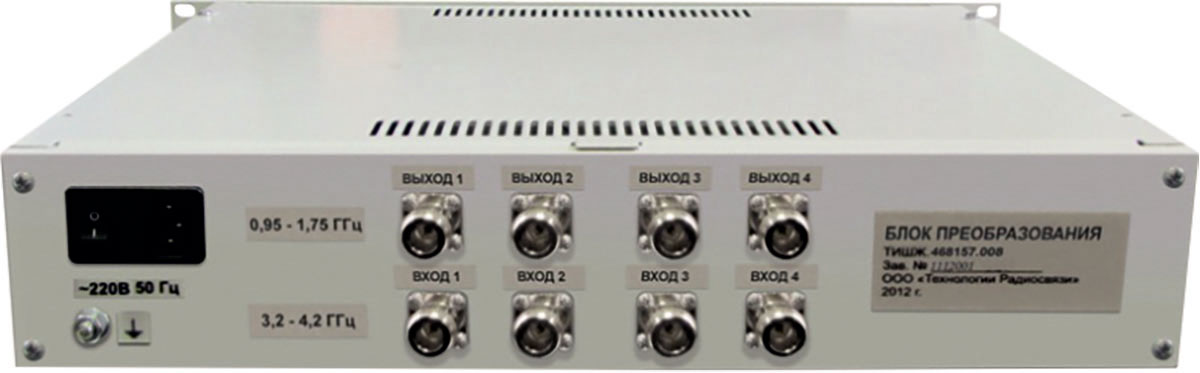

Внешний вид преобразователя частоты C/L четырехканального

фото 1
фото 2
Продукт разработан и произведен в России
