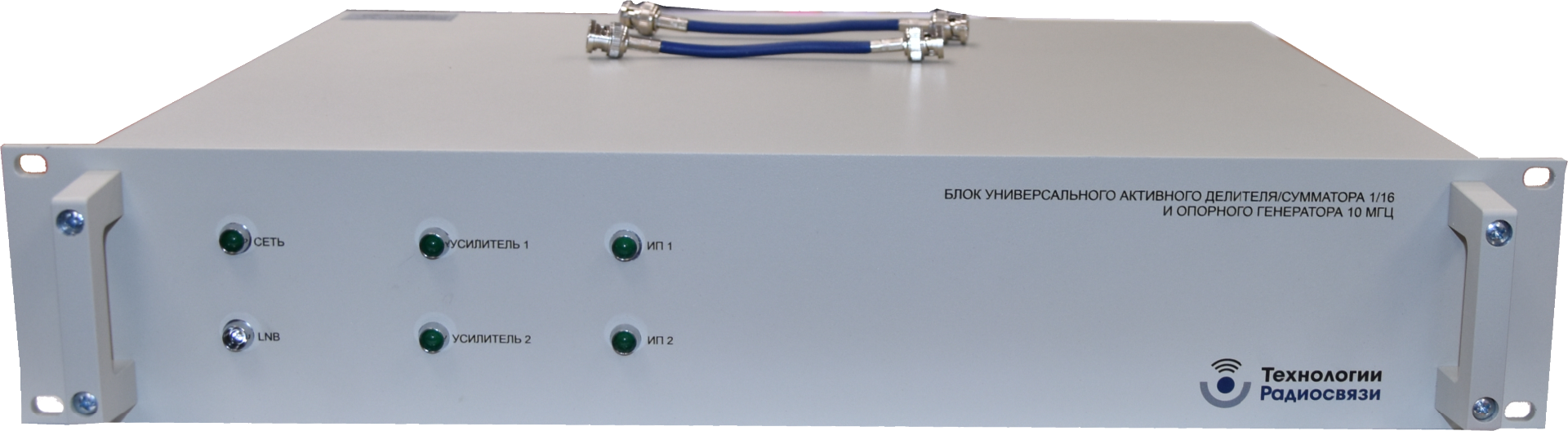

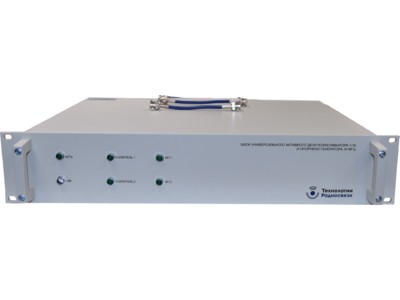

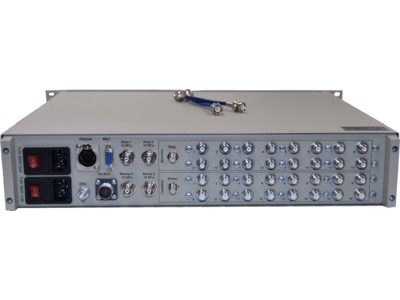

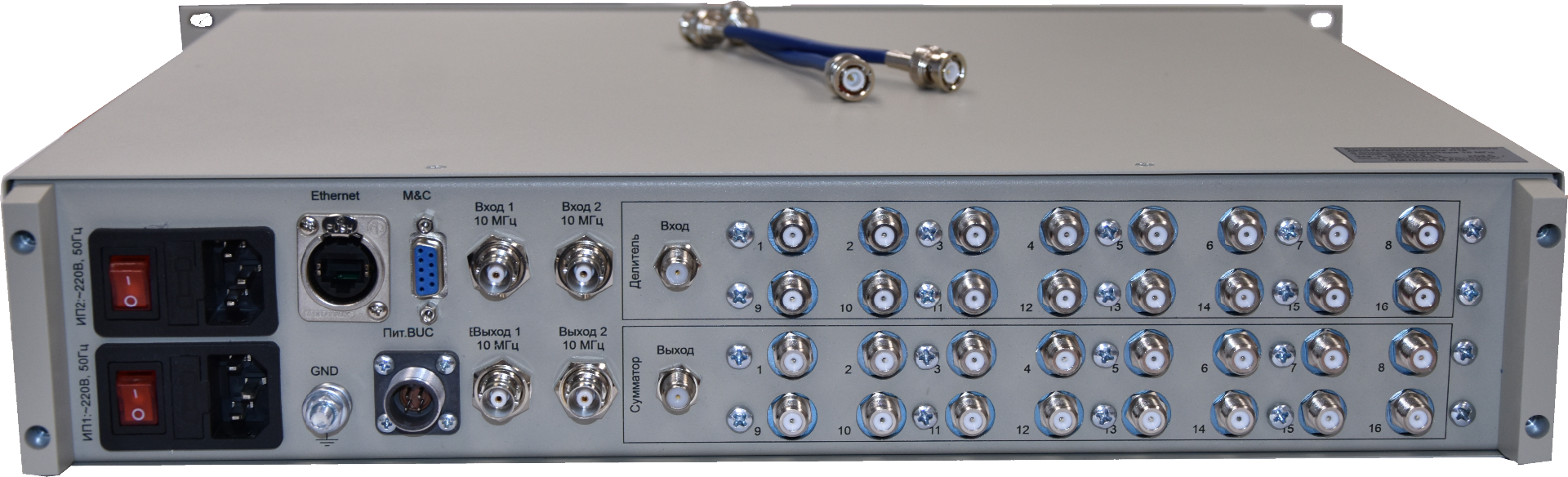

Блок универсального активного Д/С 1/16 и опорного генератора 10 МГц ТИШЖ.468523.041
- Тип активности:
- активный
- Количество входов/выходов:
- 1/16
- Тип разъемов:
- F
- Диапазон частот:
- L
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- деление или суммирование сигналов 1/16
- коэффициент передачи 0 дБ
- расширенный L-диапазон 850-2150 МГц
- подача питания на LNB
Блок универсального активного Д/С 1/16 и опорного генератора 10 МГц ТИШЖ.468523.041 производства ООО «Технологии Радиосвязи» предназначен для деления или суммирования мощности сигналов промежуточных частот L?диапазона (850-2150) МГц с коэффициентом передачи 0 дБ (без потерь), а также подачи электропитания на LNB (МШУ) земной станции спутниковой связи подключаемое к его входу/выходу.

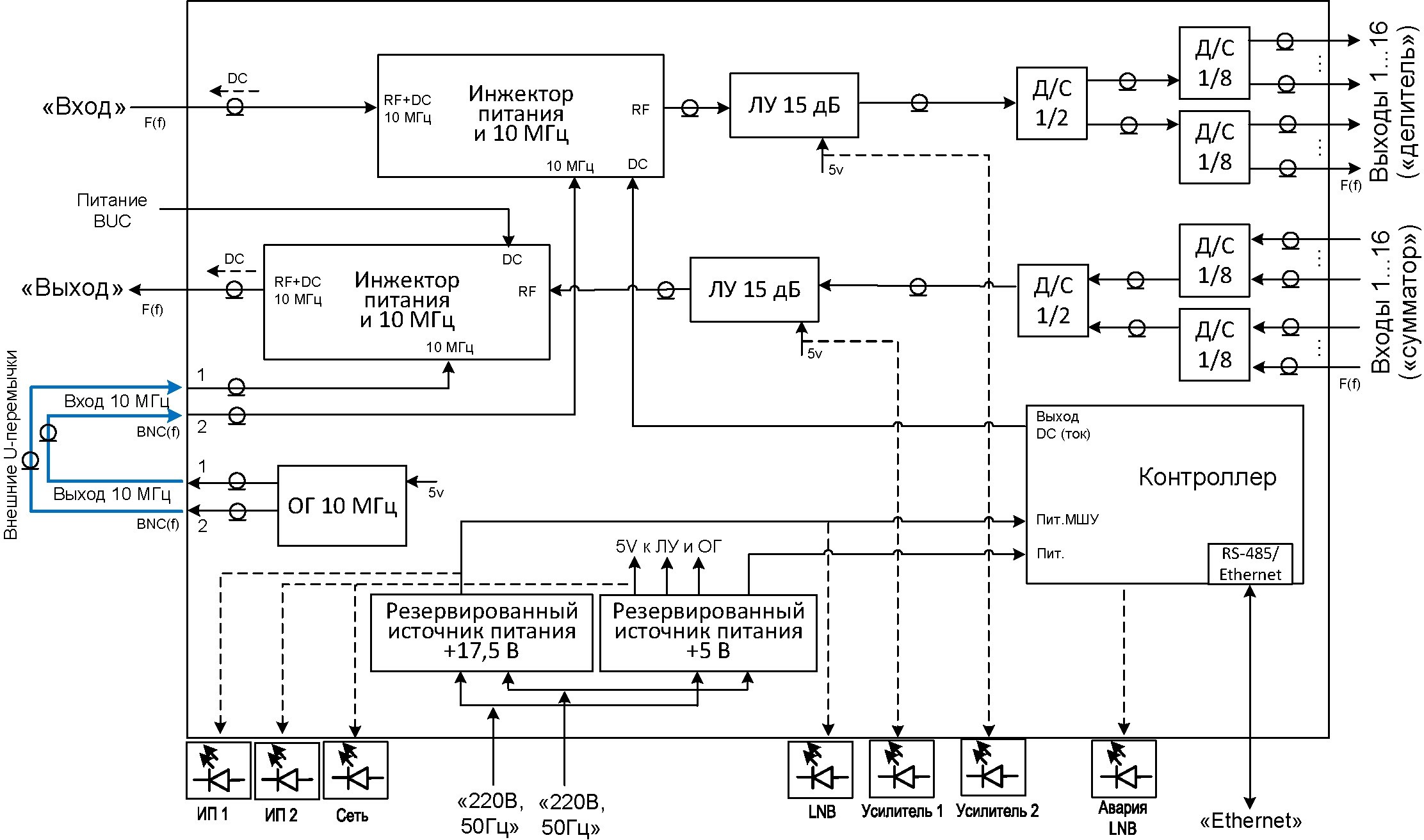

УАДС 1/16 и ОГ обеспечивает выполнение следующих функциональных задач:
- переключение подачи питания МШУ;
- инжектирование опорного сигнала 10 МГц (от внутреннего или внешнего источника) на одном из выходов делителя (сумматора) или на выходе делителя применяя U- перемычку
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
|
Диапазон рабочих частот, ГГц |
0.8-2.15 |
|
Коэффициент передачи со входа на любой из выходов, дБ, не менее |
0+/-3 |
|
Неравномерность АЧХ в рабочем диапазоне частот, дБ, не более |
+/-3 |
|
КСВН входа делителя/выхода сумматора |
1.8(макс.)/1.5 (тип.) |
|
КСВН выходов делителя/входов сумматора |
1.4(макс.)/1.2 (тип.) |
| Максимальная входная мощность в точке компрессии 1 дБ, дБм | 3+/-3 |
| Развязка между выходами, дБ | 20 (мин.)/27(тип) |
| Напаряжение питания МШУ, LNB, В | 17.5+/-10% |
| Ток потребления МШУ, не более, мА | 500 |
| Инжектирование 10 МГц на общий вход/выход | внешний или внутренний ОГ |
| Интерфейс дистанционного контроля и управления | |
| - разъем LAN | Ethernet |
| - разъем АВАРИЯ | сухие контакты |
| Тип соединителей |
F(f) |
|
Волновое сопротивление, Ом |
75 |
| Параметры встроенного опорного генератора 10 МГц |
|
| Тип сигнала | Синусоидальная немодулированная несущая |
| Частота выходного сигнала, МГц | 10 |
| Уровень сигнала, дБм | 4,5±1,5 |
| Стабильность частоты, не более | +/-1*10E--8 |
| Кратковременная стабильность частоты за сутки, не более | +/-5*10E--10 |
| Долговременная стабильность частоты за год, не более | +/-5*10E--8 |
| Фазовые шумы, дБ/Гц, не более: | |
| - при отстройке несущей 0,01 кГц | -115 |
| - при отстройке несущей 0,1 кГц | -140 |
| - при отстройке несущей 1,0 кГц | -150 |
| - при отстройке несущей 10,0 кГц | -155 |
| Тип соединителей | BNC(f) |
| Волновое сопротивление, Ом | 50 |
|
Рабочая температура, °С |
+5...+50 |
|
Температура хранения, °С |
-50...+60 |
| Напряжение питания от сети переменного тока 50 Гц, В |
180...240 |
| Электропитание |
резервированное по схеме 1:1 |
| Потребляемая мощноссть, Вт, не более |
50 |
|
Конструктивное исполнение |
19" 2U |
|
Масса, кг, не более |
13 |
* указывается при заказе
Комплектность поставки:
- универсальный активный делитель/сумматор 1/16 и ОГ ТИШЖ.468523.041 – 1 шт;
- паспорт ТИШЖ.468523.041 ПС - 1 шт;
- руководство по эксплуатации ТИШЖ.468523.041 РЭ – 1 шт.
- U-пермычка - 2 шт.
