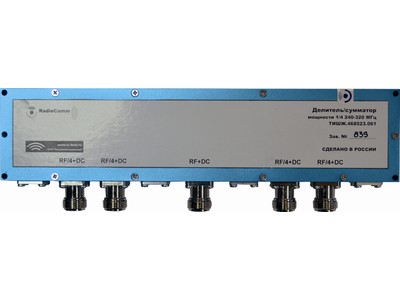

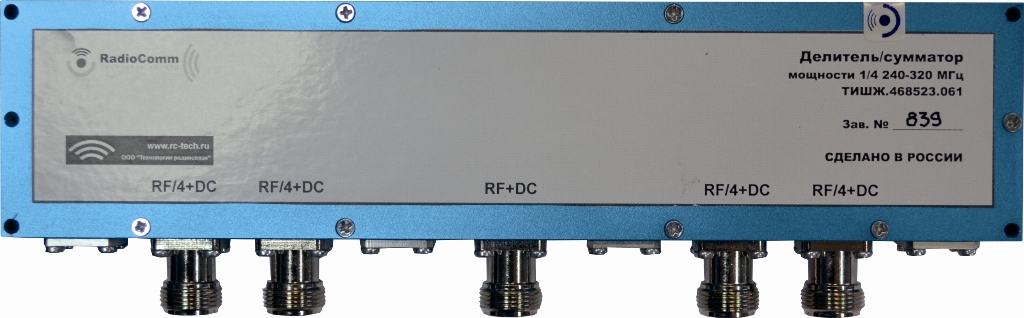

Делитель/сумматор 240-320 МГц 1/4 ТИШЖ.468523.061
- Тип активности:
- пасивный
- Количество входов/выходов:
- 1/4
- Тип разъемов:
- N
- Диапазон частот:
- 240-320 МГц
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- диапазон частот 240-320 МГц (UHF)
- соединители N
Назначение
Делитель/сумматор ТИШЖ.468523.061 обеспечивает работу в UHF диапазоне частот 240-320 МГц.
Используется для деления/суммирования сигналов 1/4 в приемных и передающих трактах земных станций спутниковой связи и телевидения и в других системах радиосвязи.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:
|
Параметр |
Значение |
|---|---|
|
Диапазон рабочих частот, МГц |
240-320 |
|
Волновое сопротивление, Ом |
50 |
|
КСВ входа |
1.3 (макс.) / 1.1 (тип.) |
|
КСВ выхода |
1.2 (макс.) / 1.1 (тип.) |
|
Вносимые потери, дБ |
0.9 (макс.) / 0.8 (тип.) |
|
Развязка между выходами, дБ |
20 (мин.) / 25 (тип) |
|
Неравномерность АЧХ в полосе 36 МГц, дБ |
0.5 (макс.) / 0.2 (тип) |
|
Неравномерность АЧХ в рабочем диапазоне частот, дБ |
1.0 (макс.) / 0.5 (тип) |
|
Рабочая температура, °С |
-40 .. +50 |
|
Температура хранения, °С |
-50 .. +60 |
|
Тип соединителей |
N-Female |
|
Габаритные размеры (без соединителей) ДxШxВ, мм |
250 х 58 х 22 |
|
Масса, кг |
0,70 |
