Делитель/сумматор L-диапазона 1/8 N ТИШЖ.468523.017
- Тип активности:
- пасивный
- Количество входов/выходов:
- 1/8
- Тип разъемов:
- N
- Диапазон частот:
- L
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- расширенный L-диапазон 800-2300 МГц
- соединители N
- пропуск электропитания LNB и BUC до 50 В 4 А
- пропуск сигнала опорной частоты 10 МГц
Делитель/сумматор ТИШЖ.468523.017 обеспечивает работу в расширенном L-диапазоне (800-2300 МГц).
Используется для деления/суммирования сигналов 1/8 в приемных и передающих трактах земных станций спутниковой связи и телевидения и в других системах радиосвязи.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
|
Диапазон рабочих частот, ГГц |
0.8-2.3 |
| Тип соединителя ВХОД/ВЫХОД |
N(f)/SMA(f)* |
|
Волновое сопротивление, Ом |
50 |
|
КСВ входа/выхода, не более |
1.8/1.8 |
|
Вносимые потери, дБ, не более |
2.0 |
|
Затухание на частоте 10 МГц, дБ, не более |
1.5 |
|
Развязка между выходами, дБ |
23 (мин.)/28(тип) |
|
Неравномерность АЧХ в диапазоне частот, дБ, не более |
1.5 |
|
Неравномерность АЧХ в полосе 36 МГц, дБ, не более |
0.7 |
|
Гальваническая развязка по выходам |
1, 3, 4, 5, 6, 7, 8 |
| Напряжение постоянного тока, В, не более |
50 |
| Максимальный постоянный ток, А |
4 |
|
Рабочая температура, °С |
-40 .. +50 |
|
Температура хранения, °С |
-50 .. +85 |
|
Габаритные размеры без соединителей (ДxШxВ), мм |
(250 х 58 х 22) ±1 |
|
Масса, кг, не более |
0,6 |

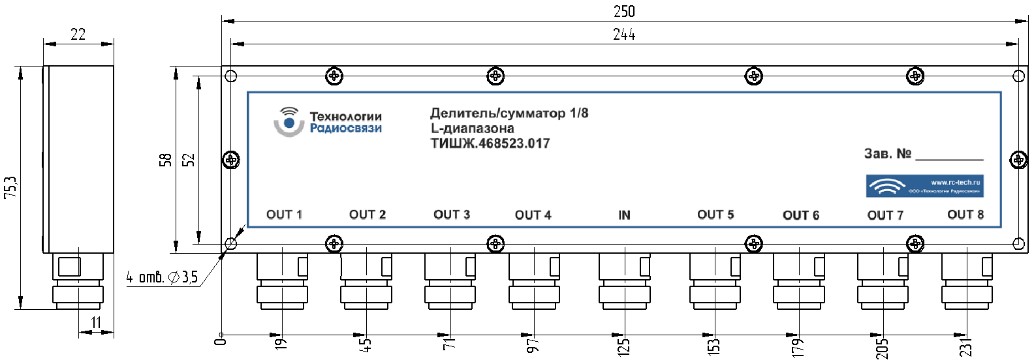

Делитель/сумматор L-диапазона 1/8 N ТИШЖ.468523.017 Габаритный чертеж
Продукт разработан и произведен в России
