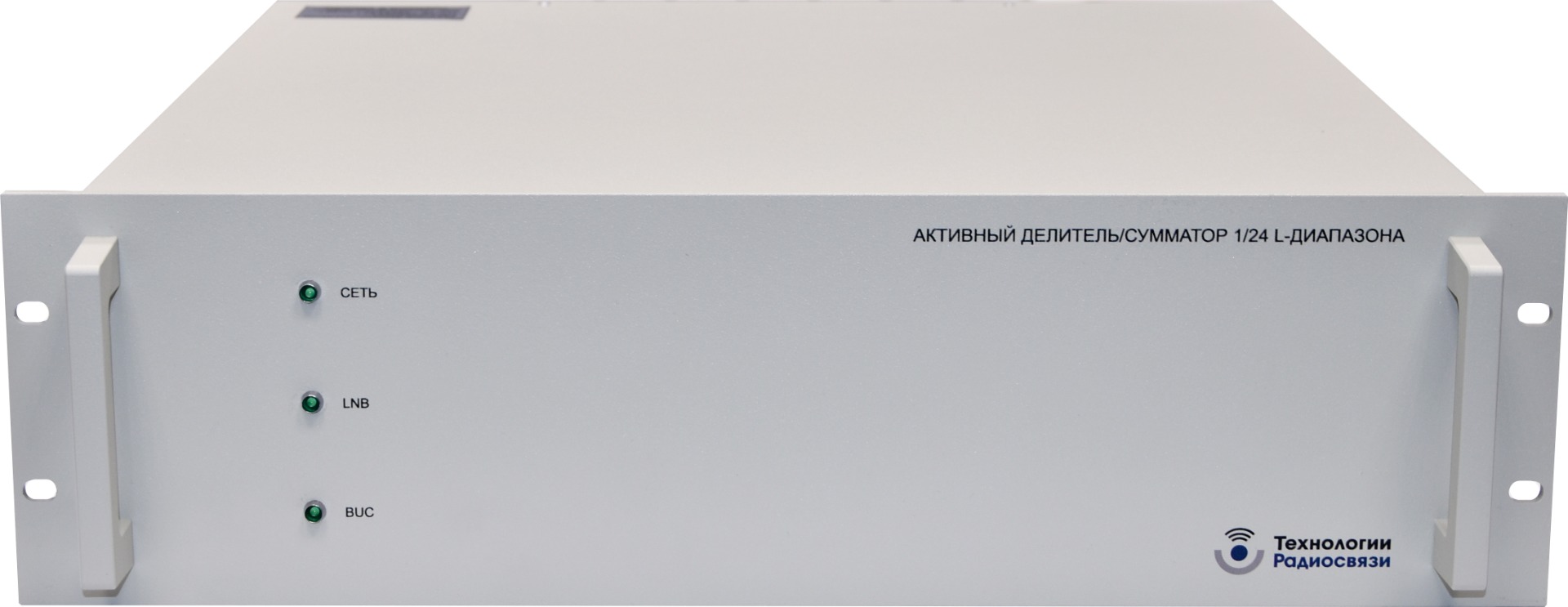

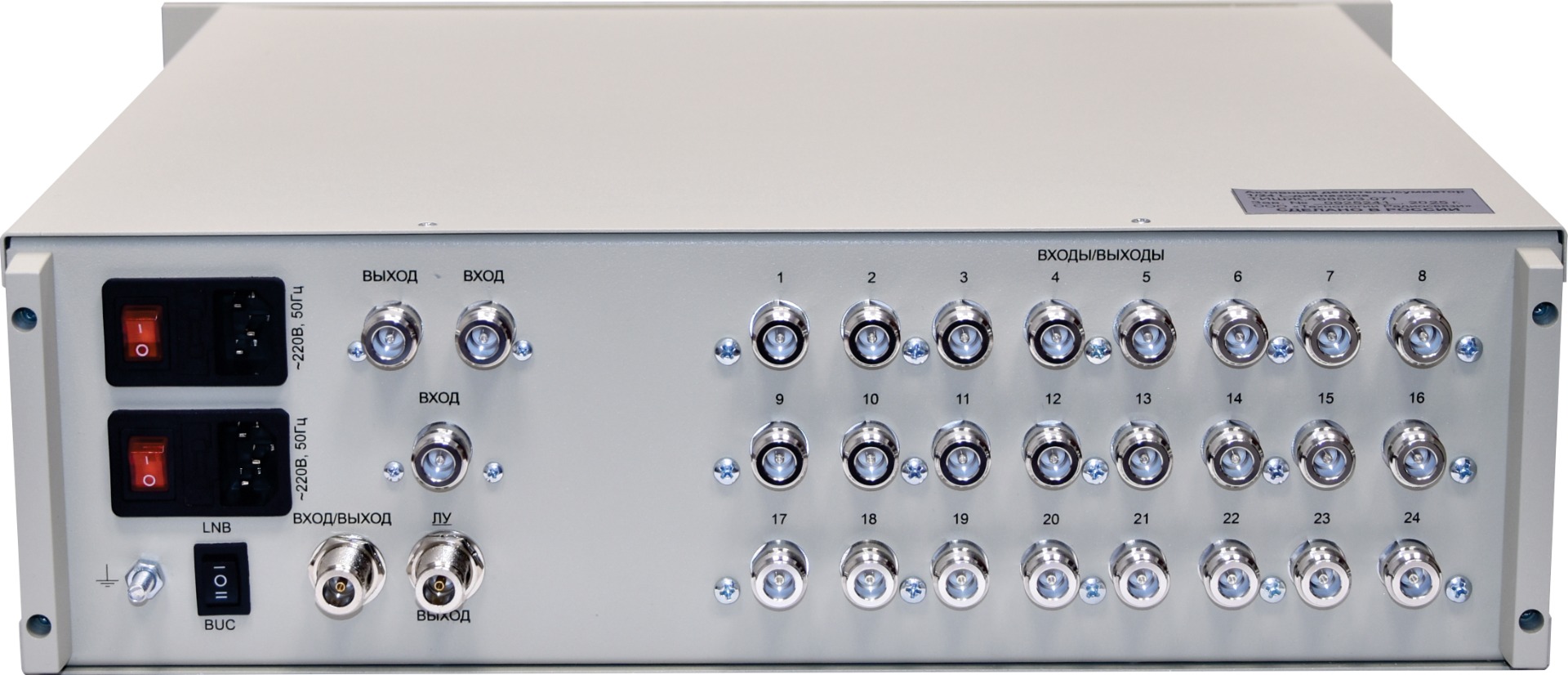

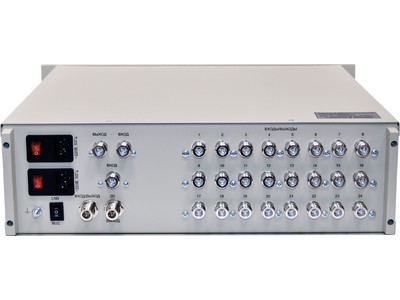

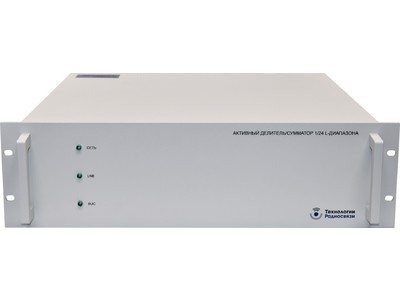

Активный делитель/сумматор L-диапазона 1/24 ТИШЖ.468523.071
- Тип активности:
- активный
- Количество входов/выходов:
- 1/24
- Тип разъемов:
- N
- Диапазон частот:
- L
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- деление или суммирование сигналов 1/24
- коэффициент передачи 0 дБ
- расширенный L-диапазон 800-2300 МГц
- резервированный источник питания
Назначение
АДС-L ТИШЖ.468523.071 производства ООО «Технологии Радиосвязи» предназначен для деления или суммирования мощности сигналов промежуточных частот L-диапазона (800-2000) МГц с коэффициентом передачи от минус 2 до 12 дБ, а также подачи электропитания на LNB/BUC земной станции спутниковой связи.
АДС L может использоваться потребителем по своему усмотрению и как активный/пассивный делитель и как пассивный сумматор.
В качестве делителя блок может быть использован в следующих конфигурациях:
- пассивный делитель;
- пассивный делитель с подачей электропитания на LNB;
- пассивный делитель с подачей электропитания на LNB и 10 МГц;
- активный делитель;
- активный делитель с подачей электропитания на LNB;
- активный делитель с подачей электропитания на LNB и 10 МГц
Пассивный делитель имеет коэффициент передачи около минус 15 дБ.
Активный делитель имеет коэффициент передачи от минус 2 до 12 дБ. Для подключения встроенного усилителя устанавливается внешняя U?перемычка.
В качестве сумматора блок может быть использован в следующих конфигурациях:
- пассивный сумматор;
- пассивный сумматор с подачей электропитания (по 2 выходу) на BUC;
- пассивный сумматор с подачей электропитания и 10 МГц (по 2 выходу) на BUC
Пассивный сумматор имеет коэффициент передачи около минус 15 дБ.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
|
Диапазон рабочих частот, ГГц |
0.8-2.0 |
| Тип соединителей |
N(f) |
|
Волновое сопротивление, Ом |
50 |
|
КСВН входа |
1.7(макс.)/1.5 (тип.) |
|
КСВН выхода |
1.25(макс.)/1.15(тип.) |
|
Коэффициент передачи со входа на любой из выходов, дБ, не менее |
0 |
| Максимальная входная мощность в точке компрессии 1 дБ, дБм |
-3 |
|
Развязка между выходами, дБ |
20 (мин.)/27(тип) |
|
Неравномерность АЧХ в рабочем диапазоне частот, дБ, не более |
3.0 |
| Гальваническая развязка по выходам |
все, кроме 2 |
| Электропитание LNB/BUC, разъем LNB, В |
+15...+24 * |
|
Рабочая температура, °С |
+5...+50 |
|
Температура хранения, °С |
-50...+60 |
| Напряжение питания от сети переменного тока 50 Гц, В |
180...240 |
| Потребляемая мощноссть, Вт, не более |
15 |
|
Конструктивное исполнение |
19" 3U |
|
Масса, кг, не более |
14 |
* указывается при заказе
Комплектность поставки:
- активный делитель/сумматор L-диапазона ТИШЖ.468523.071 – 1 шт;
- паспорт ТИШЖ.468523.071 ПС - 1 шт;
- руководство по эксплуатации ТИШЖ.468523.071 РЭ – 1 шт.
- U-пермычка - 2 шт.
Активный делитель/сумматор L-диапазона 1/24 ТИШЖ.468523.071 Паспорт
Активный делитель/сумматор L-диапазона 1/24 ТИШЖ.468523.071 Руководство по эксплуатации
Функциональная схема активного делителя/сумматора L-диапазона 1/24 ТИШЖ.468523.071
Продукт разработан и произведен в России
