Антенная система 1.8 м Ku-диапазона полноповоротная ТИШЖ.468331.120
- Диаметр, м:
- 1.8
- Тип рефлектора:
- парабола
- Система наведения:
- Автоматическая
- Диапазон частот:
- Ku
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- работы с КА на ГСО, ВЭО и НКО
- угол места 0…180°
- расширенный Ku-диапазон
- линейная поляризация
- офсетного типа
Назначение
Антенная система 1.8 м Ku-диапазона полноповоротная ТИШЖ.468331.120 предназначена для работы с космическими аппаратами, движущимся по различным орбитам (геостационарной, высокоэллиптической или круговым на различных высотах), приема и передачи сигналов в Ku-диапазоне.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
| Эквивалентный диаметр антенны, м |
1.8 |
| Диапазон рабочих частот, ГГц: | |
| - прием |
10.70-12.75 |
| - передача |
13.75-14.50 |
| Коэффициент усиления на Fср, дБ: | |
| - прием |
45.0 |
| - передача |
46.5 |
| Поляризация |
линейная V/H |
| Кроссполяризационная развязка, дБ, не менее | |
| - по оси ДН |
35 |
| - в диапазоне -1 дБ от оси ДН |
28 |
| КСВН, не более |
1.25 |
| Температура шума при угле места, К: | |
| - 10° |
43 |
| - 30° |
36 |
| - 50° |
32 |
| Ширина ДН (по уровню -3 дБ), °, ПРМ/ПРД |
0.87 / 0.74 |
| Проходящая мощность, Вт, не менее, порт ПРД |
1000 |
| Развязка ПРД/ПРМ, дБ, не менее |
85 |
| Интерфейс ПРМ/ПРД |
WR75 / WR75 |
| Диапазон угловых перемещений, °: | |
| - по азимуту |
+/-270 |
| - по углу места |
0...180 |
|
Угловая скорость перемещений, °/с: |
|
|
- по азимуту |
0.06...6 |
|
- по углу места |
0.06...6 |
|
Точность наведения, градусов, не более |
+/-0.1 |
|
Интерфейс управления |
RS-485/Ethernet |
| Электропитание от сети постоянного тока, В |
24 |
| Потребляемая мощность, Вт, не более |
100 |
|
Рабочая температура, °С |
-40...+50 |
|
Температура хранения, °С |
-50..+60 |
|
Относительная влажность при температуре 25С |
до 80% |
| Масса, кг, не более |
250 |
Спецификация Антенная система 1.8 м Ku-диапазона полноповоротная
Руководство по эксплуатации на ППК на базе 1.8 м Ku диапазона ТИШЖ.468331.120 РЭ

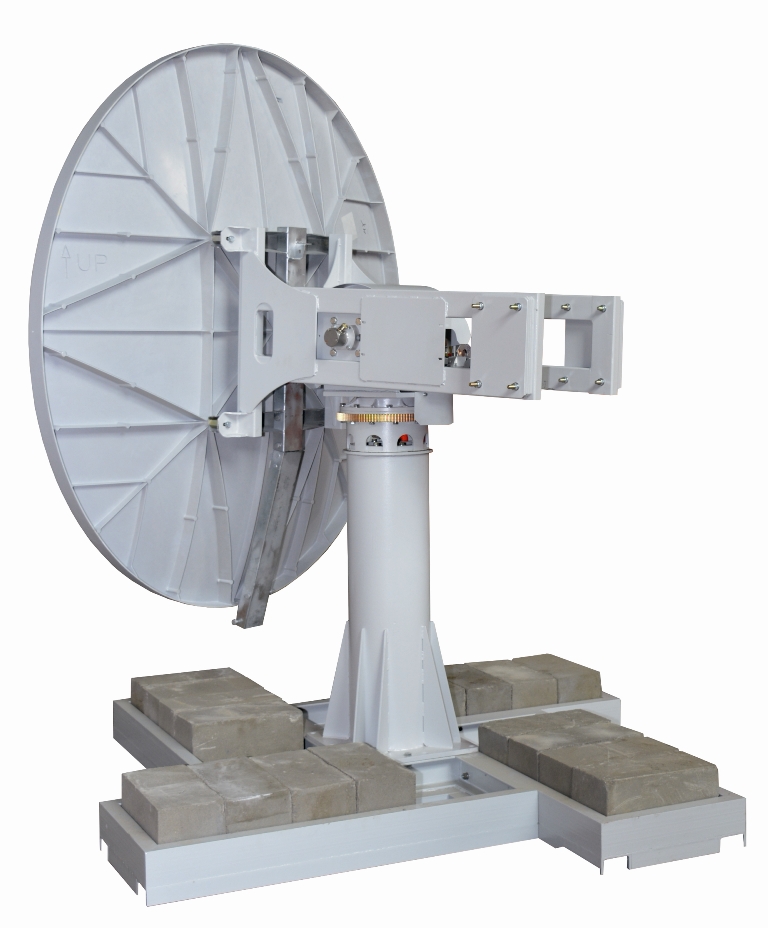

Внешний вид антенной системы 1.8 м Ku-диапазона полноповоротной
 |
 |
 |
 |
Продукт разработан и произведен в России
