Антенны для связи в движении Satcom-On-The-Move (SOTM)
Антенна SOTM 0.6 м Кu-диапазона ТИШЖ.464665.001
- Диаметр, м:
- 0.6
- Тип рефлектора:
- парабола
- Система наведения:
- Автоматическая
- Диапазон частот:
- Ku
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- параболический углепластиковый рефлектор
- автоматическое наведение и автосопровождение КА
- линейная поляризация с автоматической подстройкой
- угол места 0°…90°
- азимут N*360°
Назначение
Антенна Satcom-On-The-Move (SOTM) 0.6 м Кu-диапазона ТИШЖ.464665.001 предназначена для обеспечения высокоскоростных каналов связи в движении. Может широко использоваться на любых транспортных средствах - автомобилях, ж/д, морских и речных судах, самолетах (специальное исполнение), спецтехнике.
Обеспечивает точное наведение и автосопровождение спутников с использованием встроенной системы автосопровождения.
Основные особенности:
- Высокие радиотехнические параметры
- Углепластиковая антенна обеспечивает минимальный вес
- Первоначальный поиск и наведения на спутник за время менее 3 минут
- Менее 1 секунды время повторного захвата спутника
- Автоматическая подстройка поляризации
- Поставка в комплекте с радиочастотным оборудованием
Состав системы наведения:
- Контроллер управления антенной (КУА) ТИШЖ.468383.122
- Приемник сигнала наведения ТИШЖ.464349.111
- Безинерционная навигационная система (БИНС-А) ТИШЖ.468266.109
- Блок управления антенной БУА-Т ТИШЖ.468383.012
- Датчики углового положения AZ, EL, Pol
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
|
Апертура антенны, м |
0.6 |
|
Диапазон рабочих частот, ГГц: |
|
| - прием |
10.70-12.75 |
| - передача |
13.75-14.50 |
|
Коэффициент усиления на Fсрд, дБ: |
|
| - прием |
35.0 |
| - передача |
36.5 |
| Поляризация |
линейная V/H |
| Развязка ПРД-ПРМ, дБ, не менее |
85 |
| Диапазон перемещений, градусов: |
|
| - по азимуту |
N*360 |
| - по углу места |
0...90 |
| - по поляризации |
+/-95 |
|
Максимальная угловая скорость, °/с: |
|
|
- по азимуту |
80 |
|
- по углу места |
80 |
|
Максимальные угловые ускорения, °/с2: |
|
|
- по азимуту |
400 |
| - по углу места |
400 |
|
Точность наведения, не более |
0.1 ширины ДН |
|
Интерфейс ПРМ/ПРД |
N(f)/WR75 |
| Электропитание от сети переменного тока 50 Гц, В |
88...264 |
| Потребляемая мощность, Вт, не более |
300 |
|
Рабочая температура, °С |
-40...+60 |
|
Температура хранения, °С |
-50..+70 |
|
Относительная влажность при температуре 25С |
до 100% |
| Масса, кг,не более |
30 |
Спецификация Антенна SOTM 0.6 м Кu-диапазона ТИШЖ.468331.109
Габаритный чертеж антенны SOTM 0_6 м Ku диапазона
Антенна SOTM 0.6 м Ku-диапазона Руководство по эксплуатации ТИШЖ.468331.147 РЭ

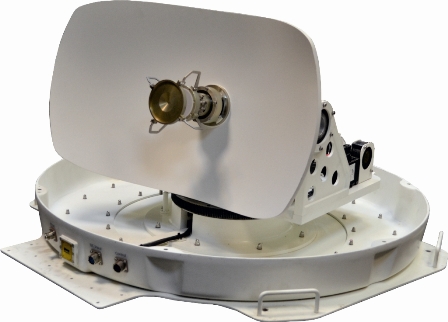

Внешний вид антенны SOTM 0.6 м Кu-диапазона ТИШЖ.468331.109
 |
Продукт разработан и произведен в России
