Антенны переносимые FlyAway моторизованные

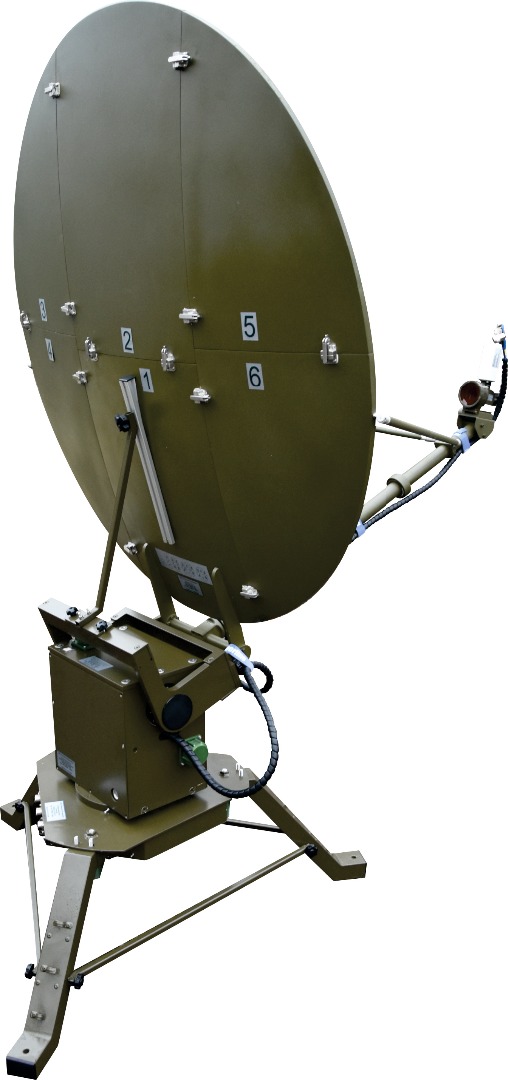

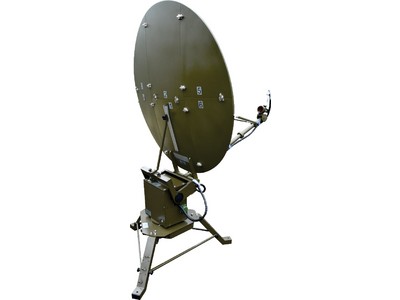

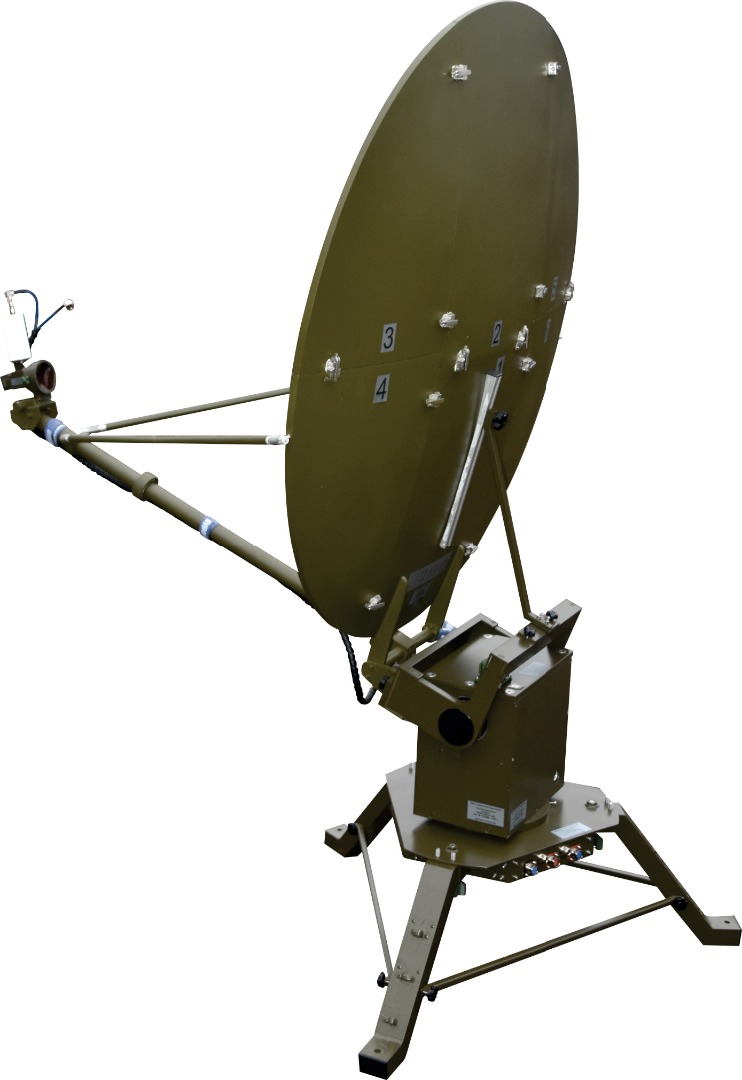

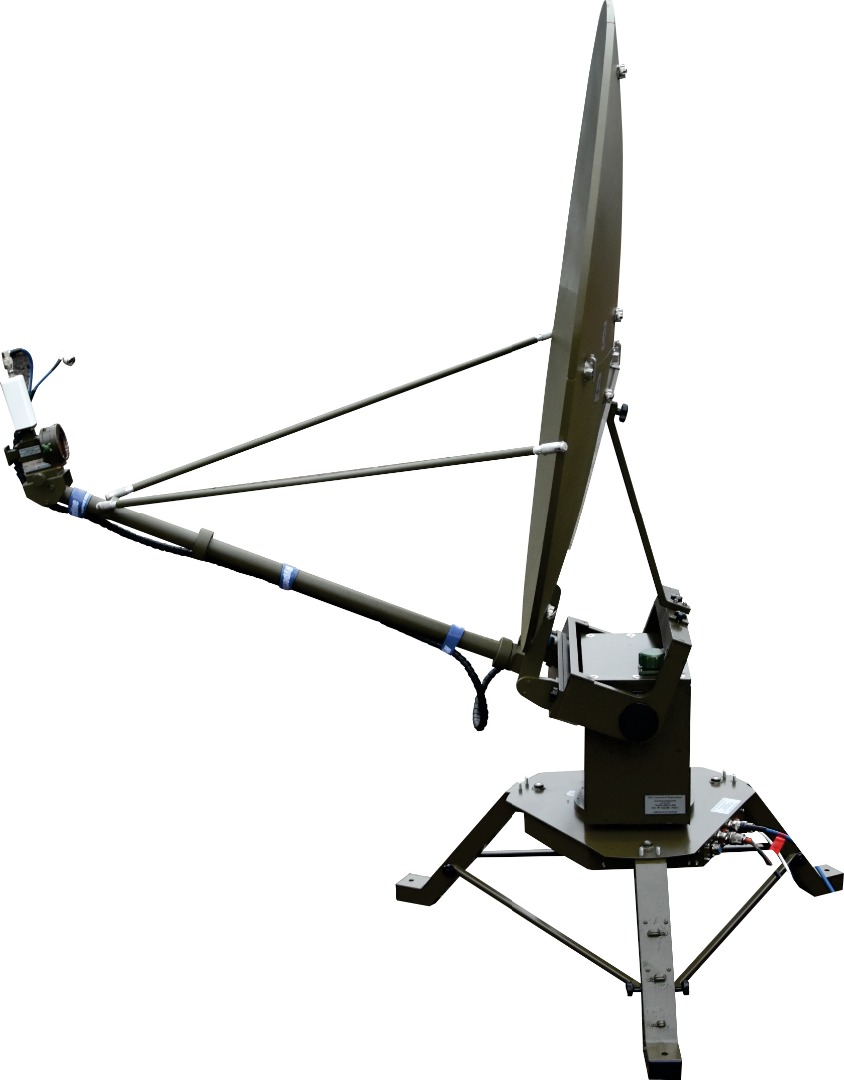

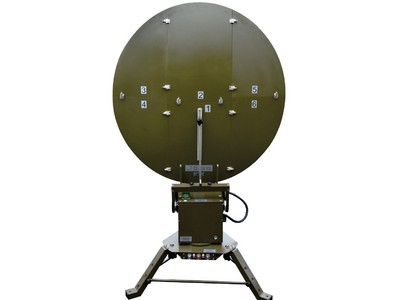

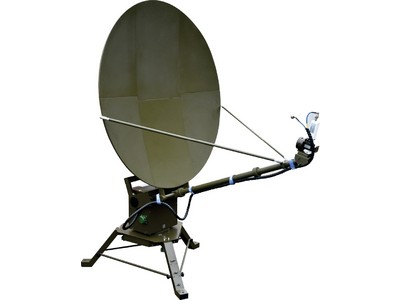

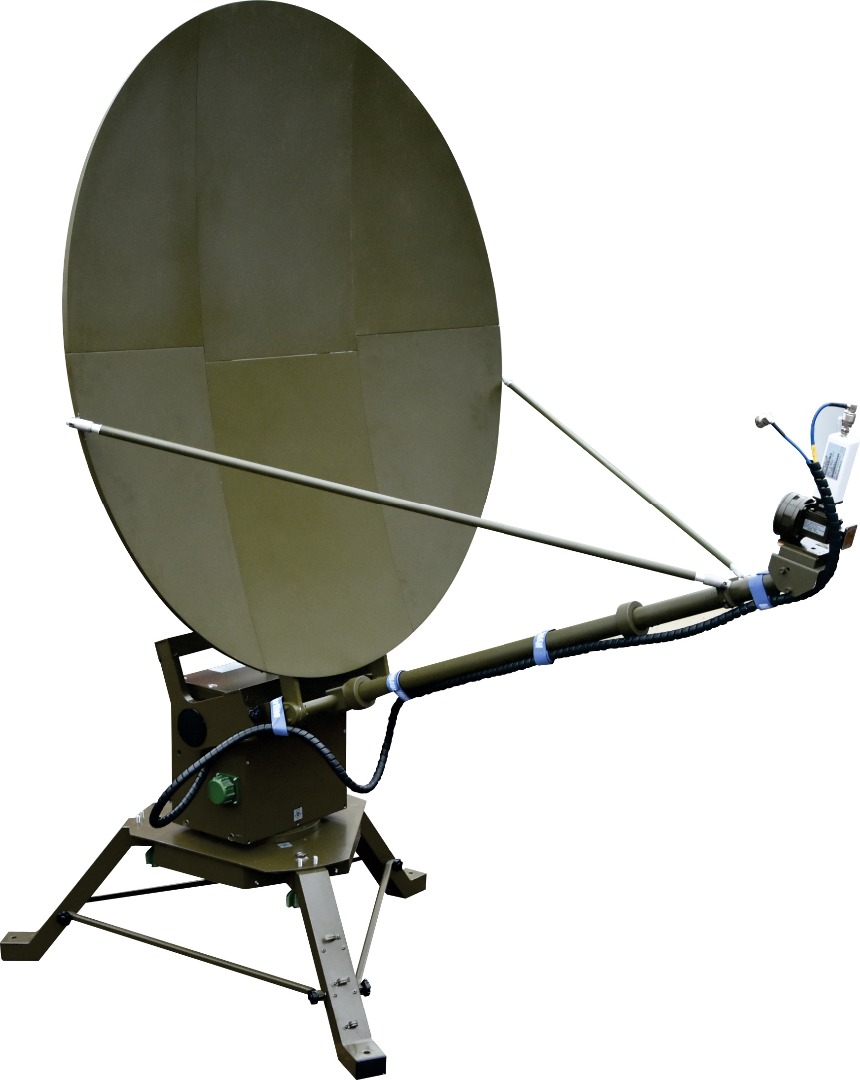

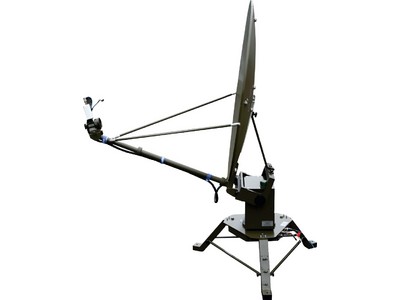

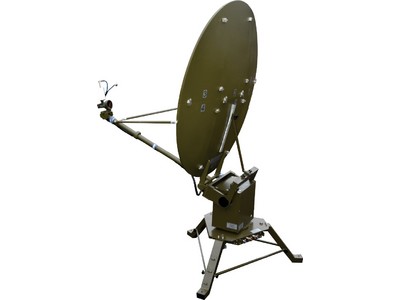

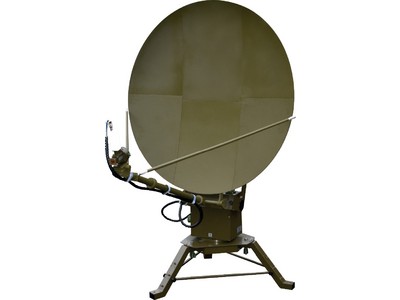

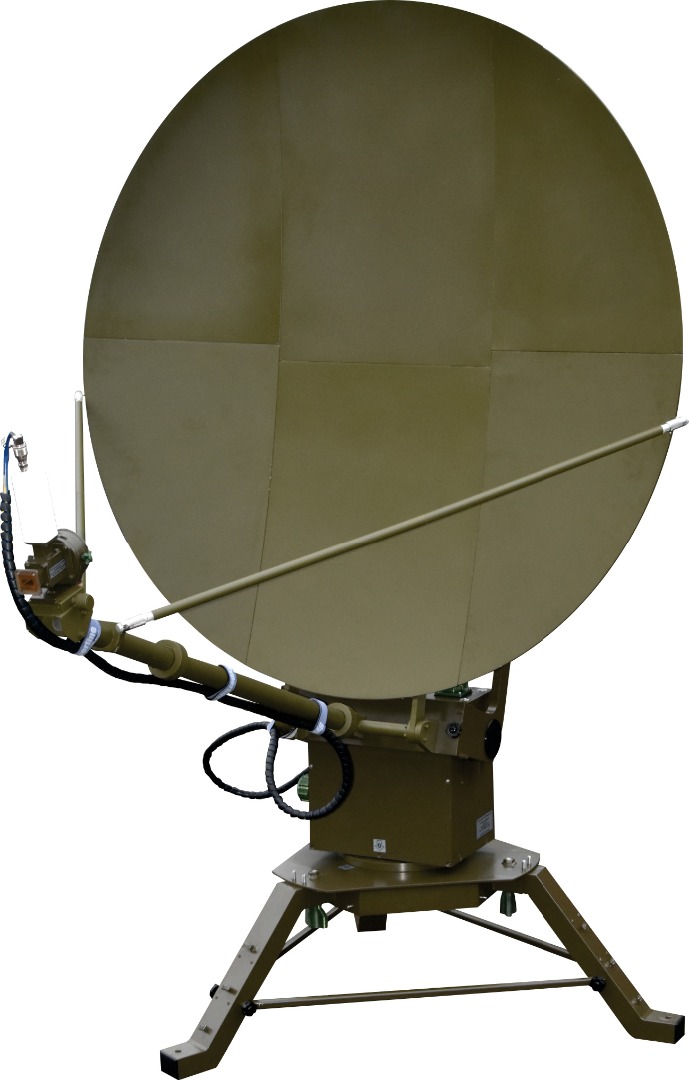

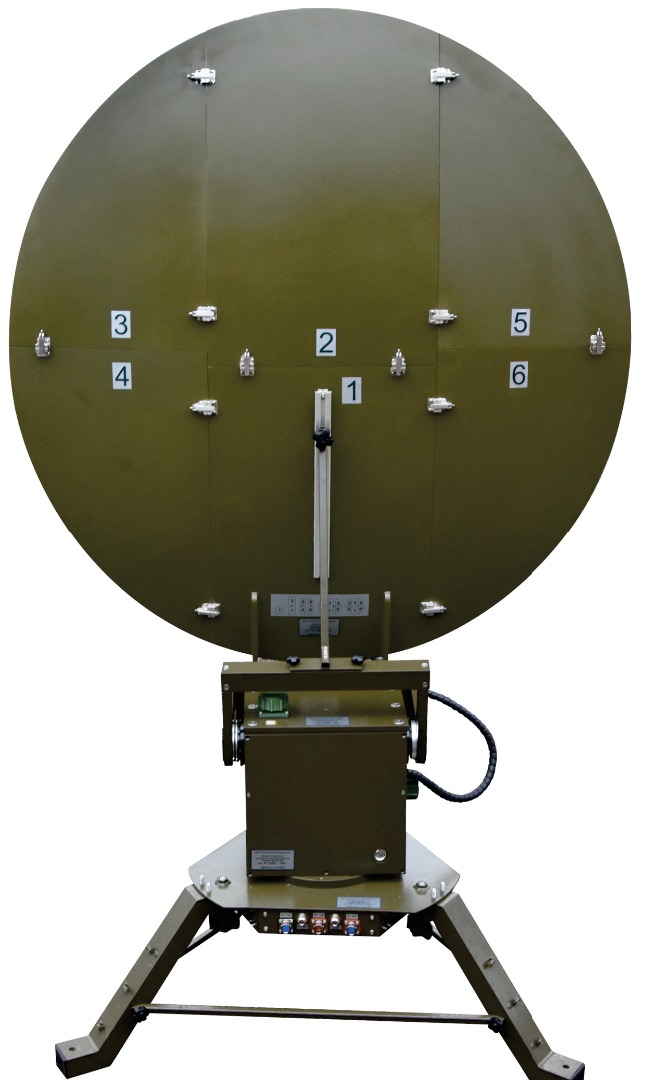

Станция спутниковой связи транспортируемая 1.2 м Ku/Ka-диапазона ТИШЖ.468331.133
- Диаметр, м:
- 1.2
- Тип рефлектора:
- парабола
- Система наведения:
- Автоматическая
- Диапазон частот:
- Ka, Ku
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- углепластиковый разборный рефлектор
- работа в Ka или Ku-диапазоне
- время развертывания менее 10 минут
- автоматические поиск, наведение и автосопровождение КА
- поставка в комплекте с радиочастотным оборудованием
- набор сменных облучателей Ku и Ка диапазона
Назначение
Станция спутниковой связи транспортируемая 1.2 м Ku/Ka-диапазона ТИШЖ.468331.133 производства ООО «Технологии Радиосвязи» является перебазируемым комплексом быстрого развертывания с автоматическим наведением и предназначена для обеспечения приема сигналов в Ka или Кu-диапазонах частот.
Особенности
- углепластиковый разборный рефлектор
- общая масса менее 80 кг
- работа в Ka или Ku-диапазоне
- набор сменных облучающих устройств
- время развертывания менее 10 минут
- автоматические поиск и наведение на КА
Режимы работы системы наведения
- Ручной режим
- Программное наведение (по целеуказаниям)
- Автосопровождение (экстремальный автомат, при наличии приемника сигнала наведения)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
| Диаметр рефлектора, м |
1.2 |
| Тип антенны |
офсетная разборная |
| Материал рефлектора |
углепластик |
| Тип опорно-поворотного устройства |
азимутально-угломестное |
| Сектора вращения ОПУ, градусов: | |
| - по азимуту |
+/-170 |
| - по углу места |
5...90 |
| - по поляризации (в ручном режиме) |
+/-95 |
| Угловая скорость перемещения антенны, °/с: | |
| - по азимуту |
0.1...2 |
| - по углу места |
0.1...2 |
| Количество сменных облучателей |
4 |
| ОУ Ku-диапазона | |
| Тип облучающего устройства |
приемный 2-портовый |
| Диапазон рабочих частот, ГГц |
10.70...12.75 |
| Поляризация: | |
| - на одном выходе | линейная вертикальная |
| - на втором выходе | линейная горизонтальная |
| Кроссполяризационная развязка, дБ, не менее: | |
| - по оси ДН |
35 |
| - в контуре ДН -1 дБ |
27 |
| Коэффициент усиления антенны, дБ, не менее |
40 |
| Интерфейсы выходов, волноводные |
WR75 |
| ОУ Kа-диапазона №1 | |
| Тип облучающего устройства |
приемный 2-портовый |
| Диапазон рабочих частот, ГГц |
17.7...20.2 |
| Поляризация: | |
| - на одном выходе |
линейная вертикальная |
| - на втором выходе |
линейная горизонтальная |
| Кроссполяризационная развязка, дБ, не менее: |
|
| - по оси ДН |
35 |
| - в контуре ДН -1 дБ |
27 |
| Коэффициент усиления антенны, дБ, не менее |
44 |
| Интерфейсы выходов, волноводные |
WR42 |
| ОУ Kа-диапазона №2 | |
| Тип облучающего устройства |
приемный 2-портовый |
| Диапазон рабочих частот, ГГц | 17.7...20.2 |
| Поляризация: | |
| - на одном выходе | круговая левая |
| - на втором выходе | круговая правая |
| Коэффициент эллиптичности, не менее | 0.8 |
| Коэффициент усиления антенны, дБ, не менее | 44 |
| Интерфейсы выходов, волноводные | WR42 |
| ОУ Kа-диапазона №3 | |
| Тип облучающего устройства | приемный 2-портовый |
| Диапазон рабочих частот, ГГц | 20.2...22.2 |
| Поляризация: | |
| - на одном выходе | круговая левая |
| - на втором выходе | круговая правая |
| Коэффициент эллиптичности, не менее |
0.8 |
| Коэффициент усиления антенны, дБ, не менее |
45 |
| Интерфейсы выходов, волноводные |
WR42 |
| Точность позиционирования антенны в режиме ЦУ, °, не хуже |
0.5 |
| Потери на наведения в режиме работы СНА экстремальный автомат по ринимаемому сигналу, дБ, не более | 0.5 |
| Уровень первого бокового лепестка ДН, дБ, не более | -14 |
|
Интерфейс управления |
RS-485, Ethernet |
| Электропитание от сети постоянного тока, В |
24+/-5% |
| Потребляемая мощность, Вт. не более |
500 |
|
Рабочая температура, °С |
-40...+50 |
|
Относительная влажность при температуре 25°С |
до 98% |
| Масса, кг, не более |
|
| - кейс №1 (антенна) |
62.5 |
| - кейс №2 (антенна) |
38.5 |
| - кейс №3 (сменные ОУ) |
15.5 |
| Габаритные кейсов, мм |
|
| - кейс №1 (антенна) | 724х599х726 |
| - кейс №2 (антенна) | 873х556х570 |
| - кейс №3 (сменные ОУ) | 625х495х300 |
Примечания
По согласованию с заказчиком параметры антенны могут быть скорректированы в части: диаметра, частотных диапазонов, набора облучающих устройств, выходной мощности передатчика, состава оконечного оборудования, количества кейсов и др.
Продукт разработан и произведен в России
