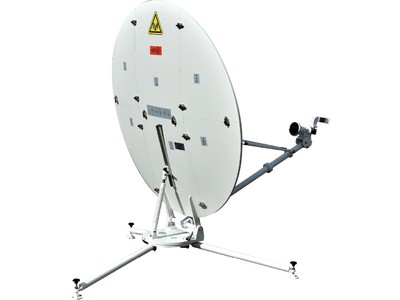

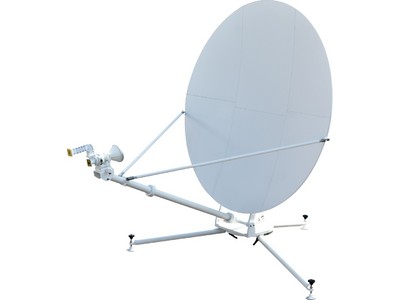

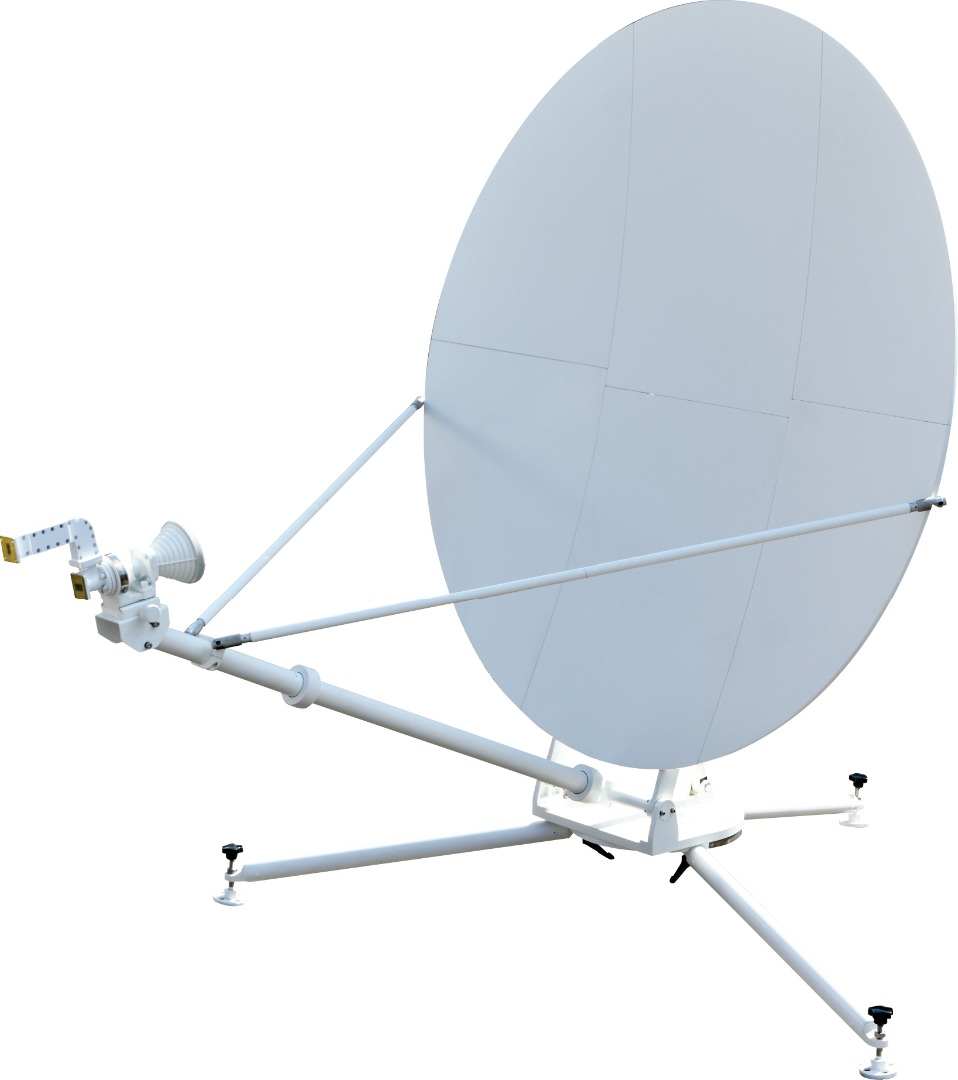

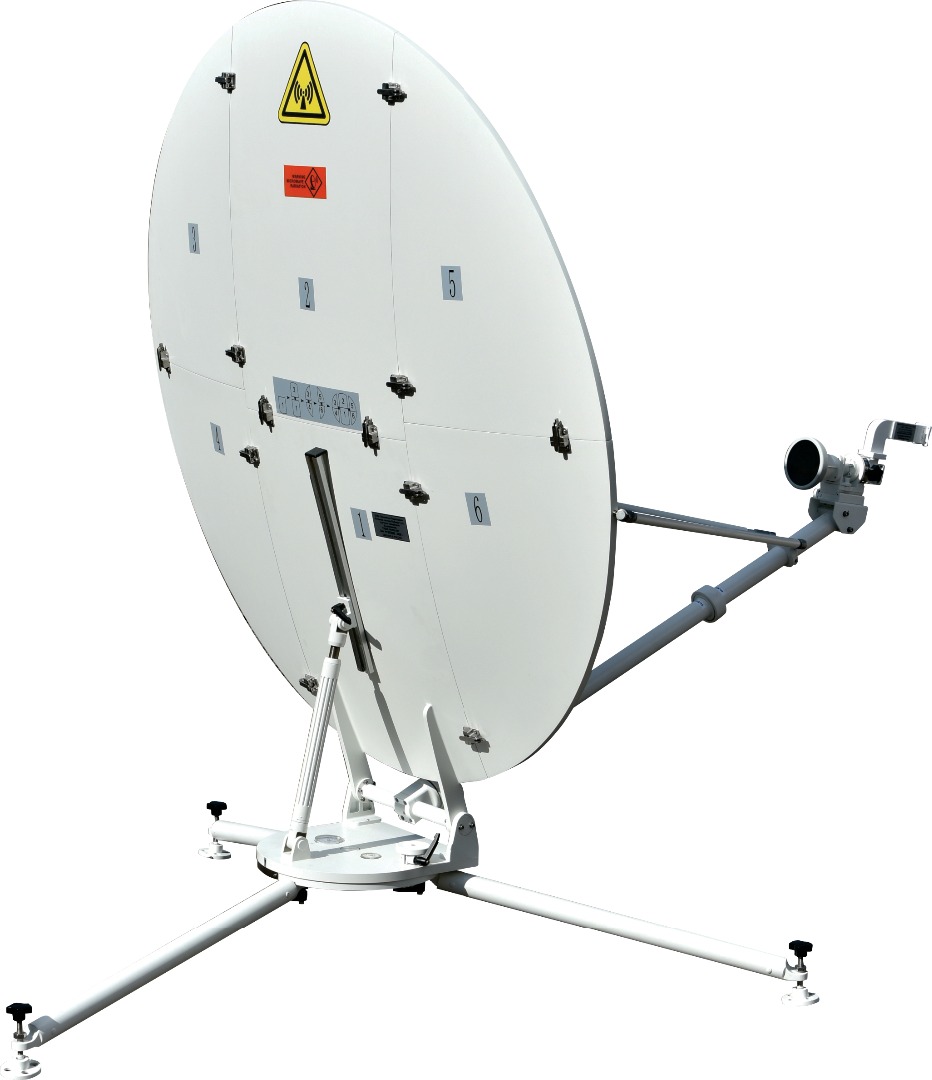

Антенна переносимая FlyAway 1.2 м Ku-диапазона с ручным наведением ТИШЖ.464659.007
- Диаметр, м:
- 1.2
- Тип рефлектора:
- парабола
- Система наведения:
- Ручная
- Диапазон частот:
- Ku
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- расширенный Ku-диапазон частот
- углепластиковый разборный рефлектор
- развертывание антенны менее чем за 10 минут

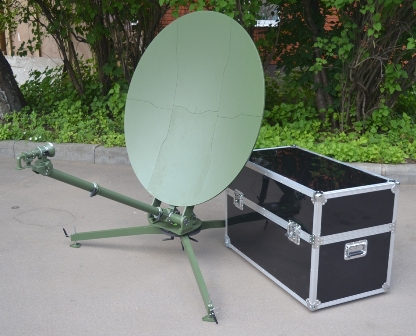

- размещение антенны в одном кейсе
Назначение
Антенна переносимая FlyAway 1.2 м Ku-диапазона с ручным наведением ТИШЖ.464659.007 предназначена для оперативной организации высокоскоростных каналов связи в любых местах с минимальным временем развертывания станции и доставки ее до места назначения любым видом транспорта.
Особенности
- Общая масса антенны составляет не более 23 кг
- Быстрая и точная настройка антенны по углу места и азимуту, что значительно уменьшает время наведения на спутник
- Наведение на спутник могут осуществлять даже неподготовленные специалисты
- Рефлектор выполнен из углепластика, что обеспечивает высокую прочность антенны при минимальной массе
- Сборка/разборка осуществляется без дополнительных инструментов
- Высокие радиотехнические параметры
- Минимальное время развертывания
- Поставка в комплекте с радиочастотным оборудованием
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
|
Апертура антенны, м |
1.2 |
| Материал рефлектора |
углепластик |
|
Диапазон рабочих частот, ГГц: |
|
| - прием |
10.95-12.75 |
| - передача |
13.75-14.50 |
|
Коэффициент усиления на Fсрд, дБ: |
|
| - прием |
41.8 |
| - передача |
42.7 |
| Поляризация |
линейная V/H |
| Развязка ПРД-ПРМ, дБ, не менее |
85 |
| Проходящая мощность, Вт, не менее |
200 |
| Кроссполяризация, дБ, не менее |
35 (по оси) |
|
30 (по уровню -1 дБ ДН) |
|
| Диапазон перемещений, градусов: |
|
| - по азимуту |
360 (регулировка +/-45) |
| - по углу места |
10...90 |
| - по поляризации |
+/-95 |
|

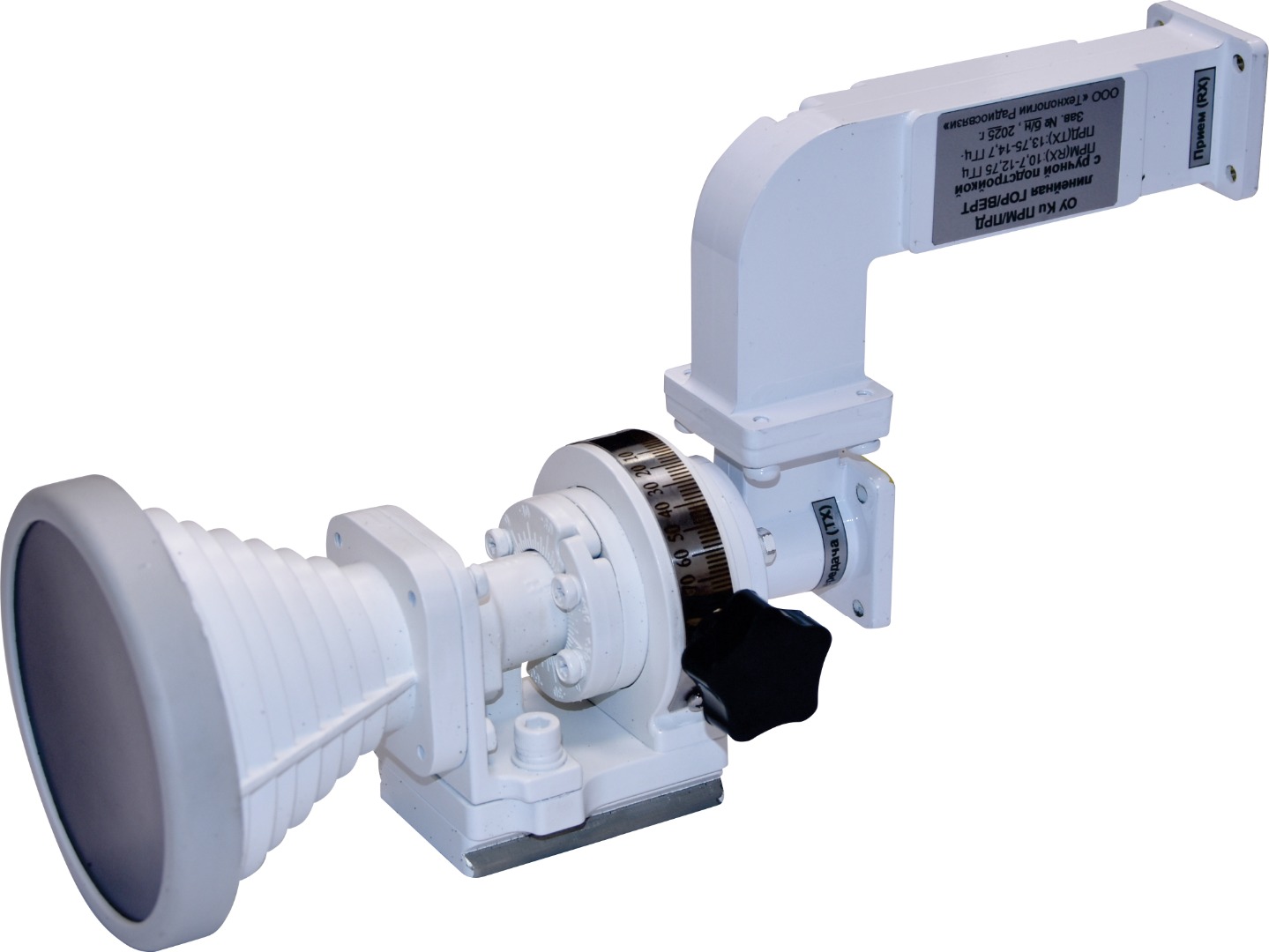

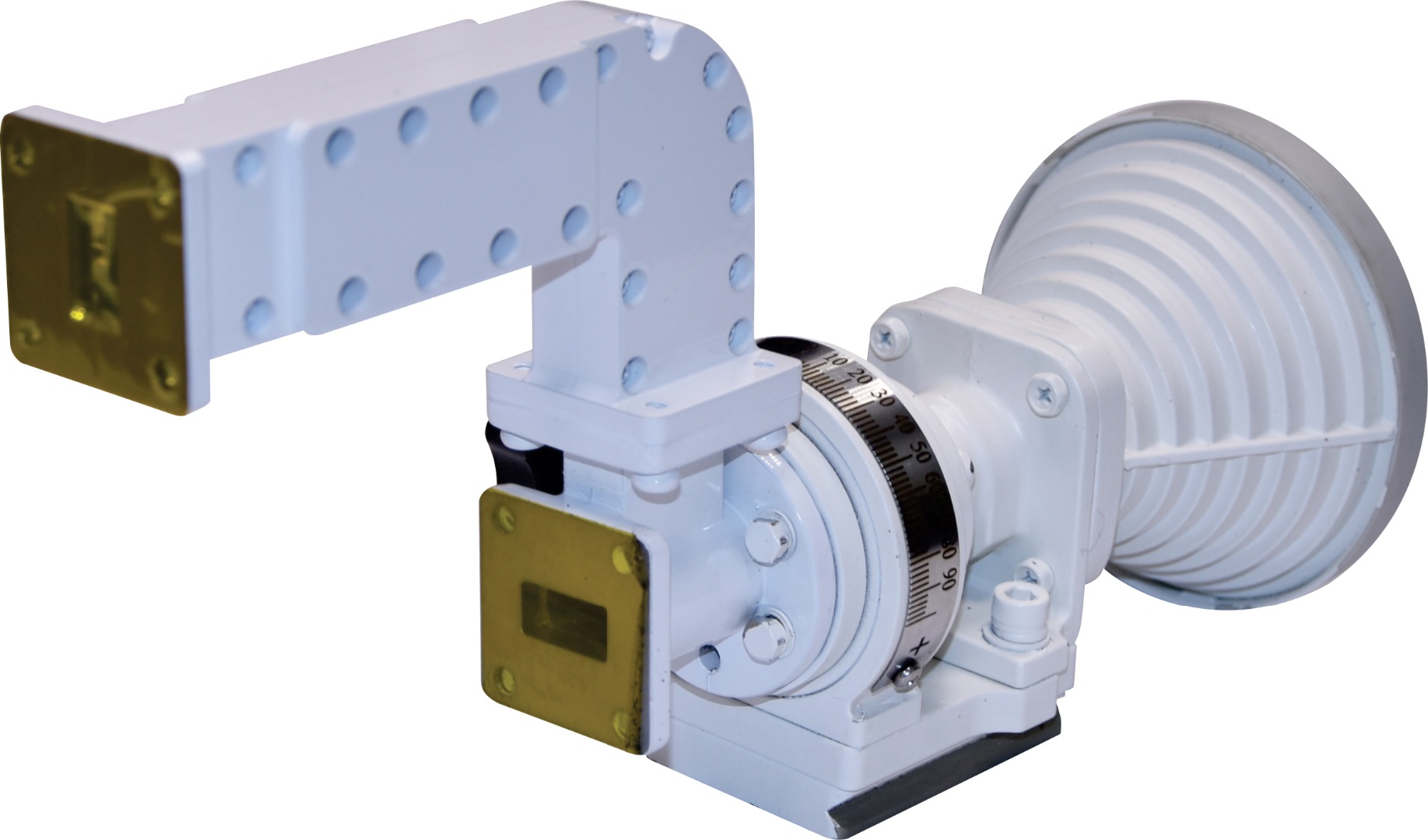

Интерфейс ПРМ/ПРД |
WR75 |
|
Рабочая температура, °С |
-40...+55 |
|
Температура хранения, °С |
-50..+70 |
|
Относительная влажность при температуре 25С |
до 100% |
| Габаритные размеры кейса, ШхВхГ, мм |
800х490х560 |
| Масса кейса, кг, не более |
35 |
Продукт разработан и произведен в России
