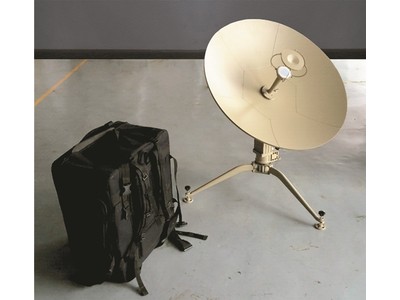

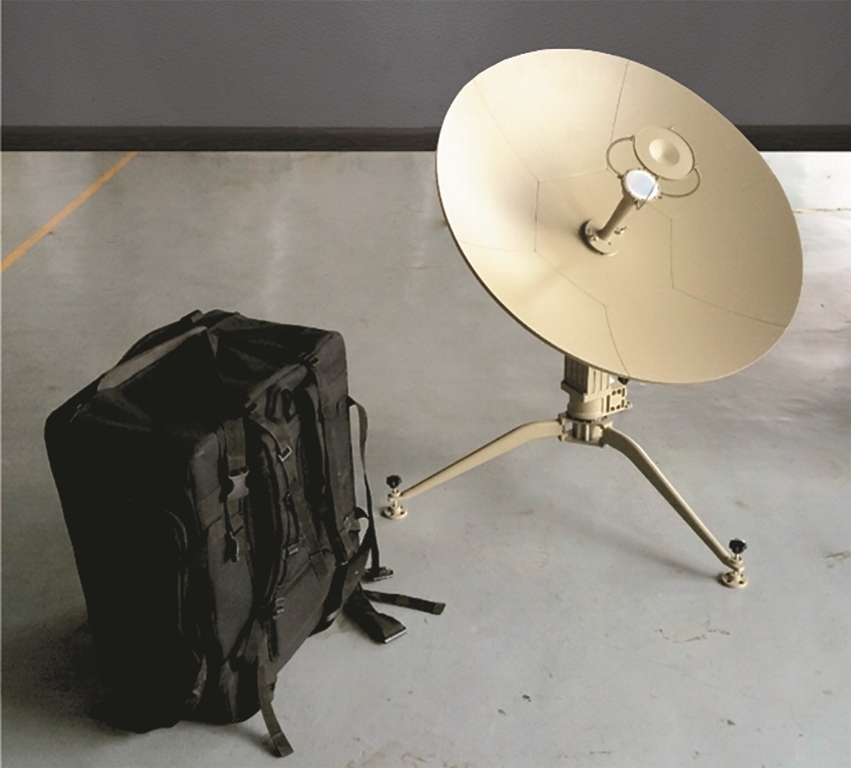

Антенна переносимая FlyAway 0.9 м Ku/Ка-диапазона с ручным наведением
- Диаметр, м:
- 0.9
- Тип рефлектора:
- парабола
- Система наведения:
- Ручная
- Диапазон частот:
- Ku, Ka
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- углепластиковый разборный рефлектор 0.9 м
- сменные ОУ Ku и Ка диапазонов
- быстрое и простое наведение антенны на КА
- сборка/разборка без дополнительных инструментов
- минимальное время развертывания
- поставка в комплекте с радиочастотным оборудованием
Назначение
Антенна переносимая FlyAway 0.9 м Ku/Kа-диапазона с ручным наведением предназначена для оперативной организации высокоскоростных каналов связи в любых местах с минимальным временем развертывания станции и доставки ее до места назначения любым видом транспорта.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|---|---|
|
Эквивалентный диаметр, м |
0.9 |
| Материал рефлектора |
углепластик |
| Тип антенны |
прямофокусная |
|
Диапазон рабочих частот, ГГц, для Ku: |
|
| - прием |
10.95-12.75 |
| - передача |
13.75-14.50 |
|
Диапазон рабочих частот, ГГц, для Ка: |
|
|
- прием |
19.6-21.2 |
|
- передача |
29.5-30.0 |
|
Коэффициент усиления, дБ, для Кu: |
|
|
- прием (на частоте 11.85 ГГц) |
37.6 |
|
- передача (на частоте 14.125 ГГц) |
38.6 |
|
Коэффициент усиления, дБ, для Ка: |
|
| - прием (на частоте 20.00 ГГц) |
42.4 |
| - передача (на частоте 30.00 ГГц) |
45.5 |
| Поляризация: |
|
| - в Ku-диапащоне |
линейная |
| - в Ка-диапазоне |
круговая |
| Развязка ПРМ-ПРД, дБ, не менее |
85 |
| КСВН, не более |
1.3 |
| Кроссполяризация, дБ, не менее (для Ku) |
30 (по оси) |
|
27 (по уровню -1 дБ ДН) |
|
| Коэффициент эллиптичности, дБ, не более (для Kа) |
1.5 |
| Диапазон перемещений, градусов: |
|
| - по азимуту |
+/-90 |
| - по углу места |
0...90 |
|
- по поляризации |
+/-90 |
|
Интерфейс ПРМ/ПРД: |
|
| - для Ku |
WR75/WR75 |
|
- для Kа |
WR42/WR28 |
|
Рабочая температура, °С |
-40...+55 |
|
Температура хранения, °С |
-50..+70 |
| Скорость ветра, м/с |
до 10 |
| Скорость ветра (с креплением анкерами), м/с |
до 18 |
|
Относительная влажность при температуре 25С |
до 98% |
| Габаритные размеры рюкзака, мм |
650х550х350 |
| Масса, кг, не более |
18 |
 |
Продукт разработан и произведен в России
