Фильтр S-диапазона ТИШЖ.468854.001
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- полоса пропуская 2025...2120 МГц
- вносимые потери 0.7 дБ
- подавление вне полосы пропускания 440…45 дБ
- наружное исполнение
Назначение
Фильтр S-диапазона ТИШЖ.468854.001 предназначен для подавления паразитных сигналов вне полосы пропускания передающего устройства S- диапазона.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
| Полоса пропускания, МГц |
2025...2120 |
| Вносимые потери в полосе пропускания. дБ |
0.7 |
| Подавление в полосе 1900-2000 МГц, дБ |
40...45 |
| Подавление в полосе 2200-2400 МГц, дБ |
40...45 |
| КСВН |
1.2-1.6 |
| Тип соединителей |
N(f) |
| Волновое сопротивление соединителей, Ом |
50 |
| Рабочая температура, °С |
-40...+50 |
|
Температура хранения, °С |
-50...+60 |
| Относительная влажность воздуха при температуре +25°С, %, не более |
80 |
| Габаритные размеры, мм |
706х120х60 |
|
Масса, кг, не более |
3.0
|

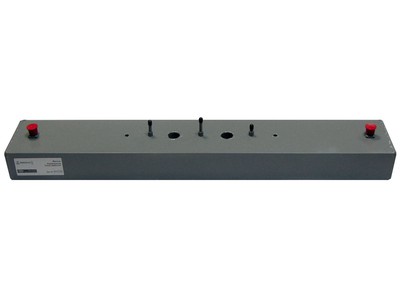

Внешний вид фильтра S-диапазона ТИШЖ.468854.001
 |
