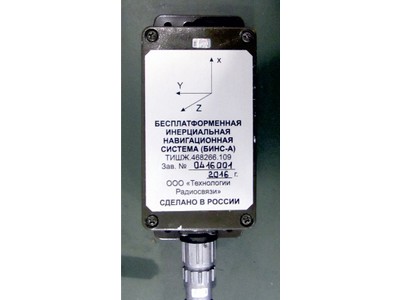

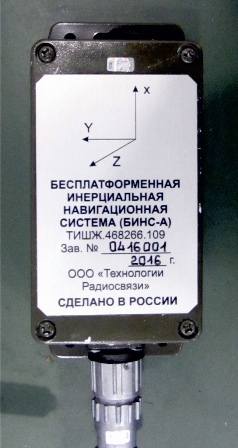

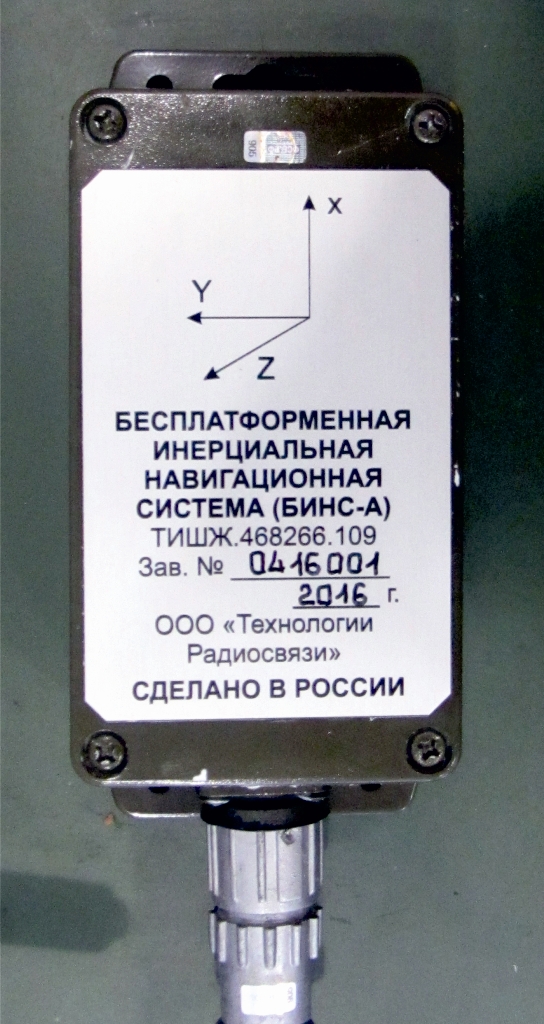

Бесплатформенная инерциальная навигационная система (БИНС-А) ТИШЖ.468266.109

Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • углы поворота по 3-м осям: X,Y,Z
  • ускореня по 3-м осям: X,Y,Z
  • магнитное поле Земли по 3-м осям: X,Y,Z

НАЗНАЧЕНИЕ

Бесплатформенная инерциальная навигационная система (БИНС-А) ТИШЖ.468266.109 обеспечивает получение и выдача в систему наведения антенн (СНА) данных о местоположении объекта и углов ориентации (азимут, крен, тангаж).

БИНС-А ТИШЖ.468266.109 представляет собой комплексированное решение на основе навигационного приемника GPS/ГЛОНАСС на базе чипсета ST Microelectronics STA8088EX, термостатированного инерциального модуля на базе LSM9DS0, включающего 3-осевой гироскоп, 3-осевой акселерометр, 3-осевой магнитометр и вычислителя на основе микроконтроллера STM32F427 (ядро Cortex-M4).

БИНС-А обеспечивает получение следующих параметров:

  • Широта, градусы
  • Долгота, градусы
  • Путевая скорость, км/час
  • Путевой курс, градусы
  • Время UTC

Обеспечивает выдачу параметров:

  • Значений углов поворота по 3-м осям: X,Y,Z
  • Значений ускорений по 3-м осям: X,Y,Z
  • Значений магнитного поля Земли по 3-м осям: X,Y,Z
  • Температура инерциального модуля
  • Количество принимаемых навигационных спутников

БИНС-А формирует следующие признаки о текущем состоянии:

  • общей аварии (норма/отказ),
  • FLASH-памяти (норма/отказ),
  • состояние приемника GPS/GLONASS (норма/отказ),
  • температура (0-в допуске, 1-вне допуска),
  • признаки калибровки гироскопа, акселерометра, калибровки магнитометра
  • признак валидности данных от GPS/GLONASS

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Диапазон углов измерения в локальной системе координат, градусов, не менее



   - крен

+/-90

   - тангаж +/-90
   - курс

0...360

Точность измерения углов, градусов, не более
   - крен

+/-1

   - тангаж

+/-1

   - курс

+/-5

Чувствительность навигационного приемника, дБм, тип.

-157

Параметры инерциального модуля:



    - диапазон измерения ускорений, g

+/-2, +/-4, +/-6, +/-8 +/-16

    - диапазон измерений магнитного поля, гаусс

+/-2, +/-4, +/-8 +/-12

    - диапазон измерения угловой скорости, градусов/с

+/-245, +/-500, +/-2000

Режим контроля и управления

дистанционный

Интерфейс дистанционного контроля и управления

RS-485

Напряжения электропитания постоянного тока, В

5

Ток потребления, А, не более

0.4

Рабочая температура, °С

-40...+50

Время прогрева после включения, минут, не более

15

Температура хранения, °С

-50...+60

Относительная влажность при температуре 25°С, %, не более

80

Габаритные размеры, мм

140x65x24

Масса, кг

0,3
