Генератор сигнала калибровки ТИШЖ.468157.121
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- диапазон частот 2050…2450 МГц с шагом 100 кГц
- тип сигнала – немодулированная несущая
- уровень выходного сигнала не менее -20 дБм
- интерфейс M&C RS-485/Ethernet
Назначение
Генератор сигнала калибровки ТИШЖ.468157.121 обеспечивает формирование немодулированной несущей в диапазоне частот 2050-2450 МГц и применяется для формирования контрольных сигналов в трактах калибровки земных станций спутниковой связи S-диапазона.
Уровень выходного сигнала регулируется в диапазоне от -51.5 дБм до -20 дБм с шагом 0.5 дБ.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
| Диапазон частот, МГц |
2050...2450 |
| Тип выходного сигнала |
немодулированная несущая |
| Шаг перестройки частоты, кГц |
100 |
| Уровень выходного сигнала, дБм, не менее |
-20 |
| Диапазон регулировки встроенного аттенюатора, дБ |
от 0 до -31.5 с шагом 0.5 дБ |
| Режим выключения (MUTE), дБн, не менее |
-60 |
| Уровень гармонических составляющих, дБн, не более |
-70 |
| Фазовые шумы, дБн. не более | |
| - при отстройке 100 кГц |
-111 |
| - при отстройке 1 МГц |
-130 |
| - при отстройке 10 МГц |
-148 |
| КСВН по выходу, не более |
1.5 |
| Тип выходного соединителя |
N(f) |
| Волновое сопротивление соединителей, Ом |
50 |
| Режимы управления |
местный и дистанционный |
|
Тип интерфейса дистанционного контроля и пуравления |
RS-485 |
|
Электропитание от сети переменного тока 50 Гц, В |
88...264 |
|
Потребляемая мощность, Вт, не более |
10 |
| Рабочая температура, °С |
+5...+40 |
|
Температура хранения, °С |
-40...+70 |
| Относительная влажность воздуха при температуре +25°С, %, не более |
80 |
| Габаритные размеры |
19" 1U |
|
Масса, кг, не более |
4.0 |
Генератор сигнала калибровки ТИШЖ.468157.121 Руководство по эксплуатации (1039.93 кб)
Генератор сигнала калибровки ТИШЖ.468157.121 Паспорт (468.18 кб)

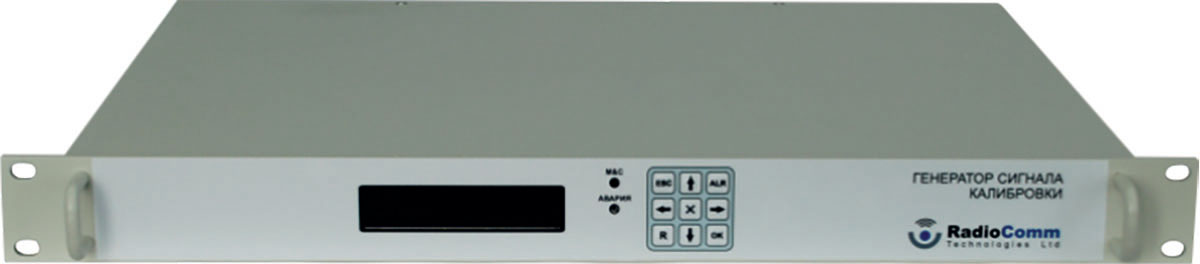

Внешний вид генератора сигнала калибровки ТИШЖ.468157.121
 |
Продукт разработан и произведен в России
