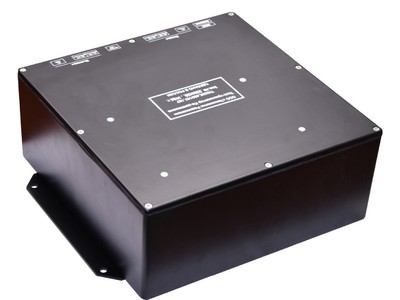

Тест-транслятор Ка-диапазона 30/20 ГГц ТИШЖ.468157.187
- Диапазон частот:
- Ka
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- диапазон входных частот 27.5-30.0 ГГц
- диапазон выходных частот 17.3-20.2 ГГц
- частота переноса 10.2 ГГц
- регулировка аттенюатора 0...-60 дБ с шагом 2 дБ
- режим MUTE
- рабочая температура до -40°С
Тест-транслятор Ка-диапазона 30/20 ГГц ТИШЖ.468157.187 предназначен для преобразования радиочастоты (РЧ) из диапазона 27.5-30.0 ГГц в диапазона 17.3-20.2 ГГц.
Применяется для организации шлейфового контроля из тракта передачи в тракт приема комплексов Ка-диапазона для обеспечения решения задач контроля исправности оборудования приемо-передающего тракта Ка-диапазона и по измерению величины внутренней задержки в приемо-передающем тракте,.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Параметр |
Значение |
---|---|
Диапазон входных частот, ГГц |
27.5-30.5 |
Диапазон выходных частот, ГГц |
17.3-20.3 |
Частота гетеродина, ГГц |
10.2 |
Инверсия спектра |
нет |
Шаг перестройки частоты |
фиксированный перенос |
Коэффициент усиления, дБ |
0+/-2 |
Регулировка коэффициента усиления, дБ |
0...60 |
Шаг регулировки коэффициента усиления, дБ |
1 |
Неравномерность АЧХ в полосе пропускания, дБ, не более |
+/-1 |
Нестабильность внутреннего опорного генератора, ppm, не более | +/-0.05 |
Частота внутреннего опорного генератора, МГц | 10 |
Частота внешнего опорного генератора, МГц | 10 |
Уровень сигнала внешнего опорного генератора, дБм | -5…+8 |
КСВН входа/выхода, не более | 2.5/2.5 |
Тип соединителей РЧ | 2.92 |
Тип соединителя 10 МГц | N(f) |
Волновое сопротивление, Ом | 50 |
Режимы контроля и управления |
дистанционный |
Интерфейс дистанционного контроля и управления |
RS-485 |
Электропитание напряжением постоянного тока, В | 24 |
Потребляемая мощность, Вт, не более |
30 |
Рабочая температура, °С |
-40...+50 |
Габаритные размеры, мм |
(250х250х100)±2 |
Масса, кг, не более |
4.5 |
Тест-транслятор Ка-диапазона 30/20 ГГц ТИШЖ.468157.187 Габаритный чертеж
Тест-транслятор Ка-диапазона 30/20 ГГц ТИШЖ.468157.187 Руководство по эксплуатации
Функцуиональная схема Тест-транслятора Ка-диапазона
Схемы организации трактов шлейфового контроля
