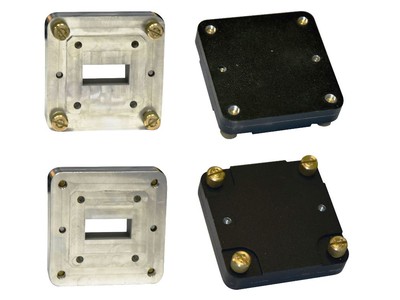

Волноводный быстросъемный соединитель WR112 ТИШЖ.468551.005

Диапазон частот:
X
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • диапазон частот 7.05-10.0 ГГц
  • стандартный фланец WR112
  • минимальные вносимые потери
  • невыпадающие элементы крепления
  • крышки-заглушки в комплекте для предотвращения попадания попадания внутрь волновода посторонних предметов и грязи

Волноводный быстросъемный соединитель WR112 ТИШЖ.468551.005 предназначен для быстрого монтажа и демонтажа волноводных соединений типа "облучатель-LNB", "облучатель-BUC" как напрямую, так и через волноводные вставки. Стандарт волновода WR75.

Cостав комплекта:
ТИШЖ.468554.017    Фланец волноводный
ТИШЖ.468554.018    Фланец волноводный
ТИШЖ.468554.019    Заглушка волноводная
ТИШЖ.468554.020    Заглушка волноводная

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:

Параметр

Значение

Диапазон рабочих частот, ГГц

7.05-10.0

КСВН

1.02 (макс.) / 1.01 (тип.)

Вносимые потери, дБ

0.1 (макс.) / 0.05 (тип.)

Тип фланца

WR112

Рабочая температура, °С

-40 .. +50

Температура хранения, °С

-50 .. +85

Масса, кг

0,15

Продукт разработан и произведен в России
