Приемники сигнала наведения

Приемник сигнала наведения ПСН-К ТИШЖ.468173.002-01

Диапазон частот:
L
Исполнение:
внутреннее
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • расширенный L-диапазон (950-2175 МГц)
  • работа по сигналу «маяка»
  • работа по сигналу ствола ретранслятора или его части (с полосой 1 МГц или с полосой от 10 до 70 МГц с шагом 2 МГц)
  • наличие ФАПЧ и поиска по частоте
  • встроенный коммутатор 4х1

Приемник сигнала наведения ПСН-К ТИШЖ.468173.002-01 предназначен для формирования сигнала наведения, пропорционального уровню принимаемого станцией радиочастотного сигнала, для систем автоматического сопровождения антенн спутниковой связи и телевидения L, S, С, Х и Ku-диапазонов с диаметрами рефлекторов до 12 м.

Обеспечивается работа как по сигналу "маяка" с КА, так и по сигналу ствола ретранслятора или его части (с полосой 1 МГц и или с полосой от 10 до 70 МГц с шагом 2 МГц).
Обеспечивается работа в расширенном L-диапазоне 950-2175 МГц.
На выходе формируется сигнал наведения как в аналоговом, так и цифровом виде.

Имеет встроенный СВЧ коммутатор 4х1 для выбора принимаемого сигнала в качестве сигнала наведения.

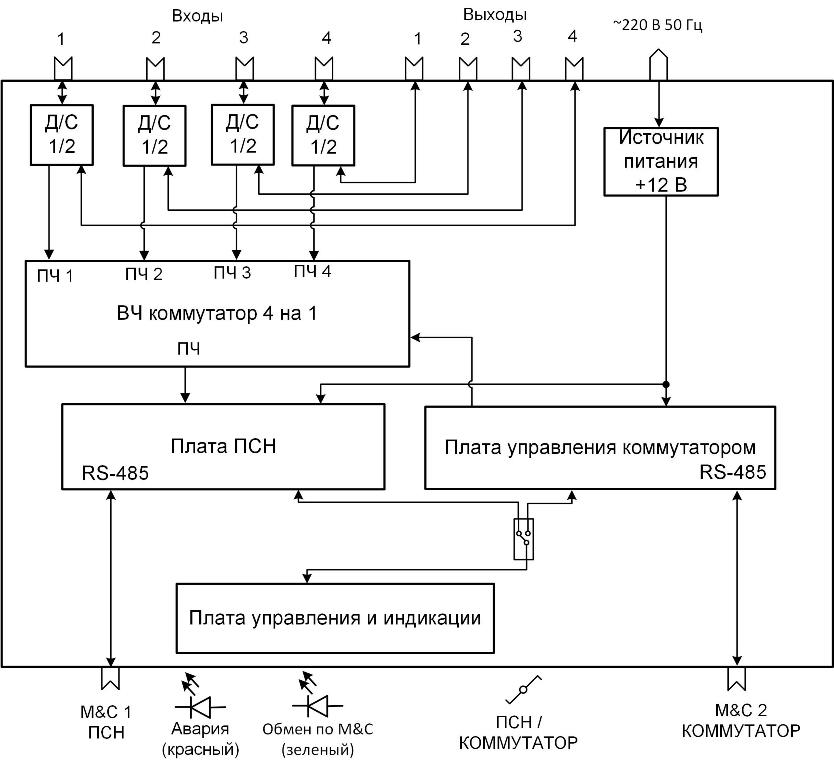

Функциональная схема Приемника сигнала наведения ПСН-К ТИШЖ.468173.002-01
