Системы наведения антенн

Блок управления приводами для двухосных антенн с транспортным положением БУПР-В 115 ТИШЖ.468383.115

Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • для 2-хосных антенн с транспортным положением
  • управление асинхронными двигателями мощность до 5.5 кВт каждый
  • управление от блока БУА-М

Назначение

Блок управления приводами модель БУПР-В ТИШЖ.468383.115 производства ООО «Технологии Радиосвязи» предназначен для управления скоростью вращения двух трехфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью до 5,5 кВт в составе азимутальных и угломестных приводов систем наведения антенн.

Применение - для 2-хосных антенн, которые имеют транспортное положение и соответствующие концевые выключатели.

Управление - от блока управления антенной БУА-М и обеспечивает реализацию команд, поступающих от БУА-М, независимо по каждому из двух подключенных к нему электродвигателей:

  • включение и выключение напряжения питания электродвигателей;
  • регулировка скорости вращения электродвигателей для обеспечения перемещения антенны по азимуту и/или углу места с требуемой скоростью;
  • отображение информации о своем текущем состоянии и обоих управляемых им электродвигателей при помощи светодиодных индикаторов на лицевой панели изделия;
  • передача на БУА-М по интерфейсу M&C RS-485 информации о своем текущем состоянии и обоих управляемых им электродвигателей в виде, удобном для отображения при помощи светодиодных индикаторов.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Максимальная мощность управляемых электродвигателей, кВт

2.2*

Полная мощность на каждом из двух выходов, кВА

4.8

Номинальный выходной ток на каждом из двух выходов, А

6.0

Интерфейс дистанционного контроля и управления

RS-485

Электропитание:



- 3-фазная сеть переменного тока 50 Гц, В

 380+/-10%

Потребляемая мощность, кВА, не более

12

Рабочая температура, °С

+5..+40

Температура хранения, °С

-50..+80

Относительная влажность при температуре 25°С

до 85%

Габаритные размеры, мм

482x500x178 (19" 4U)

Масса, кг, не более

15

Внешний вид Блока управления приводами модель БУПР-В ТИШЖ.468383.115

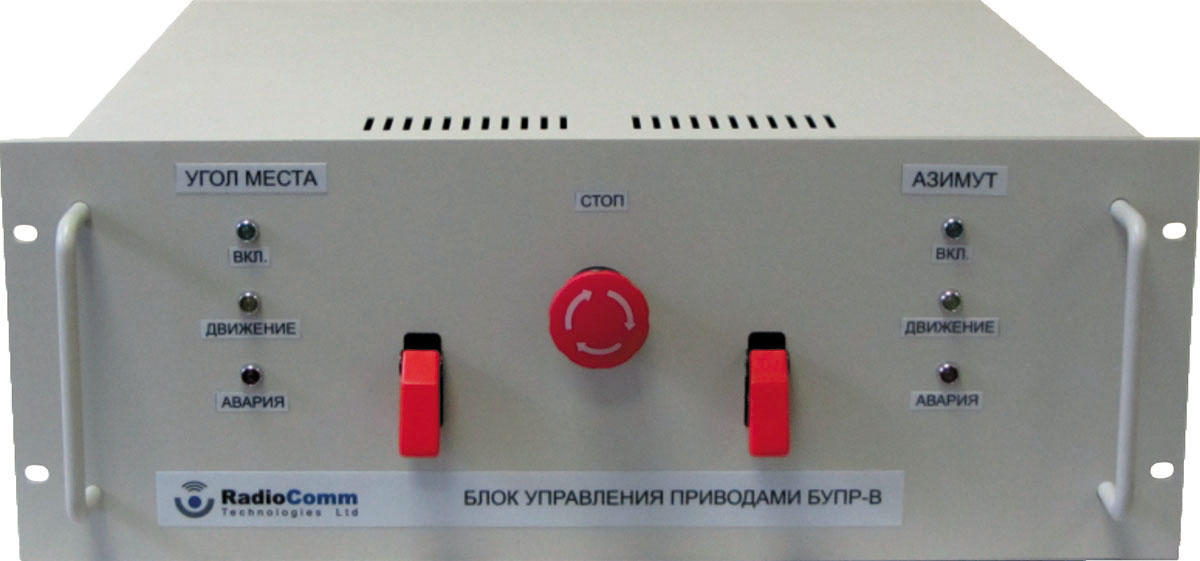

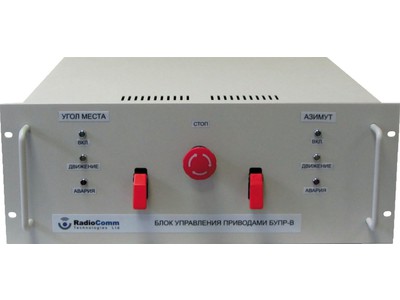

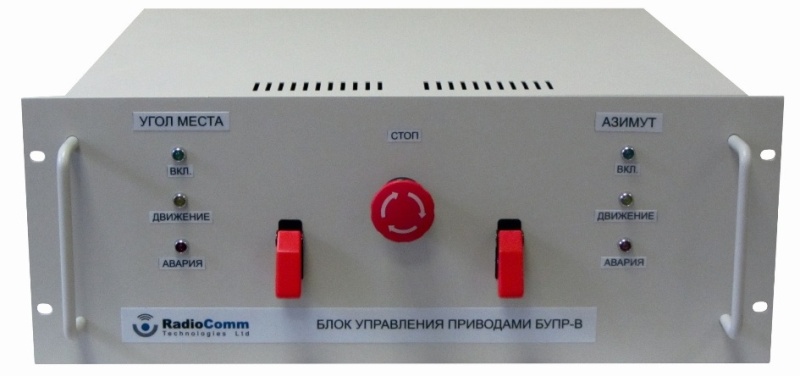

фото спереди

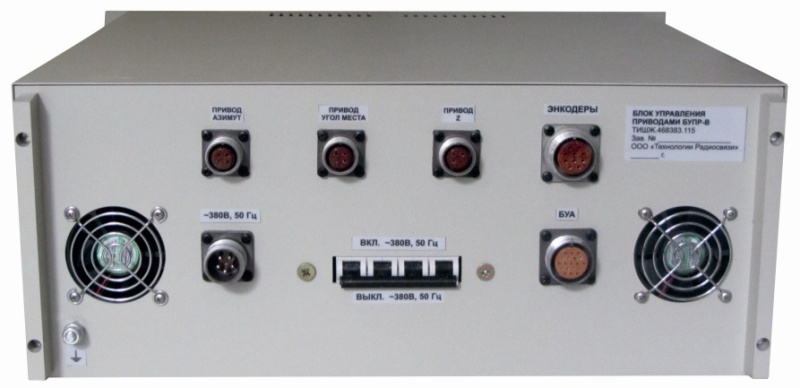

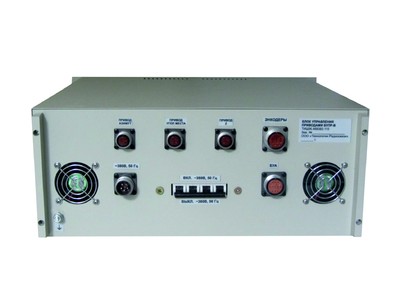

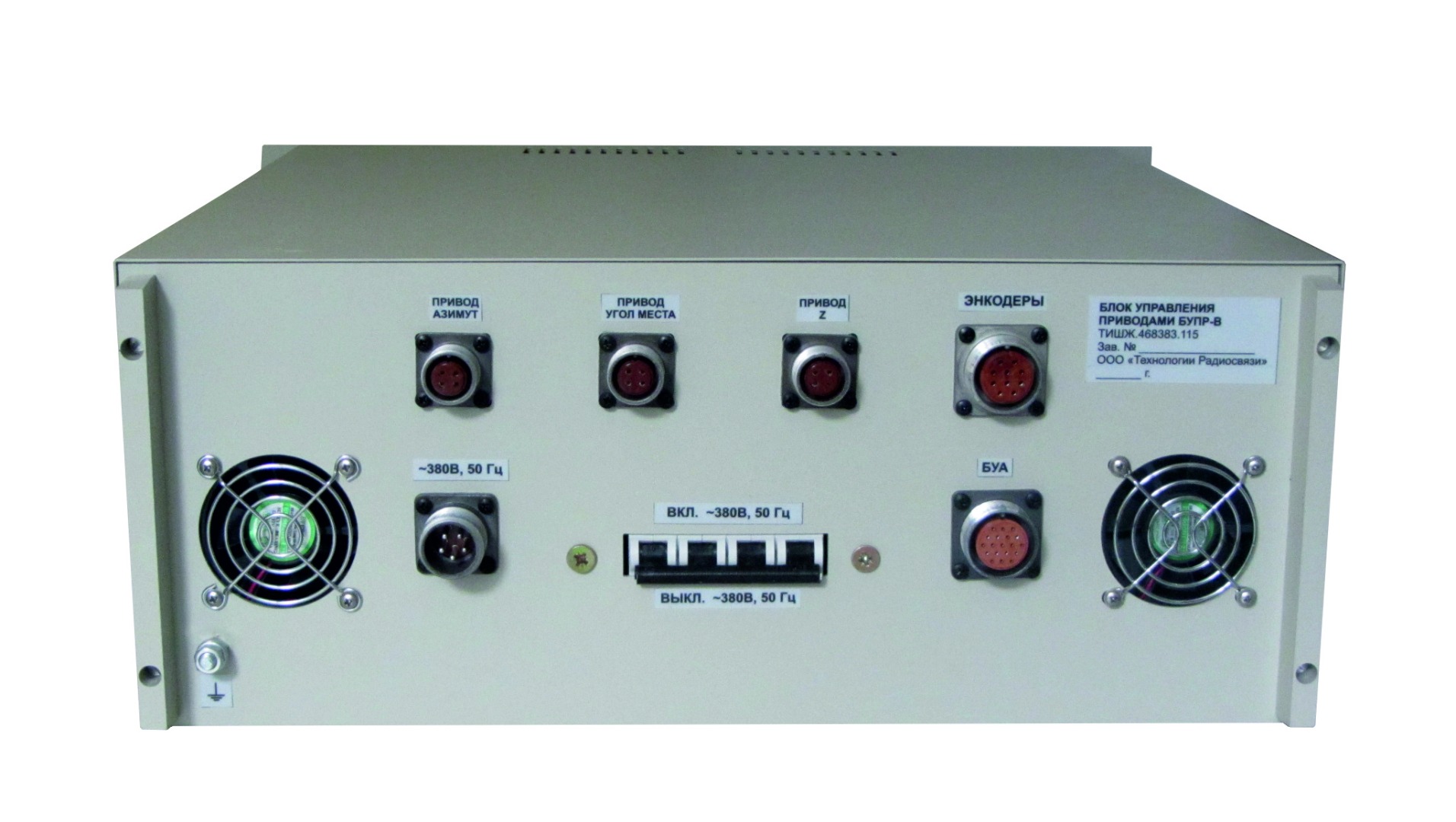

фото сзади

Продукт разработан и произведен в России
