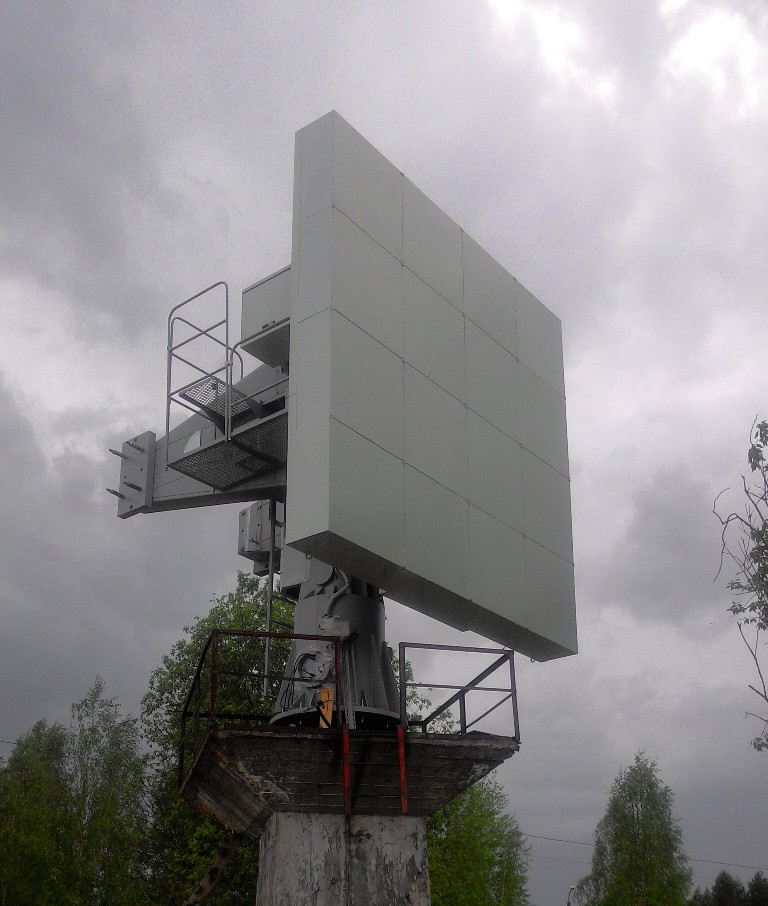

Приемный комплекс с ФАР

Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • полноповоротное ОПУ (± 270° по азимуту, от 0° до 180° по углу места)
  • скорость вращения ОПУ до 12°/с
  • высокая точность отработки и удержания заданного направления
  • ФАР с электронным сканированием
  • широкий диапазон частот от 150 МГц до 2290 МГц

Назначение

Приемный комплекс предназначен для работы с космическими аппаратами, движущимися по различным орбитам (геостационарной, высокоэллиптической или круговым на различных высотах) и с другими движущимися объектами в различных диапазонах частот.

Особенности:

  • полноповоротное ОПУ (± 270° по азимуту, от 0° до 180° по углу места)
  • скорость вращения ОПУ до 12°/с
  • высокая точность отработки и удержания заданного направления
  • ФАР с электронным сканированием
  • широкий диапазон частот от 150 МГц до 2290 МГц

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Режим работы

прием

Тип антенной системы

ФАР со сканированием

Размер антенной системы, м

4.5 х 4.5

Диапазон рабочих частот, МГц

150-2290

Тип опорно-поворотного устройства

азимутально-угломестное

Диапазон перемещений антенны, градусов:



  - по азимуту

+/-270

  - по углу места

0...180

Угловая скорость перемещения антенны, °/с:



  - по азимуту

0.12...12

  - по углу места

0.12...12

Точность наведения, угл. минут

+/-5

Рабочая температура, °С

-40...+50

Температура хранения, °С

-50..+60

Относительная влажность при температуре 25°С

до 80%

Продукт разработан и произведен в России
