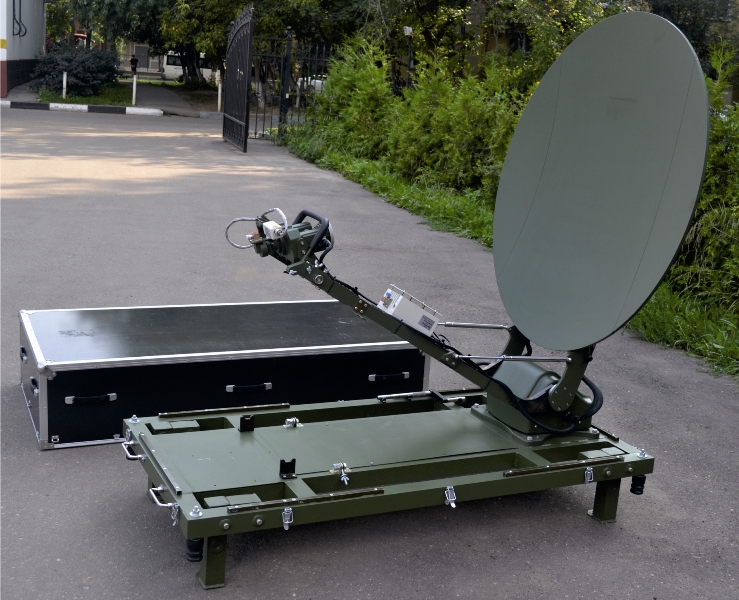

Земная станция спутниковой связи 1.2 м C/Ku-диапазона ТИШЖ.468331.135

Диаметр (м):
1.2
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • углепластиковый разборный рефлектор
  • общая масса менее 70 кг
  • работа в С или Ku-диапазоне
  • время развертывания менее 5 минут
  • автоматические поиск, наведение и автосопровождение КА
  • поставка в комплекте с радиочастотным оборудованием
  • оптический интерфейс, Ethernet

Назначение

Земная станция спутниковой связи 1.2 м C/Ku-диапазона ТИШЖ.468331.135 производства ООО «Технологии Радиосвязи» является перебазируемым комплексом быстрого развертывания с автоматическим наведением и предназначена для обеспечения высокоскоростных каналов связи в С/Кu-диапазонах частот на остановках/стоянках.

Особенности

  • углепластиковый разборный рефлектор
  • общая масса менее 70 кг
  • информационная скорость до 20 Мбит/с
  • работа в С или Ku-диапазоне
  • время развертывания менее 5 минут
  • автоматические поиск, наведение и автосопровождение КА
  • автоматическая подстройка поляризации
  • поставка в комплекте с радиочастотным оборудованием
  • оптический интерфейс, Ethernet



Режимы работы системы наведения

  • автоматическое раскладывание/складывание
  • Ручной режим
  • Поиск
  • Программное наведение (по целеуказаниям)
  • Автосопровождение (экстремальный автомат)
  • Автоматическая подстройка поляризации по максимуму сигнала
  • Захват спутника по нажатию «одной кнопки»
  • Идентификация спутника



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Диапазон рабочих частот, МГц:



Ku-диапазон:
  - прием

10950-12750

  - передача

13750-14500

С-диапазон:
  - прием

3400-4200

  - передача

5850-6425

Диаметр рефлектора, м

1.2

Тип антенны

офсетная

Материал рефлектора

углепластик

Тип опорно-поворотного устройства

азимутально-угломестное
моторизованное

Выходная мощность передатчика, Вт*



 - в С-диапазоне

40

 - в Ku-диапазоне

8

Поляризация:
С-диапазон:
  - прием

круговая правая

  - передача

круговая левая

Ku-диапазон:
 - прием

горизонтальная/вертикальная

 - передача

горизонтальная/вертикальная

Диапазон перемещений антенны, градусов:



  - по азимуту

+/-170

  - по углу места

5...90

 - по поляризации

+/-95

Угловая скорость перемещения антенны, °/с:



  - по азимуту

0.01...2

  - по углу места

0.01...2

Точность наведения, °, не более

+/-0.1

Скорость приема/передачи, Мбит/с, не менее**

20

Интерфейс управления

Ethernet

Электропитание от сети постоянного тока, В

24

Потребляемая мощность, Вт, не более



 - без BUC 70
 - с BUC С-диапазона 290
 - с BUC Ku-диапазона 250

Рабочая температура, °С

-40...+50

Температура хранения, °С

-50..+60

Относительная влажность при температуре 25°С

до 98%

Масса, кг, не более



 - для конфигурации С-диапазона

70

 - для конфигурации Ku-диапазона

65

Габаритные размеры в транспортном положении, мм

1730х880х470


Примечания

* номинал усилителя мощности (BUC) может быть изменен по требованию заказчика

** зависит от конфигурации спутниковой радиолинии и применяемого модема

По согласованию с заказчиком параметры терминала могут быть скорректированы в части: диаметра антенны, выходной мощности передатчика, состава оконечного оборудования и др.

Продукт разработан и произведен в России
