Блок опорного генератора 10 МГц ТИШЖ.468157.120

Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • объединение 10 МГц с РЧ сигналом L-диапазона
  • высокая стабильность
  • низкие фазовые шумы
  • интерфейс M&C RS-485/Ethernet

Назначение

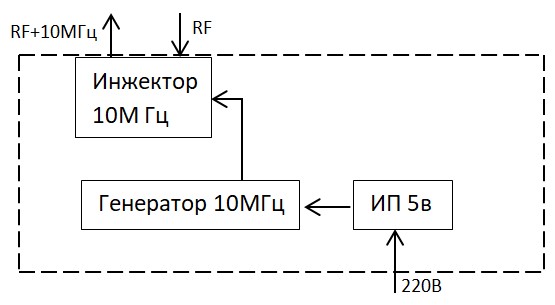

Блок опорного генератора 10 МГц ТИШЖ.468157.120 предназначен для формирования высокостабильного синусоидального сигнала опорной частоты 10 МГц, объединения его методом инжекции с радиочастотным сигналом L-диапазона и выдачи суммарного сигнала (10 МГц + RF) на один выход.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Частота входного сигнала, RF, МГц

700-2300

Выходной сигнал

RF+10 МГц

Тип сигнала опорного генератора

синусоидальная
немодулированная
несущая

Долговременная нестабильность частоты выходного сигнала 10 МГц

3*10Е-9/сутки, 10Е-7/год

Выходная мощность сигнала 10 МГц, дБм

0...+5

Фазовый шум, не болеее:  -95 дБн/Гц @ 1 Гц
  -130 дБн/Гц @ 10 Гц
  -150 дБн/Гц @ 100 Гц
  -155 дБн/Гц @ 1 кГц
Тип соединителей

N (f)

Волновое сопротивление, Ом

50

КСВН выхода, не более

1.5

КСВН входа RF, не более

2.0

Электропитание от сети переменного тока 50 Гц, В

88...264

Потребляемая мощность, Вт, не более

25

Рабочая температура, °С

+5...+40

Температура хранения, °С

-40..+70

Относительная влажность при температуре 25°С

до 85%

Конструктивное исполнение

19" 1U

Масса, кг

3.2



Продукт разработан и произведен в России
