Малошумящие усилители

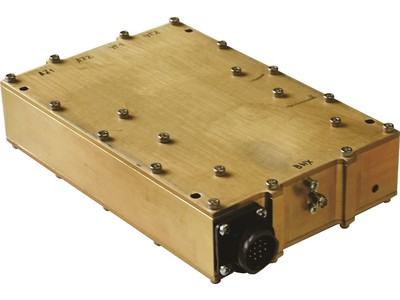

Малошумящий усилитель S-диапазона 4-канальный

Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • диапазон частот 2.2…2.3 ГГц
  • температура шума не более 75 К
  • коэффициент усиления 50-55 дБ
  • 4 независимых канала с переключением
  • наружное исполнение

Малошумящий усилитель S-диапазона 4-канальный предназначен для использования в приемных трактах земных станций спутниковой связи, навигации, а также в лабораторных установках.

Особенности:

  • четыре входа
  • переключение между входами
  • встроенный фильтр

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Диапазон рабочих частот, ГГц

2.2-2.3

Температура шума, К, не более

75

Коэффициент усиления, дБ

50...55

Неравномерность АЧХ, дБ, не более +/-2
Выходная мощность в точке компрессии 1 дБ, дБм, не менее
Развязка между выходами, дБ, не менее 30

Тип соединителей

SMA (Female)

Волновое сопротивление, Ом

50

Напряжение питания постоянного тока, В

24

Ток потребления, мА, не более

100

Напряжение питания постоянного тока в канале управления переключением, В

5

Ток потребления в канале управления переключением, мА, не более

2

Рабочая температура, °С

-40...+50

Температура хранения, °С

-50...+70

Относительная влажность при температуре +25°С, %, не более

80

Габаритные размеры (без соединитеелей), мм

104x55x44

Масса, кг, не более

3.0

Продукт разработан и произведен в России
