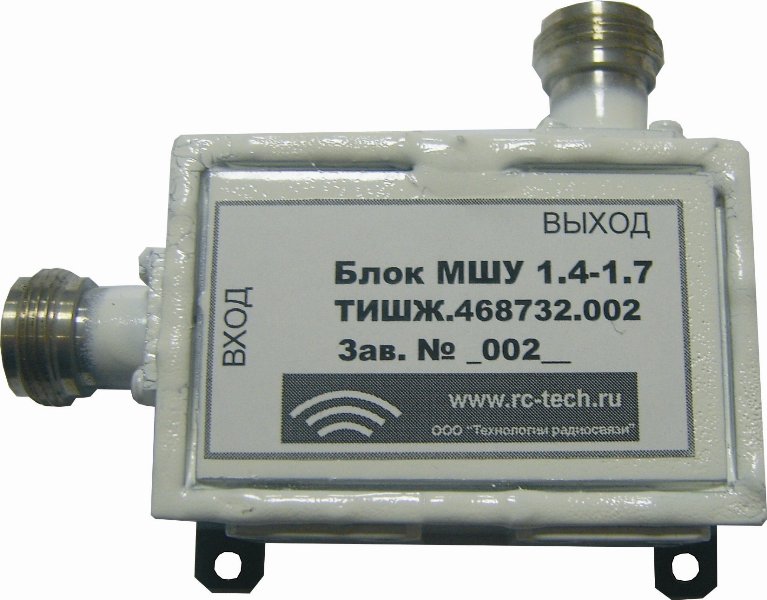

Малошумящий усилитель 1400-1700 МГц ТИШЖ.468732.023-02

Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • диапазон частот 1.4…1.7 ГГц
  • температура шума 45 К
  • коэффициент усиления 50 дБ
  • наружное исполнение

Назначение

Малошумящий усилитель L-диапазона (1.4-1.7 ГГц) ТИШЖ.468732.023-02 предназначен для использования в приемных трактах земных станций спутниковой связи, навигации, а также в лабораторных установках.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Диапазон рабочих частот, МГц

1400-1700

Температура шума, К, не более

29

Коэффициент усиления, дБ, не менее

52

Выходная мощность в точке компрессии 1 дБ, дБм, не менее  16.5

Неравномерность АЧХ, дБ, не более

1.5

Тип соединителей

N (Female)

Волновое сопротивление, Ом

50

КСВН входа/выхода, не более  1.9 /1.3
Уровень интермодуляционных составляющих 3-го порядка
при подаче на вход 2-х сигналов общей мощностью -90 дБВт, дБ, не более  -70

Электропитание по центральной жиле, В

15...20

Ток потребления, мА, не более

170

Рабочая температура, °С

-40...+60

Температура хранения, °С

-50...+80

Относительная влажность при температуре +25°С, %, не более

80

Габаритные размеры, мм

70x50x20

Масса, кг

0.2

Продукт разработан и произведен в России
