Коммутатор UHF-диапазона ТИШЖ.468342.124
- Количество каналов:
- 2
- Тип коммутации:
- радиочастотный
- Диапазон частот:
- UHF
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- диапазон частот 240…320 МГц
- число трактов - 2
- коммутация в каждом тракте 1х2
- управление - местное
Коммутатор UHF-диапазона ТИШЖ.468342.124 предназначен для коммутации сигналов UHF-диапазона (240-320 Мгц) в двух трактах - в каждом тракте осуществляется коммутация 1х2.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
|
Диапазон рабочих частот, МГц |
240-320 |
|
Количество ВЧ входов |
3 |
|
Количество ВЧ выходов |
3 |
|
Вносимые потери в приемном тракте, дБ, не более |
0.3 (тип)/0.7 (макс) |
| Вносимые потери в передающем тракте, дБ, не более |
0.3 (тип)/0.7 (макс) |
| КСВН вход/выход, не более |
1.5 |
| Развязка между входами в одном тракте, дБ, не менее |
50 |
| Неравномерность АЧХ, дБ, не более |
+/-0.5 |
| Тип РЧ соединителей |
N(f) |
|
Волновое сопротивление, Ом |
50 |
| Режим управления |
местный |
| Электропитание от сети переменного тока 50 Гц, В |
220+/-10% |
| Потребляемая мощность, Вт, не более |
10 |
| Рабочая температура, °С |
+5...+50 |
|
Температура хранения, °С |
-50 .. +60 |
| Габаритные размеры |
19" 1U |
|
Масса, кг |
4.5 |

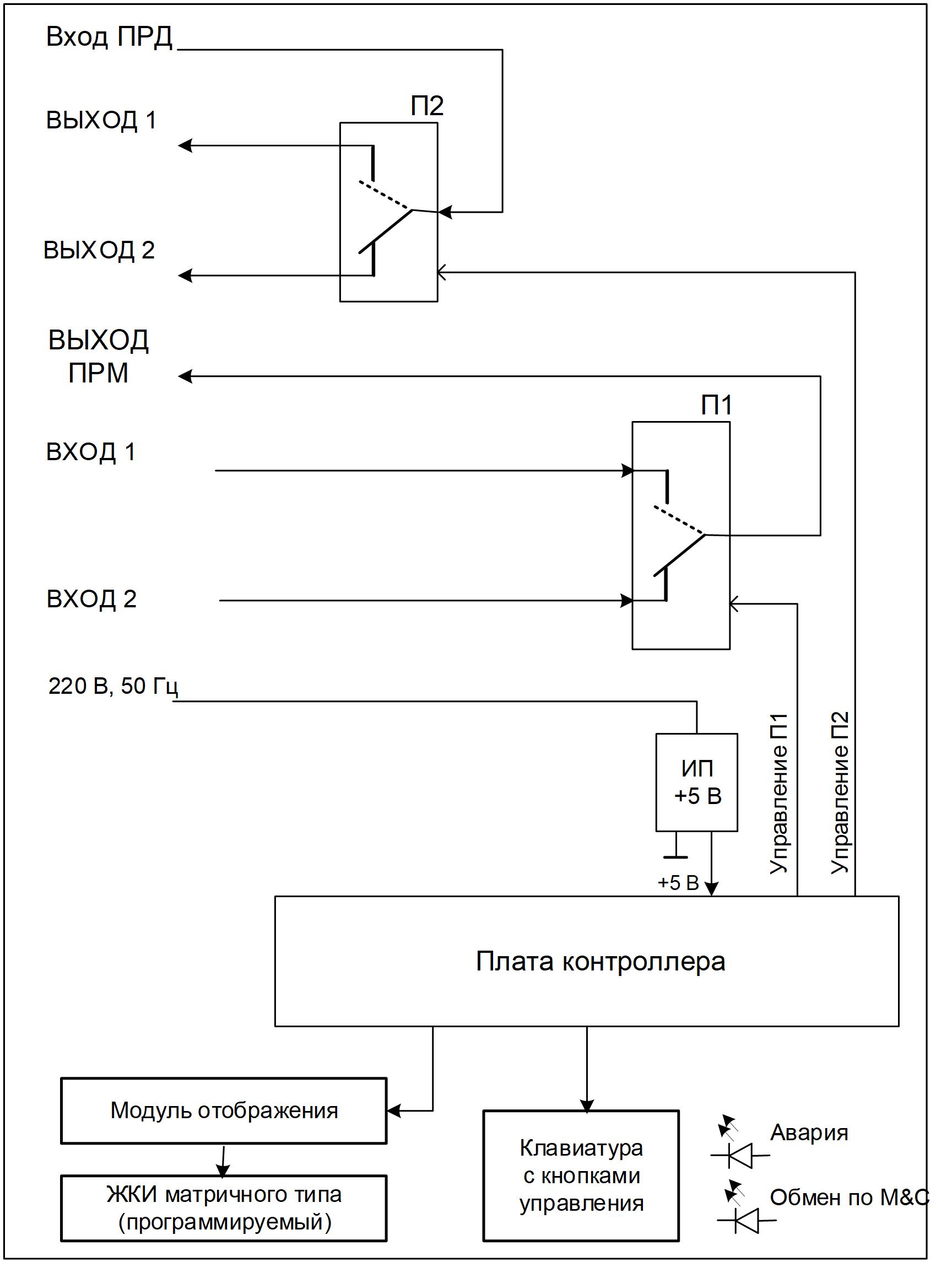

Коммутатор UHF-диапазона ТИШЖ.468342.124 функциональная схеема
Продукт разработан и произведен в России
