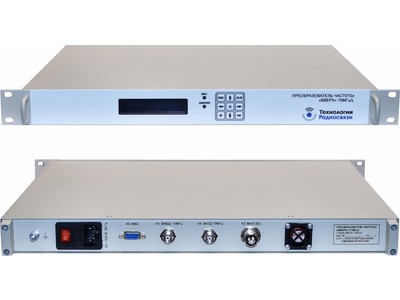

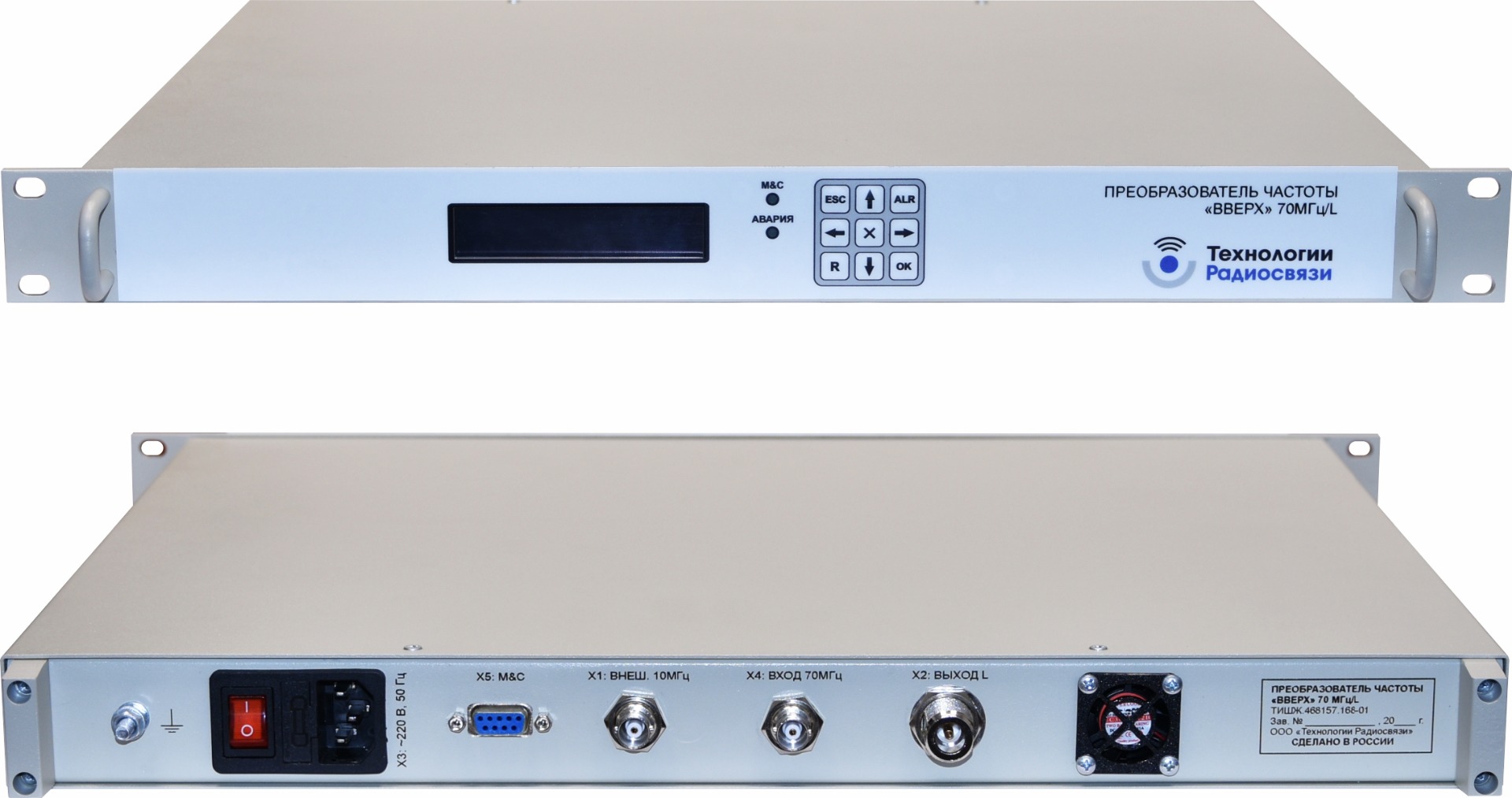

Преобразователь частоты «вверх» 70МГц/L ТИШЖ.468157.168-01
- Количество каналов:
- 1
- Диапазон частот:
- L, 70 МГц
- Производитель:
- ООО «Технологии Радиосвязи»
- Страна:
- Россия
Преимущества
- диапазон входных частот 70+/-20 МГц
- диапазон выходных частот 950…2150 МГц
- шаг перестройки частоты 1 кГц
Преобразователь частоты «вверх» ТИШЖ.468157.168-01 предназначен для преобразования диапазона промежуточных частот (ПЧ) 70+/-20 МГц в диапазон 950-2150 МГц.
Диапазон входных частот 50-90 МГц. Входной сигнал преобразуется в диапазон 950-2150 МГц с двойным преобразованием, инверсия спектра переключаемая. Шаг перестройки частоты 1 кГц.. Полоса ПЧ составляет 40 МГц.
ПЧ имеет конструктивное исполнение 1U 19”, имеет панель управления на передней панели с кнопками управления.
Дистанционный контроль и управление обеспечивается по RS-485 или Ethernet.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Параметр |
Значение |
|---|---|
|
Диапазон входных частот, МГц |
50...90 |
|
Диапазон выходных частот, МГц |
950-2150 |
|
Шаг перестройки частоты, кГц |
1 |
|
Инверсия спектра |
переключаемая |
|
Коэффициент шума, дБ, не более |
12 |
|
Коэффициент усиления, дБ, не менее |
+40...-20 |
|
Регулировка коэффициента усиления, дБ |
60 |
|
Шаг регулировки коэффициента усиления, дБ |
1 |
| Стабильность частоты внутреннего ОГ, ppm | +/-5*Е-9 |
| Выходная мощность в точке 1 дБ GCP, дБм, не менее | 5 |
|
Неравномерность АЧХ в любой полосе 40 МГц, дБ, не более |
+/-0.5 |
|
Режимы управления |
Местный и дистанционный |
|
Интерфейс дистанционного контроля и управления |
RS-485 или Ethernet |
|
Тип входного РЧ соединителя |
BNC(f) |
|
Тип выходного РЧ соединителя |
N(f) |
|
Тип соединителя внешнего ОГ 10 МГц |
BNC(f) |
|
Волновое сопротивление РЧ соединителей |
50 Ом |
|
Тип соединителя M&C |
DB9 |
|
Соединитель электропитания |
IEC-320-C13 |
|
Переключение внутренний/внешнийй сигнал 10 МГц |
имеется |
|
Электропитание от однофазной сети переменного тока , В |
220 +10/-15 % 50 Гц |
|
Потребляемая мощность, Вт, не более |
20 |
|
Рабочая температура, °С |
-5...+45 |
|
Относительная влажность при температуре +25°С, %, не более |
80 |
|
Габаритные размеры |
19" 1U |
|
Масса, кг, не более |
12 |
Продукт разработан и произведен в России
