Универсальный активный делитель/сумматор 1/16 УАДС-L ТИШЖ.468523.032

Тип активности:
активный
Количество входов/выходов:
1/16
Тип разъемов:
N
Диапазон частот:
L
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • деление или суммирование сигналов 16/1
  • коэффициент передачи 0 дБ
  • расширенный L-диапазон 800-2300 МГц
  • резервированный источник питания

Универсальный активный делитель/сумматор 1/16 L-диапазона

Назначение

Универсальный активный делитель/сумматор 1/16 УАДС-L ТИШЖ.468523.032 предназначен для деления или суммирования мощности сигналов промежуточных частот L-диапазона (800-2300) МГц с коэффициентом передачи 0 дБ (без потерь), а также подачи электропитания на LNB/BUC земной станции спутниковой связи.

УАДС-L может использоваться потребителем по своему усмотрению и как активный делитель, и как активный сумматор.

Особенности применения:

В качестве делителя блок может быть использован в следующих конфигурациях:

  • пассивный делитель;
  • пассивный делитель с подачей электропитания на LNB;
  • активный делитель;
  • активный делитель с подачей электропитания на LNB

Пассивный делитель имеет коэффициент передачи около минус 15 дБ. Активный делитель имеет коэффициент передачи около 0 дБ. Для подключения встроенного усилителя устанавливается внешняя U перемычка.

В качестве сумматора блок может быть использован в следующих конфигурациях:

  • пассивный сумматор;
  • пассивный сумматор с подачей электропитания на BUC;
  • активный сумматор;
  • активный сумматор с подачей электропитания на BUC

Пассивный сумматор имеет коэффициент передачи около минус 15 дБ. Активный сумматор имеет коэффициент передачи около 0 дБ. Для подключения встроенного усилителя устанавливается внешняя U перемычка.









ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Диапазон рабочих частот, ГГц

0.8-2.3

Тип соединителей

N(f)

Волновое сопротивление, Ом

50

КСВН входа

1.7(макс.)/1.5 (тип.)

КСВН выхода

1.25(макс.)/1.15(тип.)

Коэффициент передачи со входа на любой из выходов, дБ, не менее

0

Максимальная входная мощность в точке компрессии 1 дБ, дБм

-3

Развязка между выходами, дБ

20 (мин.)/27(тип)

Неравномерность АЧХ в рабочем диапазоне частот, дБ, не более

3.0

Гальваническая развязка по выходам

все, кроме 2

Электропитание LNB/BUC, разъем LNB, В

+15...+24 *

Рабочая температура, °С

+5...+50

Температура хранения, °С

-50...+60

Напряжение питания от сети переменного тока 50 Гц, В

180...240

Потребляемая мощноссть, Вт, не более

10

Конструктивное исполнение

19" 2U

Масса, кг, не более

10

* указывается при заказе

Комплектность поставки:

  • универсальный активный делитель/сумматор L-диапазона ТИШЖ.468523.032 – 1 шт;
  • паспорт ТИШЖ.468523.032 ПС - 1 шт;
  • руководство по эксплуатации ТИШЖ.468523.032 РЭ – 1 шт.
  • U-пермычка - 2 шт.

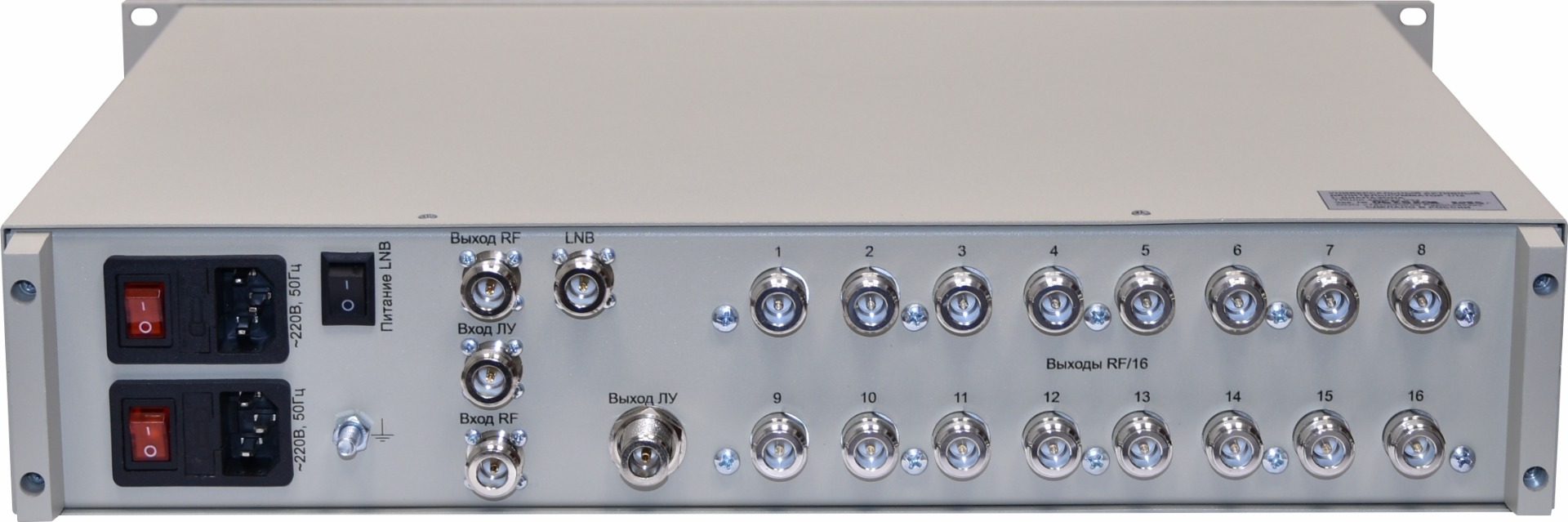

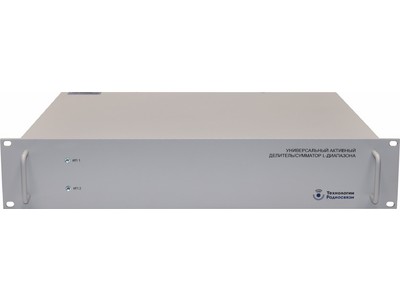

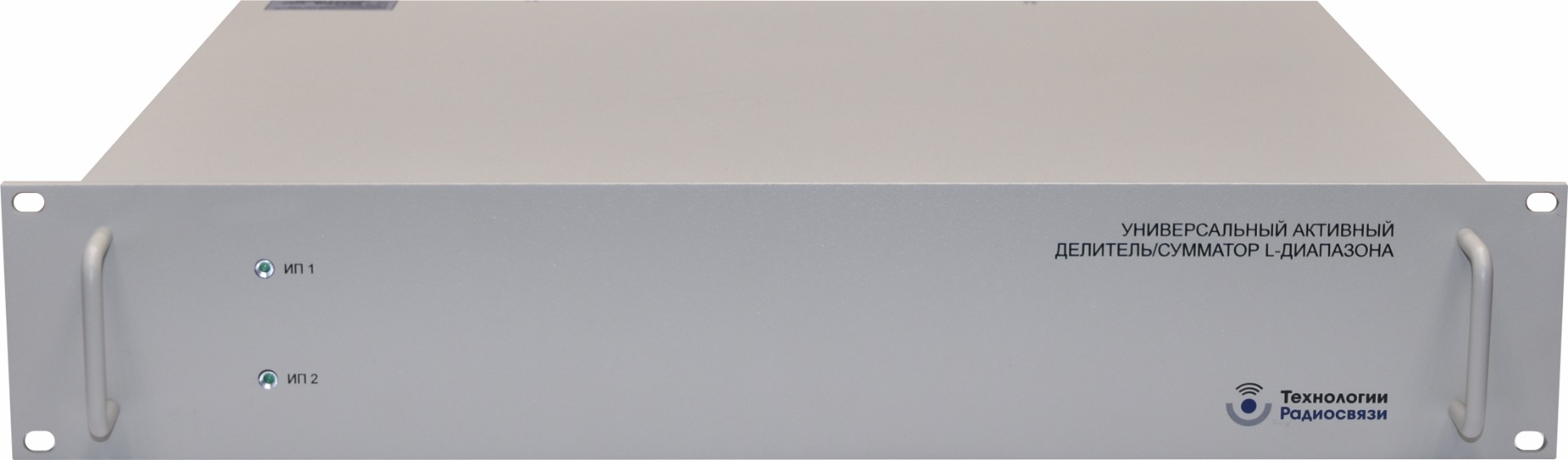

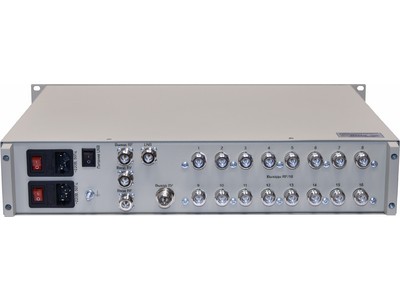

фото

Продукт разработан и произведен в России
