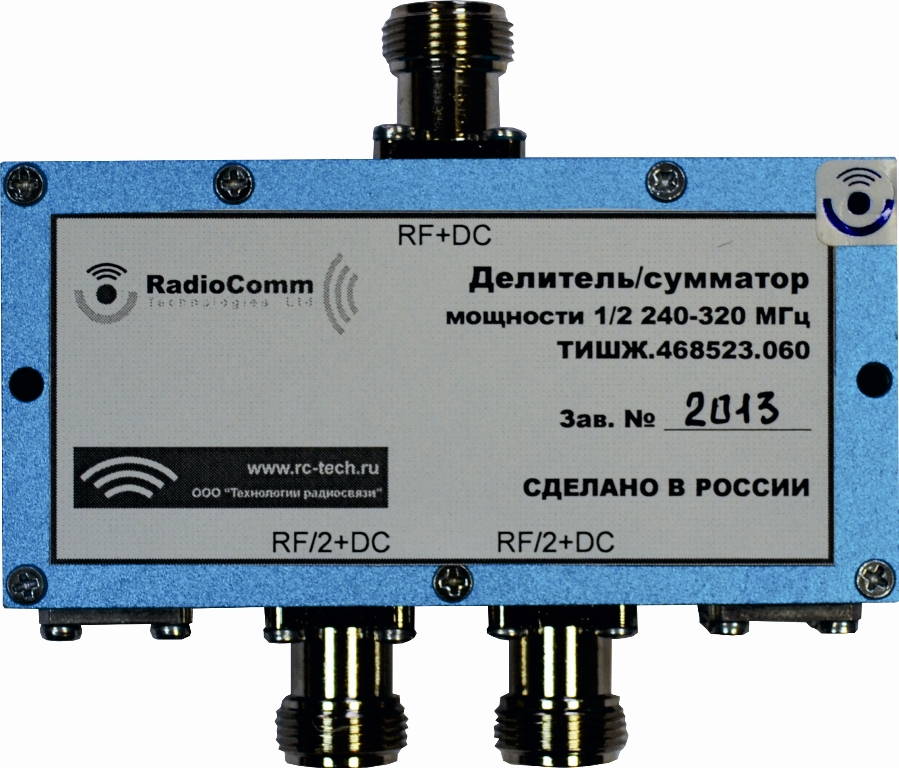

Делитель/сумматор 240-320 МГц 1/2 ТИШЖ.468523.060

Тип активности:
пасивный
Количество входов/выходов:
1/2
Тип разъемов:
N
Диапазон частот:
240-320 МГц
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • диапазон частот 240-320 МГц (UHF)
  • соединители N

Назначение

Делитель/сумматор ТИШЖ.468523.060 обеспечивает работу в UHF диапазоне частот 240-320 МГц.

Используется для деления/суммирования сигналов 1/2 в приемных и передающих трактах земных станций спутниковой связи и телевидения и в других системах радиосвязи.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:

Параметр

Значение

Диапазон рабочих частот, МГц

240-320

Волновое сопротивление, Ом

50

КСВ входа

1.3 (макс.) / 1.1 (тип.)

КСВ выхода

1.2 (макс.) / 1.1 (тип.)

Вносимые потери, дБ

0.3 (макс.) / 0.2 (тип.)

Развязка между выходами, дБ

20 (мин.) / 25 (тип)

Неравномерность АЧХ в полосе 36 МГц, дБ

0.5 (макс.) / 0.2 (тип)

Неравномерность АЧХ в рабочем диапазоне частот, дБ

1.0 (макс.) / 0.5 (тип)

Рабочая температура, °С

-40 .. +50

Температура хранения, °С

-50 .. +60

Тип соединителей

N-Female

Габаритные размеры (без соединителей) ДxШxВ, мм

104 х 52 х 22

Масса, кг

0,35

Продукт разработан и произведен в России
