Делитель/сумматор L-диапазона 1/2 N ТИШЖ.468523.001

Тип активности:
пасивный
Количество входов/выходов:
1/2
Тип разъемов:
N
Диапазон частот:
L
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • расширенный L-диапазон 700-2300 МГц
  • низкая цена
  • соединители N-типа
  • пропуск электропитания LNB и BUC до 50 В 4 А
  • пропуск сигнала опорной частоты 10 МГц

Назначение

Делитель/сумматор ТИШЖ.468523.001 обеспечивает работу в расширенном L-диапазоне (700-2300 МГц).

Используется для деления/суммирования сигналов 1/2 в приемных и передающих трактах земных станций спутниковой связи и телевидения и в других системах радиосвязи.

Обеспечивает подачу напряжения питания до 50 В (до 4 А) на МШУ/LNB и BUC.

Обеспечивает передачу сигнала опорной частоты 10 МГц.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:

Параметр

Значение

Диапазон рабочих частот, ГГц

0.7-2.3

Волновое сопротивление, Ом

50

КСВ входа

1.3 (макс.) / 1.2 (тип.)

КСВ выхода

1.3 (макс.) / 1.2 (тип.)

Вносимые потери, дБ

0.7 (макс.) / 0.3 (тип.)

Затухание на частоте 10 МГц, дБ

0.7 (макс.) / 0.4 (тип.)

Развязка между выходами, дБ

22 (мин.) / 27 (тип)

Неравномерность АЧХ в рабочем диапазоне частот, дБ

0.5 (макс.) / 0.2 (тип)

Гальваническая развязка по разъему

RF/2

Максимальное напряжение постоянного тока, В

50

Максимальный ток, А

4

Рабочая температура, °С

-40 .. +50

Температура хранения, °С

-50 .. +85

Тип соединителей

N-Female

Габаритные размеры (без соединителей) ДxШxВ, мм

52 х 52 х 20

Масса, кг

0,15

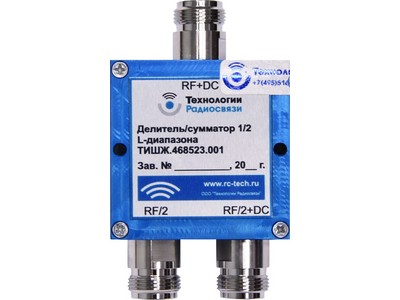

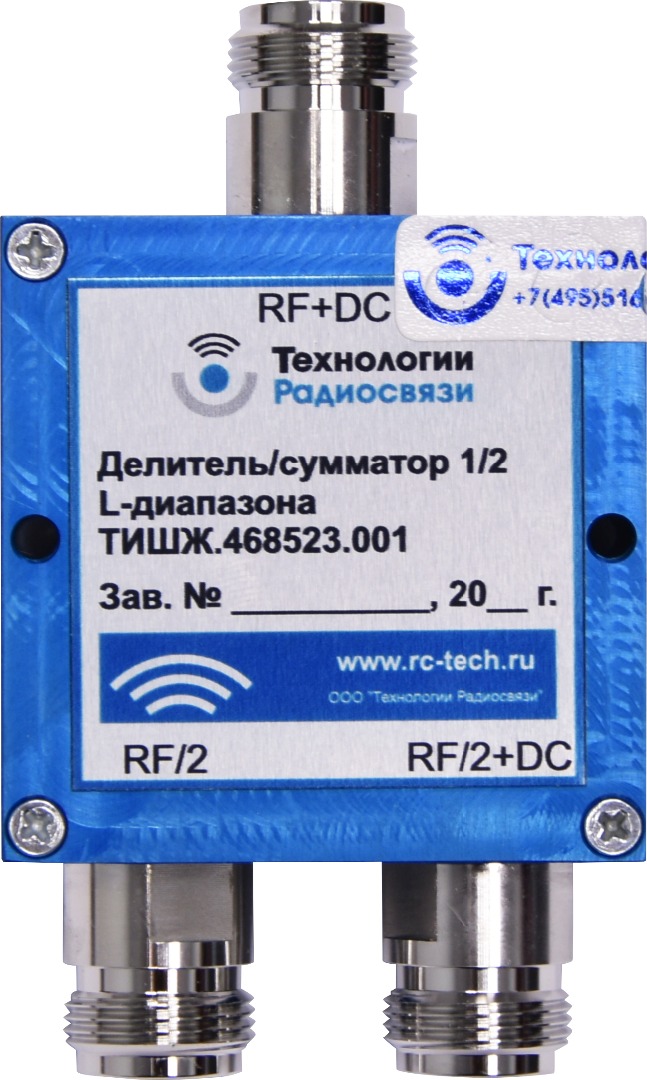

Внешний вид делителя/сумматора ТИШЖ.468523.001

фото

Продукт разработан и произведен в России
