Блок делителей/сумматоров L-диапазона 2х1/8 ТИШЖ.468524.001

Тип активности:
пасивный, пасивный
Количество входов/выходов:
2х1/8, 2х1/8
Тип разъемов:
N, N
Диапазон частот:
L, L
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • одновременное деление и суммирование сигналов 1/8 и 8/1
  • расширенный L-диапазон 700-2300 МГц
  • соединители N
  • пропуск электропитания LNB и BUC до 50 В 4 А
  • пропуск сигнала опорной частоты 10 МГц

Назначение

Блок делителей/сумматоров L-диапазона 2х1/8 ТИШЖ.468524.001 обеспечивает работу в расширенном L-диапазоне (800-2300 МГц).

Используется для одновременного деления и суммирования сигналов 1/8 и 8/1 в одном блоке в приемных и передающих трактах земных станций спутниковой связи и телевидения и в других


* - требуемые типы разъемов и необходимость гальванической развязки указываются при заказе





ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Диапазон рабочих частот, ГГц

0.8-2.3

Количество каналов

2х1/8

Тип соединителя ВХОД/ВЫХОД

N(f)/SMA(f)*

Волновое сопротивление, Ом

50

КСВ входа

1.6(макс.)/1.3(тип.)

КСВ выхода

1.4(макс.)/1.2(тип.)

Вносимые потери, дБ

1.2(макс.)/0.8(тип.)

Затухание на частоте 10 МГц, дБ

0.7(макс.)/0.4(тип)

Развязка между выходами, дБ

23 (мин.)/28(тип)

Неравномерность АЧХ в рабочем диапазоне частот, дБ

0.5 (макс.)/0.2(тип)

Гальваническая развязка по выходам

*

Максимальное напряжение постоянного тока, В, не менее

 50

Максимальный постоянный ток, А

Рабочая температура, °С

+5 .. +50

Температура хранения, °С

-50 .. +60

Исполнение

19" 2U

Масса, кг, не более

4,2

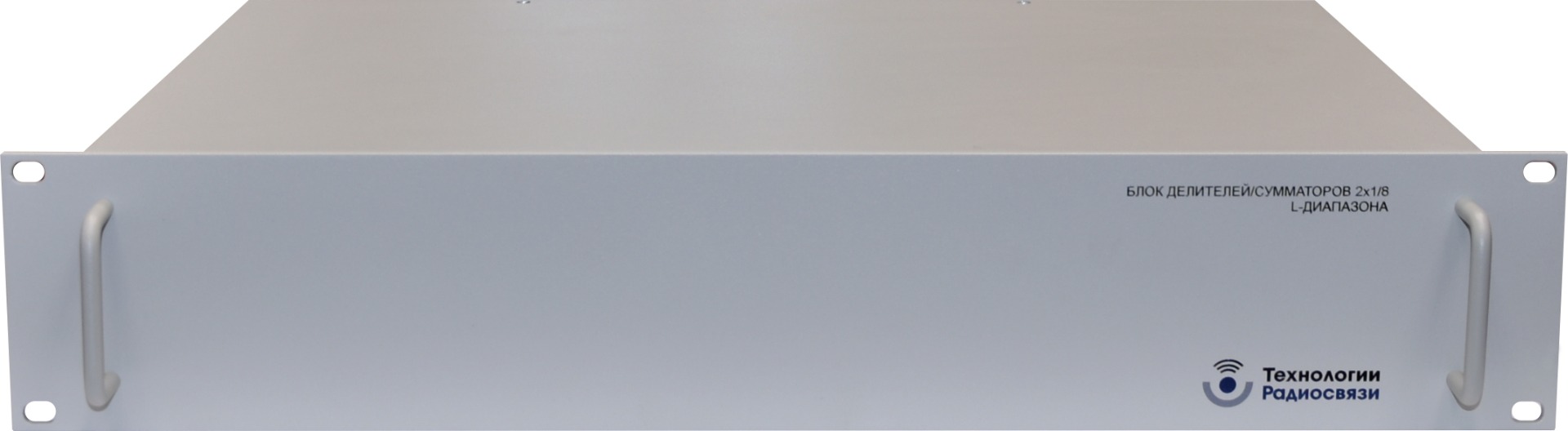

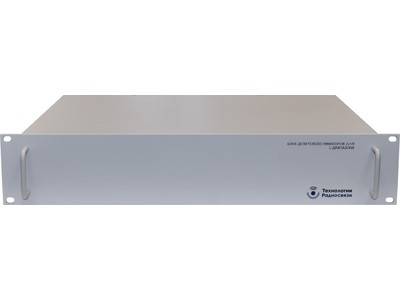

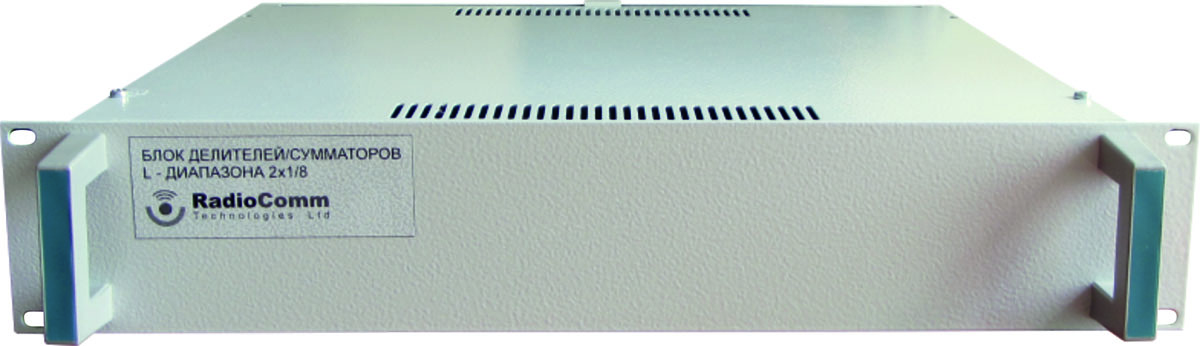

фото спереди

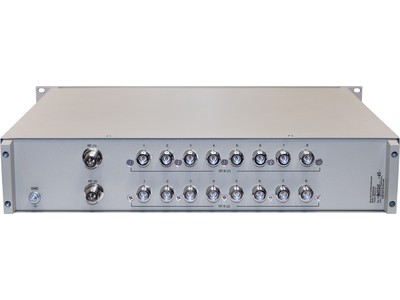

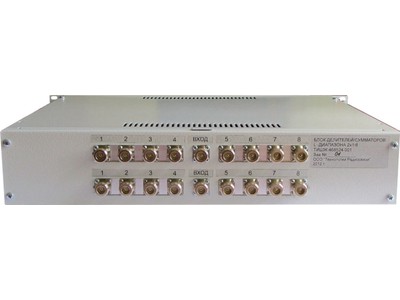

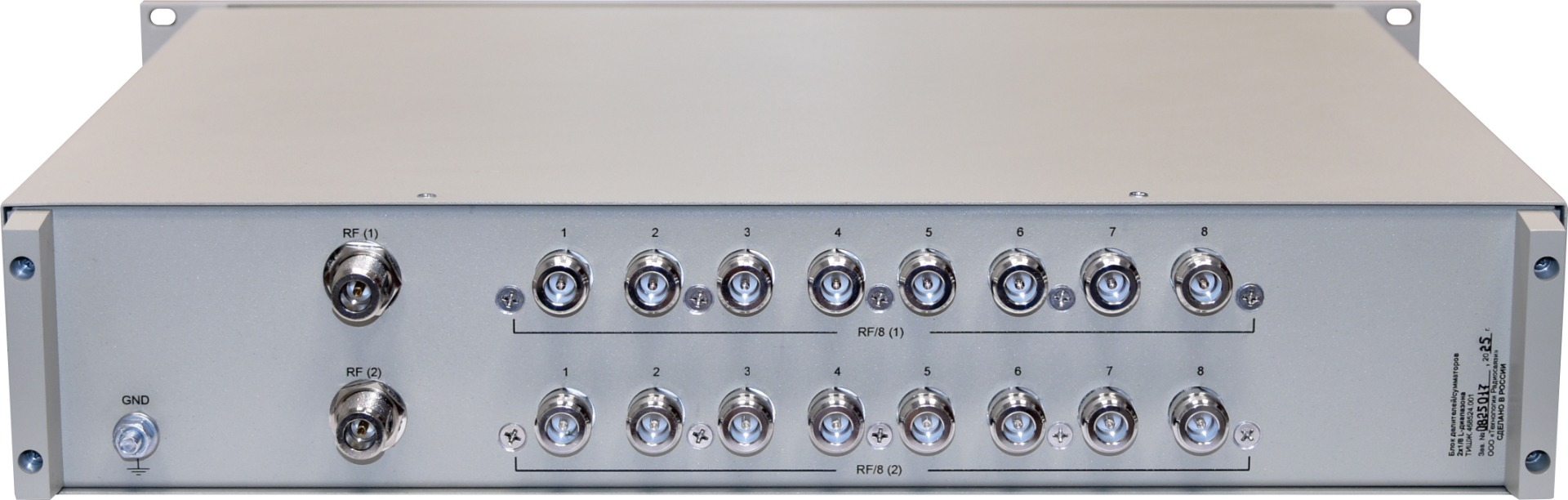

фото сзади
