Блок делителей/сумматоров L-диапазона 2х1/4 ТИШЖ.468524.002

Тип активности:
пасивный
Количество входов/выходов:
2х1/4
Тип разъемов:
N
Диапазон частот:
L
Производитель:
ООО «Технологии Радиосвязи»
Страна:
Россия

Преимущества

  • одновременное деление и суммирование сигналов 1/4 и 4/1
  • расширенный L-диапазон 700-2300 МГц
  • соединители N
  • пропуск электропитания LNB и BUC до 50 В 4 А
  • пропуск сигнала опорной частоты 10 МГц

Назначение

Блок делителей/сумматоров L-диапазона 2х1/4 ТИШЖ.468524.002 обеспечивает работу в расширенном L-диапазоне (800-2300 МГц).

Используется для одновременного деления и суммирования сигналов 1/4 и 4/1 в одном блоке в приемных и передающих трактах земных станций спутниковой связи и телевидения и в других системах радиосвязи.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр

Значение

Диапазон рабочих частот, ГГц

0.8-2.3

Количество каналов

2х1/4

Тип соединителя ВХОД/ВЫХОД

N(f)/SMA(f)*

Волновое сопротивление, Ом

50

КСВ входа/выхода

1.3(макс.)/1.2(тип.)

Вносимые потери, дБ

0.8(макс.)/0.5(тип.)

Затухание на частоте 10 МГц, дБ

1.0(макс.)/0.6(тип)

Развязка между выходами, дБ

20 (мин.)/27(тип)

Неравномерность АЧХ в рабочем диапазоне частот, дБ

1.7 (макс.)/1.2(тип)

Неравномерность АЧХ в полосе 36 МГц, дБ

0.7 (макс.)/0.4(тип)

Гальваническая развязка по выходам

1,3,4*

Максимальное напряжение постоянного тока, В, не менее

50

Максимальный постоянный ток, А

Рабочая температура, °С

+5 .. +50

Температура хранения, °С

-50 .. +60

Исполнение

19" 1U

Габаритные размеры без соединителей ДхШхВ, мм

482х422х44

Масса, кг, не более

3,2

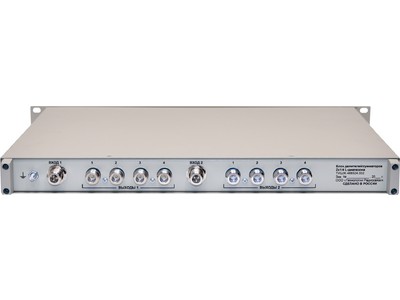

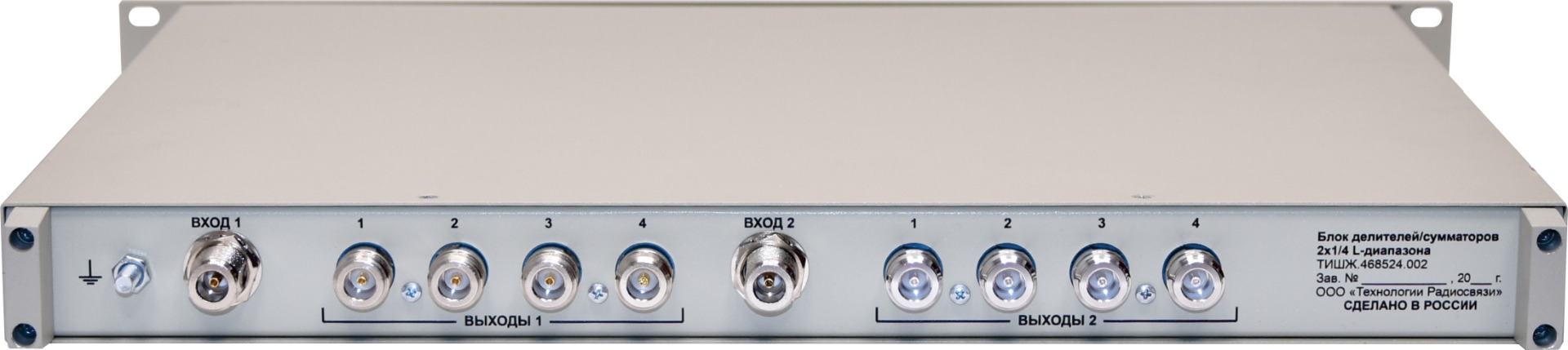

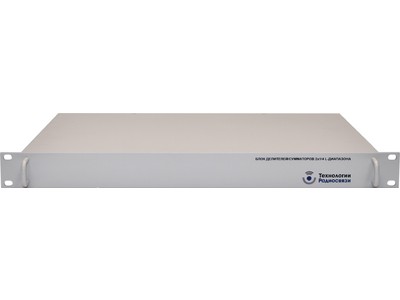

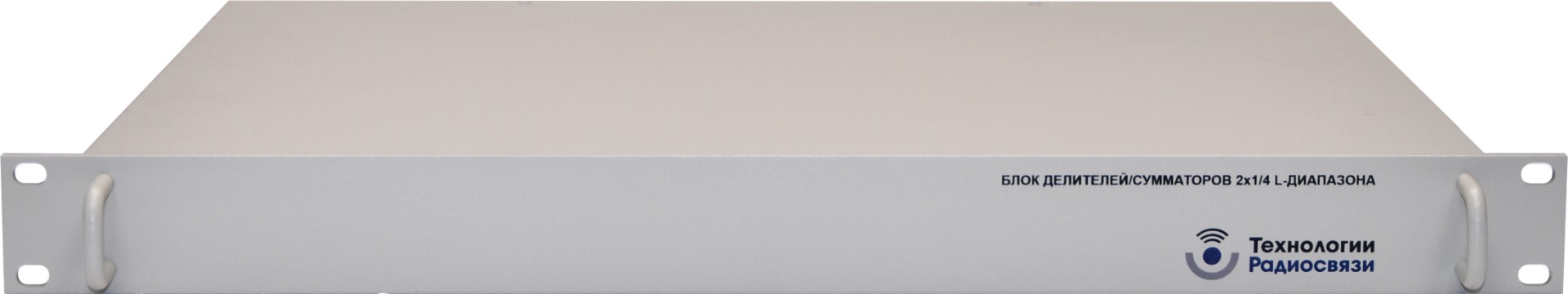

фото
